我裝了一臺ZX7-200焊機,用的是全橋開關管用IGBT80A/600V單管.大電流焊接沒有問,可是小電流的時候焊機就保護(20-50A),我設的電流在70A時候保護.
請哪位老師指點下!問題出在哪里呢!在這里謝謝了!
ZX7-200焊機的技術問題
全部回復(8)
正序查看
倒序查看
@zongguoqing
檢測電流環是串在主變的初級線路中的,電流環是(300:1)

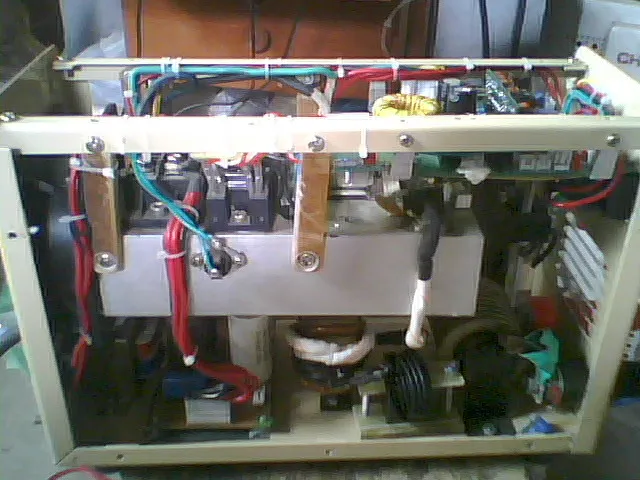

這臺是我的試驗機器,半橋的,這個用的是75AIGBT模塊,我把它的保護電流調節到110A,大小電流工作正常,最大電流持續率65%,
把它改成全橋后(用4只80A的IGBT單管),保護電流調節到75A后進行焊接,在小電流的時候(20-50A)保護電路起動.
請哪位老師指點下!為什么在小電流焊接時候反而保護電路工作呢,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1093401188486002.jpg');}" onmousewheel="return imgzoom(this);">[
這臺焊機全部是手工的,做工差點![
把它改成全橋后(用4只80A的IGBT單管),保護電流調節到75A后進行焊接,在小電流的時候(20-50A)保護電路起動.
請哪位老師指點下!為什么在小電流焊接時候反而保護電路工作呢,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1093401188486002.jpg');}" onmousewheel="return imgzoom(this);">[
這臺焊機全部是手工的,做工差點![
0
回復
@zongguoqing
這臺是我的試驗機器,半橋的,這個用的是75AIGBT模塊,我把它的保護電流調節到110A,大小電流工作正常,最大電流持續率65%,把它改成全橋后(用4只80A的IGBT單管),保護電流調節到75A后進行焊接,在小電流的時候(20-50A)保護電路起動.請哪位老師指點下!為什么在小電流焊接時候反而保護電路工作呢,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1093401188486002.jpg');}"onmousewheel="returnimgzoom(this);">[這臺焊機全部是手工的,做工差點![
小電流焊接時保護電路起動,是因?yàn)樵诤附拥臅r(shí)候脈寬變化很大,所以在電流環內產生了一個高出工作頻率的高頻信號,在小電流焊接時候電流環輸出的電壓信號反而高出最大電流焊接時候的電壓信號.
不知道我分析的對不對,請高人指點!
不知道我分析的對不對,請高人指點!
0
回復
@zongguoqing
這臺是我的試驗機器,半橋的,這個用的是75AIGBT模塊,我把它的保護電流調節到110A,大小電流工作正常,最大電流持續率65%,把它改成全橋后(用4只80A的IGBT單管),保護電流調節到75A后進行焊接,在小電流的時候(20-50A)保護電路起動.請哪位老師指點下!為什么在小電流焊接時候反而保護電路工作呢,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1093401188486002.jpg');}"onmousewheel="returnimgzoom(this);">[這臺焊機全部是手工的,做工差點
