怎么沒人發言呢?

理論上是這樣的,但你如果你漆包線大于0.45而耐壓要求在3750KVCLASS B等級的話.就算是有一兩個針孔耐壓也是可以過的!因為我們檢測漆包線耐壓是用兩條漆包線絞合后做的實驗,所以你不必太擔心耐壓問題!

針孔實驗怎么做.用酚酞還是用鹽水...請高手賜教

3%的酒精酚酞溶液和鹽水混合.直流電源正極放在鹽水中,負極夾住漆包線.將漆包線浸入鹽水中.OK

謝謝前輩指點,我在網上看到的測試方法有:
1.取6米不彎曲未拉長試料,將其浸入3%酚酞酒精+0.2%食鹽溶液中,以溶液為正極,以試料為負極施加DC 12V直流電一分鐘,然后數針孔即可(有針孔的地方會有紅色氣泡冒出),針孔數在8PCS以下即為合格.

2.一般方法如下:
把0.06mm的銅線取出1.5m,0.07mm以上的銅線取出6m,然后在規定的溫度下(沒有規定溫度的話,按122~128度)恒溫里放入加熱10分鐘,加熱時不得彎曲,不得拉伸.
再把0.06mm,以下的銅線取出1m,0.07mm以上的銅線取出5m,放入有0.2%的食鹽水里倒有3%的Phenol pathalein的酒精,在加12V的直流電壓加1分鐘后確認其是否有針孔;
溶液的配比方法:
0.2wt%食鹽水(例如:99.8g的水,2g鹽)
3%wt 酚酞溶液(例如:20g的純酒精,6g酚酞)

倒低測試前需不需要將漆包線加熱呢.溫度要加到所說的溫度嗎?
你看這方法對嗎?有不足的地方,希望給予加精,謝謝..

可是在我來看,漆包線的針孔是無法避免的,而線材本身的絕緣是跟
高壓沒啥關係的呀?我看過一些廠商在打Hipot之後沒事,但是交貨
On上板子後還是被打下來,那是線圈自體絕緣不夠的關係,跟你打不
打耐壓沒啥用處....應該要檢查的是層間絕緣吧!

呵呵,樓上的朋友,大部分說的不錯,不過有一點是錯了,不是小于8個就是合格品,這和漆包線的規格和材料有關的,有點只能小于1個,也有的可以小于12個的,這些都有國標的,

針孔的多少也直接影響漆包線的質量的,針孔多的話會增加繞組間的短路,至于漆層,要看你需要什么材質,不同的材質,耐壓要求、耐溫要求都是不同的

如果是繞好線的一個電感來說,漆包線的針孔有沒有標準?好像電感繞好線后,再測漆包線的針孔就好像天女散花.

一定要是純酒精加酚酞嗎+鹽水嗎?請教酚酞是不是在化工店有得買啊!如果我不用酒精是不行的是吧?

應該是正極夾住漆包線,負極放鹽水中吧????

酒精酚酞用量如果不準,少一點或多一點也可以吧!只是差不多這個樣子啦

那你還不如不測試.

是正極放在水中..負極夾線..我都做過了.......

本來就是正極放在溶液里,負極接銅線,其實針孔試驗起作用的是鹽水,酚酞放在里面就是和銅反應產生粉紅色的氣體以便于我們點針孔的個數

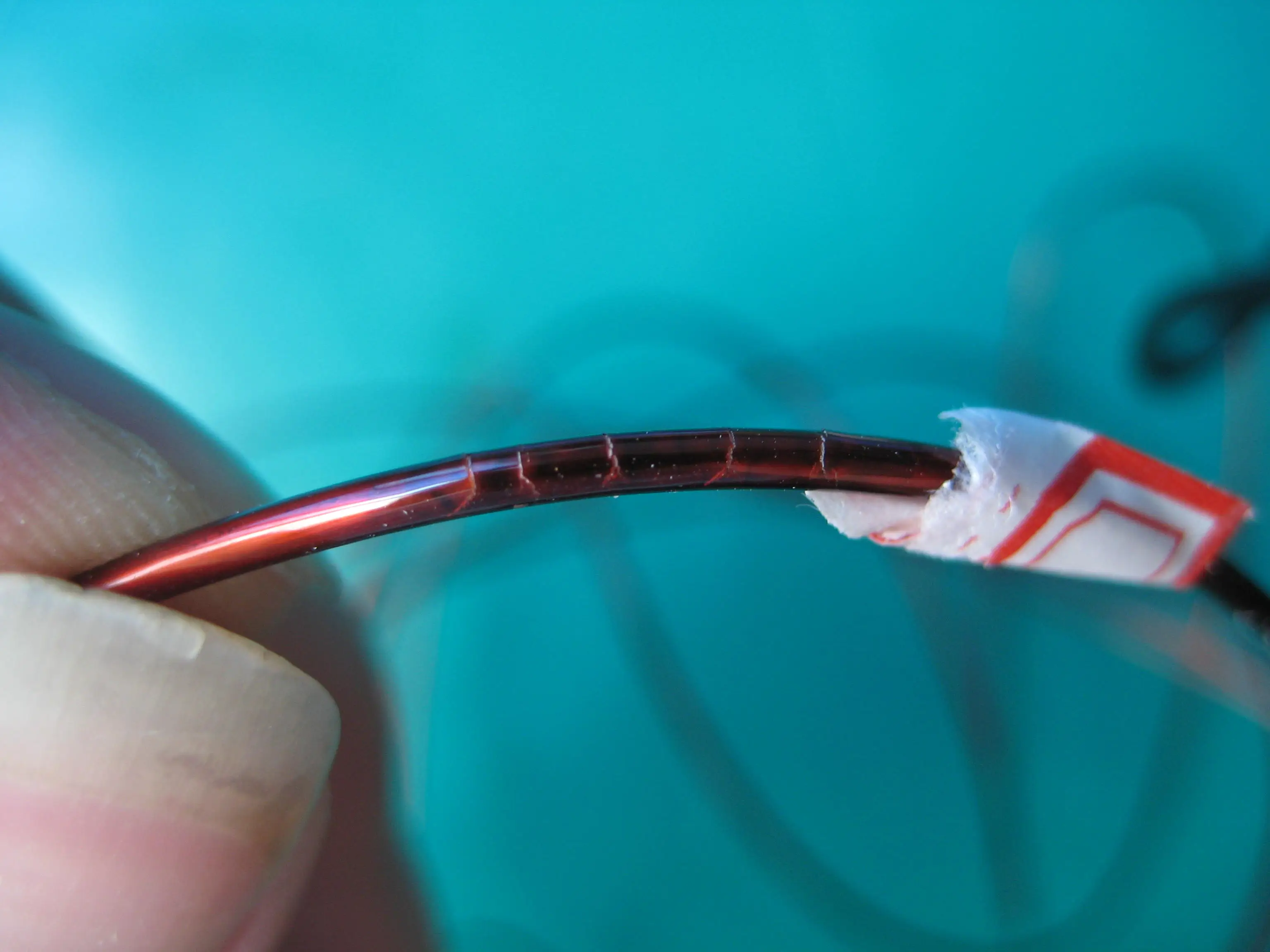

本人也曾遇過QZ-2的線,有出現針孔問題.但我不明白的是,我使用的方法和上面所說的一樣,實驗時在1分鐘內針孔才兩三個,但超過一分鐘后針孔便上升到十幾二十個,而且拿起來看的時候發現,其冒紅色的地方并非針孔,而是呈龜裂狀的現象.不知大蝦們有何高見,還望能多灌灌水500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1164911210041084.jpg');}" onmousewheel="return imgzoom(this);">

你的漆包線怎么會是黑色的呀?
