請教TOP245的問題.

小弟做了一個用TOP245做的電源.因?yàn)榭臻g有限,只能使用一個22V的穩壓管進行穩壓反饋.
在使用中有時出現穩壓管的穩壓值有變.
本來是22V的穩壓管變成了6V左右的穩壓.換上22V的就又正常.
且這個電路常有燒TOP245的情況.
請各位高手指點怎么樣改進
全部回復(22)
正序查看
倒序查看
hwj214
LV.4
2
2007-09-15 17:23

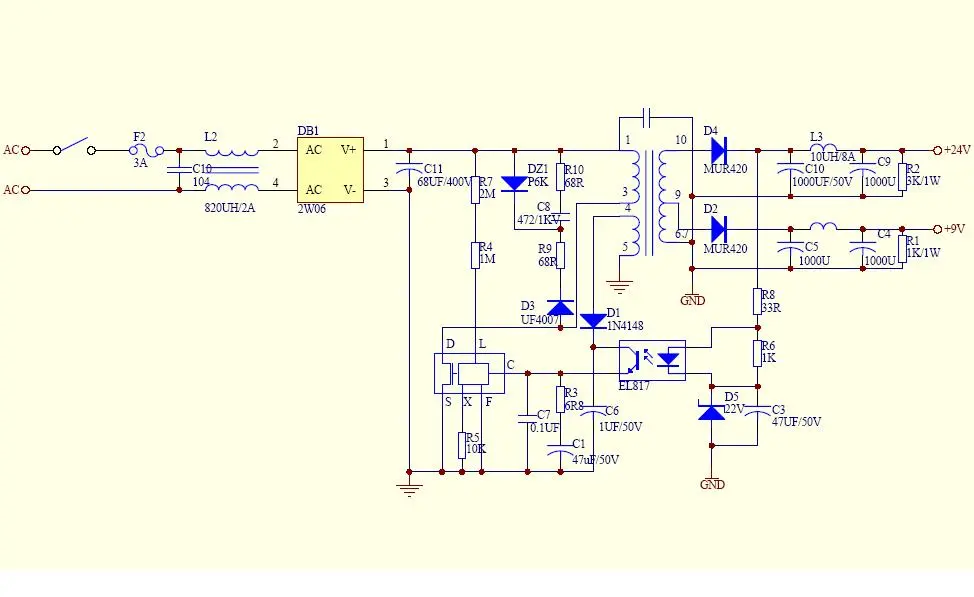

如圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1198361189848212.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
hwj214
LV.4
3
2007-09-17 11:07
@hwj214
如圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1198361189848212.jpg');}"onmousewheel="returnimgzoom(this);">
怎么沒有人呢?
0
回復
2007-09-17 16:24
@hwj214
如圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1198361189848212.jpg');}"onmousewheel="returnimgzoom(this);">
R9 R10 只需要一個,最好把R9直接短路. 22V穩壓管是什么型號的,功率多大,光藕的CTR是多少.
0
回復
engdong
LV.4
5
2007-09-17 17:13
@powerint_dpa
R9R10只需要一個,最好把R9直接短路.22V穩壓管是什么型號的,功率多大,光藕的CTR是多少.
本人覺的你即然用了P6K;R10,R9,C8接發有些不合理!R9取消!R10,C8并連要重新取值.穩壓管如是電氣損壞那要改控制回路!
0
回復
hwj214
LV.4
6
2007-09-20 15:34
@engdong
本人覺的你即然用了P6K;R10,R9,C8接發有些不合理!R9取消!R10,C8并連要重新取值.穩壓管如是電氣損壞那要改控制回路!
光藕的CTR是200到400;
22V穩壓管就的就是一般市面上常見的玻璃穩壓管;
R9 R10 去掉一個,那樣開機電壓會有變化,
現在是在100V就開始工作.
3M的貼片電阻是重新定做,可能公司不太可能換.
R9取消!R10,C8并連應該重新取值?
0
回復
hwj214
LV.4
7
2007-09-20 15:51
@hwj214
光藕的CTR是200到400;22V穩壓管就的就是一般市面上常見的玻璃穩壓管;R9R10去掉一個,那樣開機電壓會有變化,現在是在100V就開始工作.3M的貼片電阻是重新定做,可能公司不太可能換.R9取消!R10,C8并連應該重新取值?
另:這個電路經常燒TOP245Y
不知道是什么原因引起,加NTC電阻和壓敏電阻會不會好點?
0
回復
2007-09-20 16:15
@hwj214
另:這個電路經常燒TOP245Y不知道是什么原因引起,加NTC電阻和壓敏電阻會不會好點?
輸入電壓? 變壓器參數,漏感
0
回復
hwj214
LV.4
9
2007-09-21 14:21
@powerint_dpa
輸入電壓?變壓器參數,漏感
輸入電壓是150~265V
使用EC28磁芯,
初級:
WIRE SIZE:0.45MM*1P 2UEW
TURNS(Ts):37
TAPE     :3
REMARK   :密繞
L(1~3)   :495uH

4.5腳:
WIRE SIZE:0.3MM*3P 2UEW
TURNS(Ts):6
TAPE     :3
REMARK   :密繞

漏感不太清楚.
問下漏感在多少合適?
0
回復
2007-09-21 16:18
@hwj214
輸入電壓是150~265V使用EC28磁芯,初級:                  WIRESIZE:0.45MM*1P2UEW              TURNS(Ts):37                          TAPE    :3                          REMARK  :密繞                          L(1~3)  :495uH4.5腳:WIRESIZE:0.3MM*3P2UEWTURNS(Ts):6TAPE    :3                            REMARK  :密繞                            漏感不太清楚.問下漏感在多少合適?
變壓器不太對,原邊改為30圈試試, 輸出功率多少?
0
回復
hwj214
LV.4
11
2007-09-21 16:43
@powerint_dpa
變壓器不太對,原邊改為30圈試試,輸出功率多少?
24V那路為36W
9V那一路為7~8W
0
回復
2007-09-21 17:25
@hwj214
24V那路為36W9V那一路為7~8W
既然空間有限,散熱不會太好吧,用半頻吧,將F腳與地?cái)嚅_(kāi),連到C腳上;原邊69圈,分兩層,電感量1450uH +/- 10%; bias 9圈;24V 14圈,9V 5圈; 三明治繞法.
0
回復
hwj214
LV.4
13
2007-09-22 14:06
@engdong
本人覺的你即然用了P6K;R10,R9,C8接發有些不合理!R9取消!R10,C8并連要重新取值.穩壓管如是電氣損壞那要改控制回路!
R9取消!
R10,C8并連
那樣子接法,68R電阻不會燒了嗎??
0
回復
hwj214
LV.4
14
2007-09-23 08:29
@powerint_dpa
既然空間有限,散熱不會太好吧,用半頻吧,將F腳與地?cái)嚅_(kāi),連到C腳上;原邊69圈,分兩層,電感量1450uH+/-10%;bias9圈;24V14圈,9V5圈;三明治繞法.
因?yàn)槭窃谛」β实腁MP上使用.使用半頻功率是不是也會下降?
現在這個電路就出現過在大動態的時候干擾MCU.懷疑是功率不足引起.
順問一下.在PI的軟件中沒有P6KE;R10,R9,C8這幾個元件的電路.
不知道這幾個元件怎么樣選取參數.
0
回復
hwj214
LV.4
15
2007-09-23 13:52
@powerint_dpa
既然空間有限,散熱不會太好吧,用半頻吧,將F腳與地?cái)嚅_(kāi),連到C腳上;原邊69圈,分兩層,電感量1450uH+/-10%;bias9圈;24V14圈,9V5圈;三明治繞法.
真的不好意思.
我這里做不了變壓器.我只是使用PI的IC.
只有在測試的時候讓變壓器廠做幾個樣,
生產之后也是由變壓器廠做,
要打樣也要一些時間,
還有就是箝位電路怎么樣設計及計算
0
回復
wangfl518
LV.4
16
2007-09-27 18:17
DZ1改為100K/3W電阻,C8改為103/1KV,R10,R9短接,C6改為22UF/50V,R8改為510R,D3改為FR158,變壓器原邊改為26圈,感量160UH.
0
回復
hwj214
LV.4
17
2007-12-19 17:38
@wangfl518
DZ1改為100K/3W電阻,C8改為103/1KV,R10,R9短接,C6改為22UF/50V,R8改為510R,D3改為FR158,變壓器原邊改為26圈,感量160UH.
為什么X腳的10K電阻經常燒了?
為個腳的電流會是多大?
0
回復
zrk7401
LV.5
18
2014-11-13 10:08
建議參考下“基于TOP245Y芯片的高可靠性電源設計”資料
0
回復
pfc2
LV.4
19
2014-11-20 22:14
穩壓管壞了嗎？
0
回復
chinashiyc
LV.4
20
2014-11-21 10:52
@pfc2
穩壓管壞了嗎？
換換管子，再試一次
0
回復
謝厚林
LV.12
21
2014-11-24 08:51
@hwj214
如圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1198361189848212.jpg');}"onmousewheel="returnimgzoom(this);">

箝位不要用TVS管

0
回復
mandy2
LV.7
22
2015-01-07 22:05
本來是22V的穩壓管變成了6V左右的穩壓.換上22V的就又正常，這說明你的穩壓管已經壞了。
0
回復
liketo188
LV.3
23
2015-01-11 18:46
穩壓管壞了 電路存在問題
