本人為初學者.業余制作逆變器.
在制作過程中發現許多問題,現在遇到的主要問題是12V電源輸入端濾波電容發燙厲害,(我的高頻變壓器為EC40 匝數: 初級銅帶4T:4T 次級0.65mm單股90T 控制IC:KA3525A CT:102 RT:20k RD:100歐 工作頻率約70KHz.場管為一對IRF3205 空載電流為180mA).逆變器帶100W燈炮3分鐘電容就燙手.試過各種不同的電容:包括高頻特性好的電容,也試過大容量的.或是多個相并(3只1000uF),電容旁也并過瓷片103/1KV.在議壇中看過一此貼子:1.電容\場管發燙主要是電源中有很強的高頻交流信號導致的 2.變壓器產生的反壓太大.3.PCB的設計不好良干擾太大了.等等導致驅動波形紊亂.現在本人因初次設計PCB將底層全部做成了負極敷設,另外KA3525A 的11腳和14腳兩線交叉至場管.是否是個大錯誤呀.各位是否有相關的PCB設計方案?請指點!
關于逆變器PCB的設計.
全部回復(20)
正序查看
倒序查看
@晴天的云

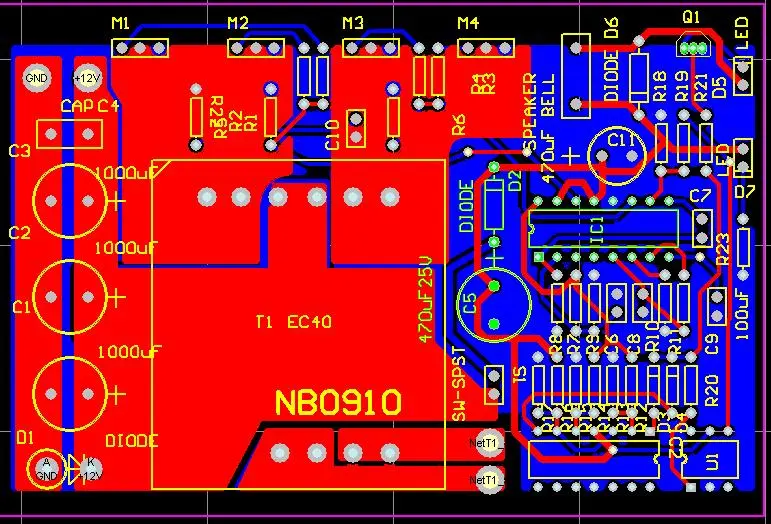

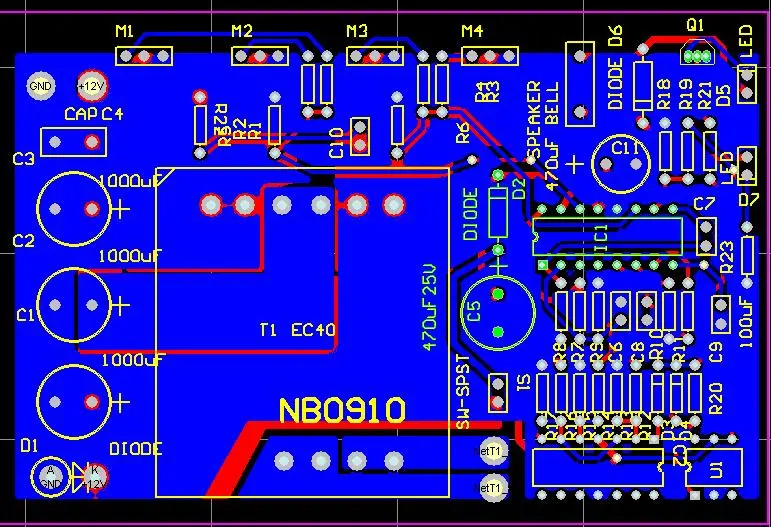

我的PCB
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1199651190293878.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@晴天的云
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1199651190293878.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1199651190293690.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@晴天的云
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1199651190293690.jpg');}"onmousewheel="returnimgzoom(this);">
加LC電路才行
0
回復
@晴天的云
3525的電源前端我已加LC L:680uHC:1000uF 但依然紊亂..會不會是我的電感值取得太大了..另外我感覺會不會是我的PCB有問題呀..第一.我的3525電源是從變壓器下面引電源的.第二.3525輸出.11腳與14腳是交叉走線的.第三.我的底層負極線大面積敷銅.對3525會造成干擾嗎?各位是否有成功的PCB給我參考參考..非常感謝了..
你這塊板沒救了.跟3525電源加不加LC沒有什么關系,你說的前兩點影響也不大,死就死在第三個問題點上
0
回復
@314010
你的問題我也碰過,問提所在在于場管的選擇,個人意件IRFZ44好于50N06,一般我用3205,今天做實驗,3205與散熱片沒擰羅絲,[3205與散熱片沒接觸],帶150W燈炮,5分中后犧生了,一般情況,散熱片只有60-70度,還有,我的變壓器繞法次-初-次-初6+6+150F=30-31k
謝謝各位的關注.那我只好重新設計PCB了...另外想知道各位對高頻變壓器設計的看法?
大家認為初級用幾股線并饒較好呢?我現在的變壓器初線4T:4T 用的是銅皮.. 而我的次級用的是單股線.工作中發現負載超過150W 變壓器就會發燙...... 次級也需用多股線嗎?
各位談?wù)劯呓獍?
大家認為初級用幾股線并饒較好呢?我現在的變壓器初線4T:4T 用的是銅皮.. 而我的次級用的是單股線.工作中發現負載超過150W 變壓器就會發燙...... 次級也需用多股線嗎?
各位談?wù)劯呓獍?
0
回復
@晴天的云
謝謝各位的關注.那我只好重新設計PCB了...另外想知道各位對高頻變壓器設計的看法? 大家認為初級用幾股線并饒較好呢?我現在的變壓器初線4T:4T用的是銅皮..而我的次級用的是單股線.工作中發現負載超過150W變壓器就會發燙...... 次級也需用多股線嗎? 各位談?wù)劯呓獍?
你初級用銅帶還要4T做什么,后級功率大的話一定得用合并線,要不在線的穿透深度不能完全穿過線直徑,變壓器當然會發熱的
