最近在做一個項目,需要單相電子調壓器,要求0-200V,輸出功率2000VA.我用IGBT做開關,開關頻率6KHZ,基波頻率50HZ.輸出采用LC濾波,電感1mH左右,用鐵硅鋁自己制作;電容20uF/400V.
主要問題是調壓器輸出電壓低的時候并且?guī)ж?fù)載時波型失真很嚴重,我的負載是變壓器負載.
我感覺好象在正弦波的最高點和最低點附近存在振蕩,但我不知道這個振蕩是如何產生的,請大俠給予指點一二,先謝謝了!
以下是該電子調壓器在各種條件的輸出波型.
各位高手,請進來看看我的電子調壓器的輸出波型
全部回復(13)
正序查看
倒序查看

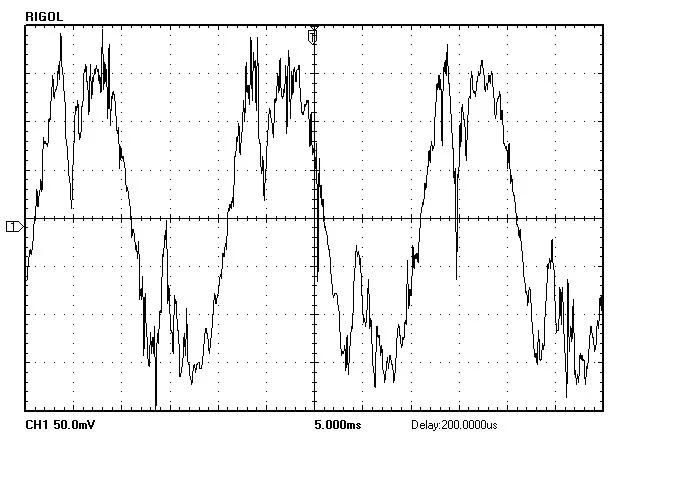

這是在輸出電壓大約為5V帶載時的波型,失真太嚴重了,55555
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457227.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457227.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

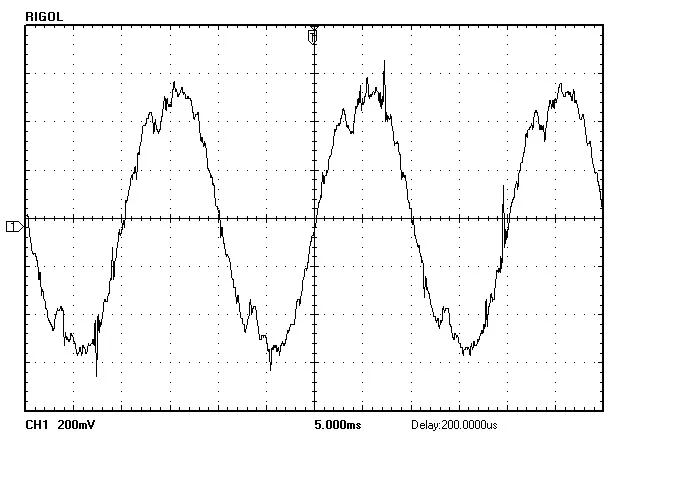

這是輸出為20V帶載時候的波型,失真比第一副圖好一點,但還是比較重
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457300.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457300.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
這是輸出為50V時候的波型,這時的負載大約1000VA
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457399.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457399.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

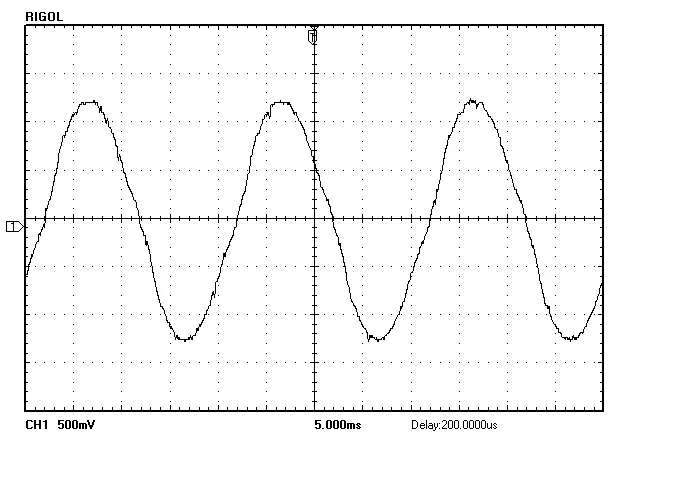

這是空載時,輸出電壓為40V左右時的波型
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457504.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457504.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

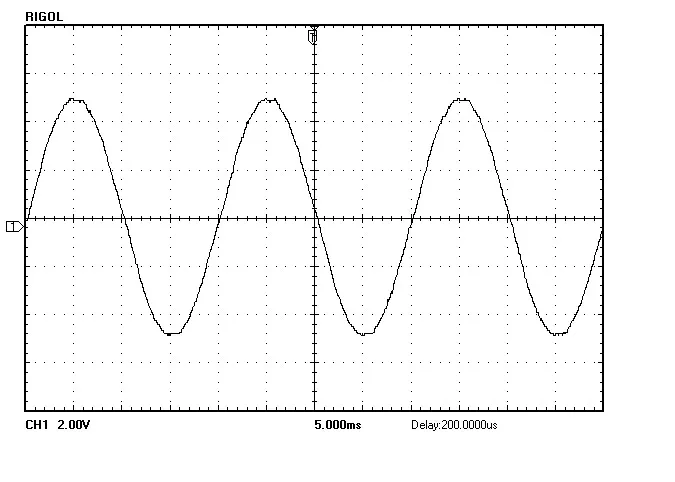

這是輸出為200V空載時的波型,看起來還是很漂亮的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457583.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1712471190457583.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@chy31238
這是輸出為200V空載時的波型,看起來還是很漂亮的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1712471190457583.jpg');}"onmousewheel="returnimgzoom(this);">
這么多高手都不知道其中原因嗎?
