1.你后級直接用LC濾波輸出還是帶升壓變壓器??
2.看看你三角波的峰值和正弦比較值的大小,三角波的峰值最好高于其1.3倍

謝謝指點.用的是LC濾波,正弦波與三角波的幅度比例反復調整過,會有所改善,但不能完全消除.

感覺應該是鈴流在過零時產生的交越失真,解決的方法還得看你的電子開關的切換方式,如果是線形放大不存在此問題.

是有點像交越失真,但交越失真的地方不應該是這個位置.

調節以下LC的參數看看,還有提高一下電壓誤差放大器的倍數

再有看看你的給定波形,和誤差放大器輸出的波形,看看有沒有失真.如果誤差放大器的失真和輸出波形失真位置相反,調節誤差放大器;否則就調節LC的值

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/30591190708481.jpg');}" onmousewheel="return imgzoom(this);">
上面藍色的為誤差放大器輸出的波形,下面為輸出反饋回來的波形.LC的參數也反復調過,對這種失真沒有改善.

感覺是給定和反饋的比值沒有取好,調節下給定和反饋之間的比值關系,正常的話,誤差放大器輸出應該能反映出失真波形,而你的誤差放大器輸出波形很好,應該是給定電壓比反饋電壓大的太多的緣故.
假設給定電壓的有效值是5V,把反饋電壓的有效值調到4.5~5V

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/30591190789963.jpg');}" onmousewheel="return imgzoom(this);">
說的很有道理,我反復調整了正弦波與三角波的比例,以及反饋波與正弦波的幅度比例,已經有所改善,見上圖.但總是不能消除,目前穩壓尚還過得去,空載與滿載相差不超過2V.但這種失真始終是不能被接受的.

把你LC的參數以及開關頻率說下

三角波18KHz,正弦波62Hz(設計值為60Hz),DC TO DC的開關頻率26KHz.

輸出濾波的LC參數?

4mH 10uF,電感從1mH到4mH,電容從2uF到10uF都調試過.

電子制做及維修,逆變器,變頻器,家電技術,電源,電子DIY及影視技術
QQ群47285412

技術創新,資料供享

歡應大家加入

試試電感2.2uH 電容5uF
你電感用的什么材質?

試過這個參數,沒有什么改,而且波形會不光滑.磁性材料為鐵硅鋁.

電感是2.2mH,如果不行,測一下輸出電流波形看看

我看是直流高壓太低或紋波太大造成的.

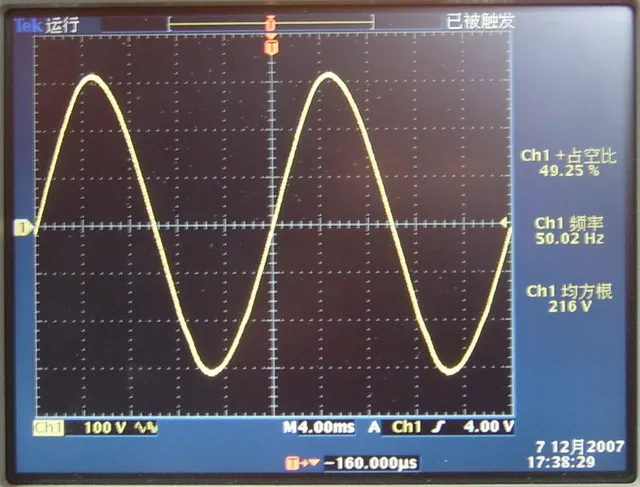

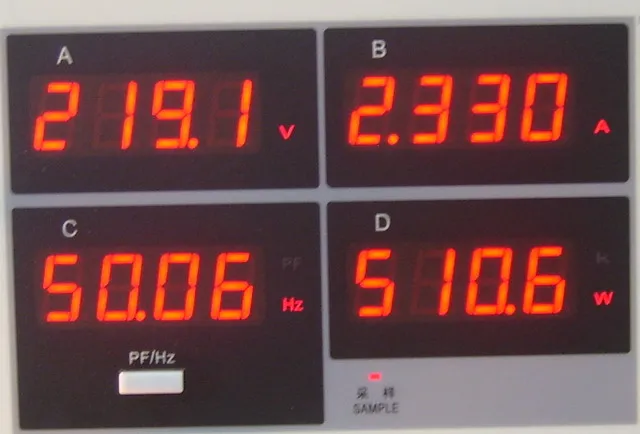

謝謝鐘工,這個問題已經解決了.500W負載波形如下圖.主要問題還是在波形變換及反饋電路上,還PCB走線不合理造成的干撓.直流高流的紋波我調整過,好象沒有什么明顯的變化.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/30591205997575.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/30591205997591.jpg');}" onmousewheel="return imgzoom(this);">

不錯,恭喜了!

謝謝!目前還沒有加入電流環,由于前段時間一直忙著一個帶PFC的充電器項目,沒來得及試驗電流環.后續還望鐘工多指點.

你現在光電壓環穩壓精度怎樣,如果空載調好220V,帶上滿載(阻性)電壓還有多高?

不是很理想,空載跟滿載相差5V,所以我空載調到225V左右,帶滿載(純阻性)后在220V.

恭喜恭喜

單環做到這樣不錯了,我的也差不多,我調到空載220V,阻性滿載219V還行,但帶感性負載就不穩定了,只好調到相差5V就很穩定了.要是雙環就能調到滿載不降甚至升高.

我的性能跟你的現在還不在一個檔次,但我會努力去改善.電壓?jiǎn)栴}還不是我擔心的主要問題,再說了只要在允許的波動范圍內還是可以勉強接受的.我現在主要的問題是,由于是純硬件電路,線路復雜,參數離散大,要調試的點也多,做樣機玩玩還可以,但要生產,還差得遠.又沒有找到合適的SPWM芯片,我自己軟件能力也不是很好,方波是寫了不少,但正弦的就一點底也沒有.所以正為新的架構在發愁呀!還望鐘工支招.

用軟件做是發展趨勢,要做到很高的性能以前也很難,主要是以前單片機的速度跟不上,現在隨著單片機速度的提高特別是高速DSP的出現,使用軟件做高性能正弦波逆變器成為了可能.目前很多高性能正弦波逆變器都有用TI的DSP的趨勢,有了好的元件,還要有好的算法,象目前的取樣法有自然采樣法,規則采樣法,等面積法等,穩壓反饋也有很多,如峰值反饋,平均值反饋,實時反饋等.控制方法有模糊控制,重復控制,差拍控制等,反饋環有單環雙環多環反饋的,軟件能力也不是很好不要緊,懂得了基本算法叫專也的軟件工程師寫就行了.很多好的產品都是一個團對通力合作搞出來的,個人的能力畢竟是有限的.

鐘工說到點子上去了,好的產品都是一個團對通力合作搞出來的,我以前所在的公司也是這樣的,但現在...公司資源不集中,幾個研發部老死不相往來,我這又沒有搞軟件件的.也反映過,只有盡力而為了.

可惜可和

恭喜恭喜
