我的開關電源能正常工作,但是開關管發熱很嚴重.
我這個開關電源是網上找的電路圖.做好后,測試過4小時沒出現問題.可是開關管發熱很嚴重,很燙手.感覺有100多度(猜測,呵呵),反正收放上去吃不消.不知道該如何調整,使溫度降低.高手支招啊,謝謝先!!!!
全部回復(44)
正序查看
倒序查看
@modyhank
RCD在這里的作用是什么?D為什么一定要用高頻管?
RCD是給變壓器漏感提供瀉放回路的.反激變換同正激有所不同,反激變壓器可以看作是一個耦合電感,所以不像正激一樣有磁芯復位的要求.但是,由于反激變壓器大都開了氣隙,所以漏感比較大,漏感能量也比較大需要一個瀉放的通路.上面接法的RCD的作用就是當開關管關斷時漏感電流通過D對C充電,由于C的存在形成LC諧振.一般來講是需要限制這個諧振電壓的峰值的.應該是輸入直流電壓最大值+次級按變比折算過來的反射電壓+LC諧振峰值電壓《MOS的額定電壓.R的作用是降低LC的Q值,使震蕩衰減.一般控制LC頻率在開關頻率三倍以上,這不是絕對.頻率越高則電容越小,但是諧振峰值大,頻率低了諧振的時間就比較長,影響能量傳遞.R大了衰減的比較慢,增加管子的損耗和干擾(諧振能量).小了則增加損耗降低效率.
0
回復
@楚天?
可以的,一般的示波器都標稱300V吧,但是看到400V是可以地.就是怕衰減不夠有削波.精度要求不高的話就用電阻分一下再看也是可以的.不用非得找無感電阻,沒那必要,普通電阻多串幾個,1/4W每只200V耐壓,別擊穿了.實在想無感就用貼片的,1206耐壓也有200V的.當然,不同廠家的有點差別,總都是大于100V能.
楚天,你好.我已經把RCD的1N4007換成FR207了,還是發熱.

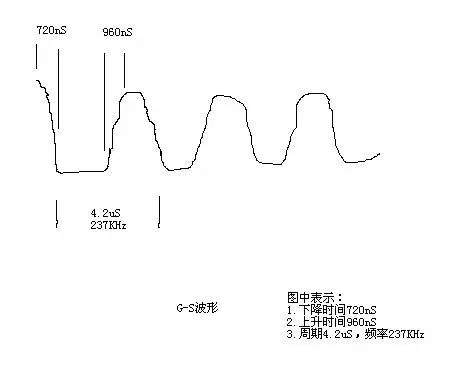

附上我測量的G-S波形圖.幫我看看,是不是頻率太高了?如果太高該怎么調整?謝謝了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/479341192951436.jpg');}" onmousewheel="return imgzoom(this);">
附上我測量的G-S波形圖.幫我看看,是不是頻率太高了?如果太高該怎么調整?謝謝了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/479341192951436.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@harbin
現在的振蕩頻率是多少,頻率太高開關管也會發熱.
你好.我已經把RCD的1N4007換成FR207了,還是發熱.
附上我測量的G-S波形圖.幫我看看,是不是頻率太高了?如果太高該怎么調整?謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/479341193030016.jpg');}" onmousewheel="return imgzoom(this);">
附上我測量的G-S波形圖.幫我看看,是不是頻率太高了?如果太高該怎么調整?謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/479341193030016.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@11111111
你好.我已經把RCD的1N4007換成FR207了,還是發熱.附上我測量的G-S波形圖.幫我看看,是不是頻率太高了?如果太高該怎么調整?謝謝[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/479341193030016.jpg');}"onmousewheel="returnimgzoom(this);">
調低頻率...
0
回復
@11111111
你好.我已經把RCD的1N4007換成FR207了,還是發熱.附上我測量的G-S波形圖.幫我看看,是不是頻率太高了?如果太高該怎么調整?謝謝[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/479341193030016.jpg');}"onmousewheel="returnimgzoom(this);">
頻率是隨父載變動的.RCC我沒弄過.
你的GS波形的縱坐標怎么沒標定?
柵極電壓峰值是多少?
你的GS波形的縱坐標怎么沒標定?
柵極電壓峰值是多少?
0
回復
