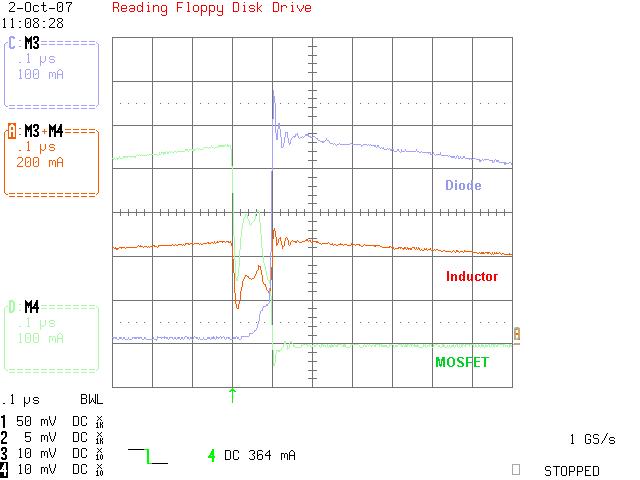

發現MOSFET截止時,MOSFET電流(綠色部分)經過震盪才降至零
理想狀況,電感電流(紅色部分)呈現線性上升至Peak點,然後線性下降至零.但目前看到電感電流於電流上升與下降間又多了一個震盪,變成不像三角波的感覺,反倒是頂點缺了一角的感覺.
想請問各位前輩,是什麼原因造成?可否詳細說明呢?謝謝!!
buck電感電流問題
目前使用控制IC為L(zhǎng)6562
發現MOSFET截止時,MOSFET電流(綠色部分)經過震盪才降至零
理想狀況,電感電流(紅色部分)呈現線性上升至Peak點,然後線性下降至零.但目前看到電感電流於電流上升與下降間又多了一個震盪,變成不像三角波的感覺,反倒是頂點缺了一角的感覺.
想請問各位前輩,是什麼原因造成?可否詳細說明呢?謝謝!!
發現MOSFET截止時,MOSFET電流(綠色部分)經過震盪才降至零
理想狀況,電感電流(紅色部分)呈現線性上升至Peak點,然後線性下降至零.但目前看到電感電流於電流上升與下降間又多了一個震盪,變成不像三角波的感覺,反倒是頂點缺了一角的感覺.
想請問各位前輩,是什麼原因造成?可否詳細說明呢?謝謝!!
全部回復(0)
正序查看
倒序查看
現在還沒有回復呢，說說你的想法
