負載從0調到200mA,但反饋電壓從13V飄高到27V.請教路過的大俠??

負載從0 調到200mA ,但反饋電壓從13V 飄高到27V .請教路過的大俠??
這是什么原因產生的?
全部回復(19)
正序查看
倒序查看
wushilin
LV.4
2
2005-01-12 11:08
你帶的啥子負載
0
回復
seraph
LV.6
3
2005-01-12 11:20
你用什么芯片來調整pwm的?是不是限流電阻有問題啊?
0
回復
2005-01-12 11:27
@wushilin
你帶的啥子負載
自己做的負載板可調電流,我做的是5V的.
0
回復
2005-01-12 11:33
@seraph
你用什么芯片來調整pwm的?是不是限流電阻有問題啊?
我用的是0265
和限流電阻沒關系把!
0
回復
wushilin
LV.4
6
2005-01-12 11:36
@yunfeng_liao
我用的是0265和限流電阻沒關系把!
能貼圖上來才好說
0
回復
2005-01-12 12:26
@wushilin
能貼圖上來才好說

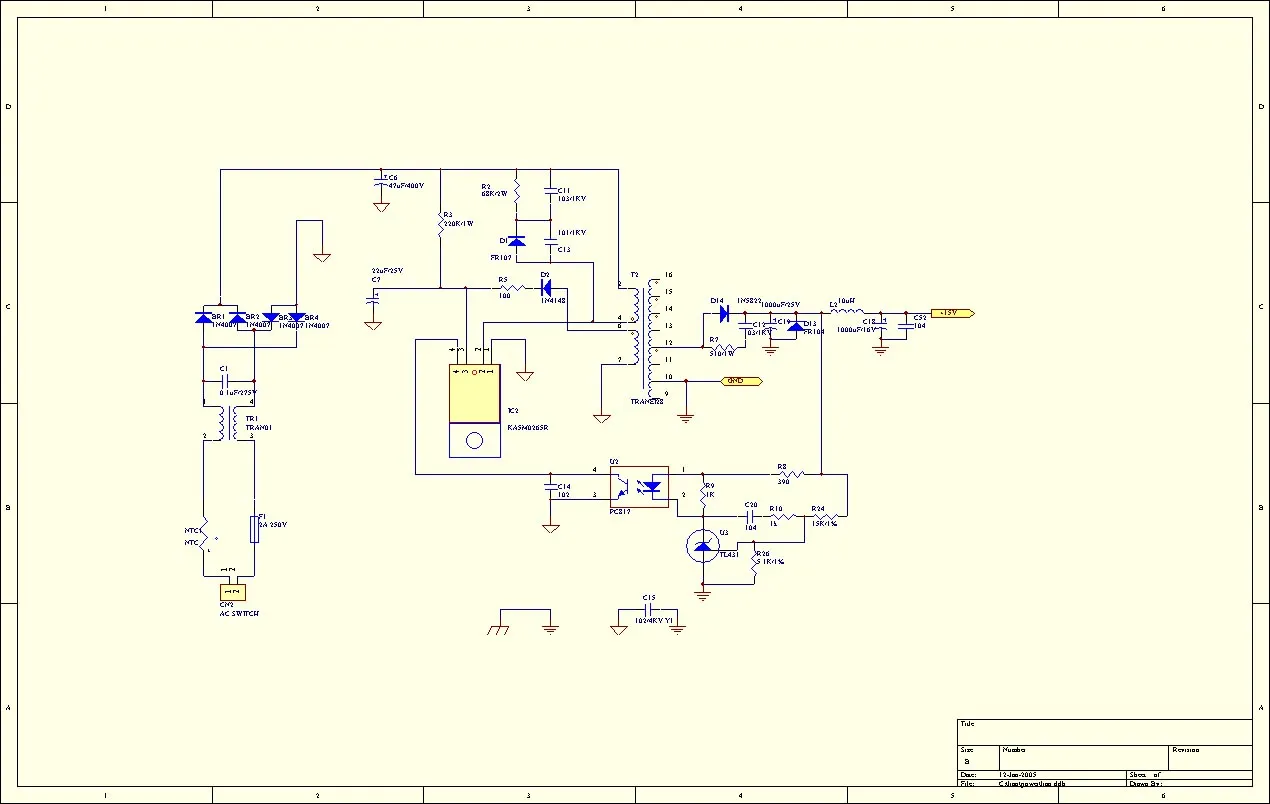

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1105503917.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2005-01-12 12:29
@yunfeng_liao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1105503917.jpg');}"onmousewheel="returnimgzoom(this);">
就這圖:
N1:120T   L=2.5mH
N2: 17T   反饋
N3: 13T   輸出
0
回復
wushilin
LV.4
9
2005-01-12 16:28
@yunfeng_liao
就這圖:N1:120T  L=2.5mHN2:17T  反饋N3:13T  輸出
空載時是否正常,在原理圖上看起來沒啥問題,
0
回復
wushilin
LV.4
10
2005-01-12 16:32
@yunfeng_liao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1105503917.jpg');}"onmousewheel="returnimgzoom(this);">
不過按圖上的調壓參數算,輸出不應為15V啊
0
回復
2005-01-12 17:42
@wushilin
不過按圖上的調壓參數算,輸出不應為15V啊
那是以前的圖,已經改過了, 這不是問提,調電阻就好了,問提是反饋電壓飄的厲害.
我減少RCD的R情況好多了,可以帶1A.難到問題在RCD.有沒有其他原因呢?
0
回復
jacki_wang
LV.11
12
2005-01-13 13:39
@yunfeng_liao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1105503917.jpg');}"onmousewheel="returnimgzoom(this);">
你試試把D2換成1N4937看看,可能是你的變壓器漏感太大造成的.
0
回復
960233
LV.1
13
2005-01-13 14:05
@yunfeng_liao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1105503917.jpg');}"onmousewheel="returnimgzoom(this);">
改變一下你的變壓器繞制方法.或者是不是反饋繞組的極性反了?
0
回復
wushilin
LV.4
14
2005-01-13 14:06
@yunfeng_liao
那是以前的圖,已經改過了,這不是問提,調電阻就好了,問提是反饋電壓飄的厲害.我減少RCD的R情況好多了,可以帶1A.難到問題在RCD.有沒有其他原因呢?
在變壓器上下功夫吧
0
回復
lishy
LV.4
15
2005-01-13 14:20
負載是零時,導通脈沖很窄,輔助電壓很低,帶200ma后,脈沖變寬,輔助電壓就高了.地輸入電壓帶載,導通脈沖最寬,輔助電壓最高.加一個電阻可以解決.
0
回復
960233
LV.1
16
2005-01-13 14:35
@lishy
負載是零時,導通脈沖很窄,輔助電壓很低,帶200ma后,脈沖變寬,輔助電壓就高了.地輸入電壓帶載,導通脈沖最寬,輔助電壓最高.加一個電阻可以解決.
樓上的意思是加一個假負載吧.這樣對空栽時反饋電壓的穩(wěn)定有好處,不過他的問題好象不是出在這里呀.
0
回復
620402
LV.2
17
2005-01-13 15:11
@yunfeng_liao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1105503917.jpg');}"onmousewheel="returnimgzoom(this);">
TL431損壞?取樣電阻阻值不對??PC817損壞或R8阻值不對???
0
回復
lishy
LV.4
18
2005-01-14 09:18
@960233
樓上的意思是加一個假負載吧.這樣對空栽時反饋電壓的穩(wěn)定有好處,不過他的問題好象不是出在這里呀.
不是加一個假負載,將你圖上那個輔助繞組整流二極管后面的電阻調大一點就可以了.當然,最好加一個假負載.
0
回復
2005-01-14 14:00
@lishy
不是加一個假負載,將你圖上那個輔助繞組整流二極管后面的電阻調大一點就可以了.當然,最好加一個假負載.
多謝,你的辦法有用!!
0
回復
2005-08-02 11:39
@lishy
負載是零時,導通脈沖很窄,輔助電壓很低,帶200ma后,脈沖變寬,輔助電壓就高了.地輸入電壓帶載,導通脈沖最寬,輔助電壓最高.加一個電阻可以解決.
負載是零時,導通脈沖很窄,輔助電壓很低,帶200ma后,脈沖變寬,輔助電壓就高了.地輸入電壓帶載,導通脈沖最寬,輔助電壓最高


為什么?
