70W的要做到90%困難大不大?

仙童的MOS換IRF840是否更好?
在考慮UC3843換成L6561D,
這樣BUCK可以零電流開通.

我也是偶然接觸照明HID這個行業,
很多行業基礎不懂的,各位多多賜教.

在UC3843換L6561D成功,
BUCK可以零電流開通.

要點是:
ZCD反饋要串一個小電容,
否則啟輝后燈電壓低不能重觸發,會滅燈.

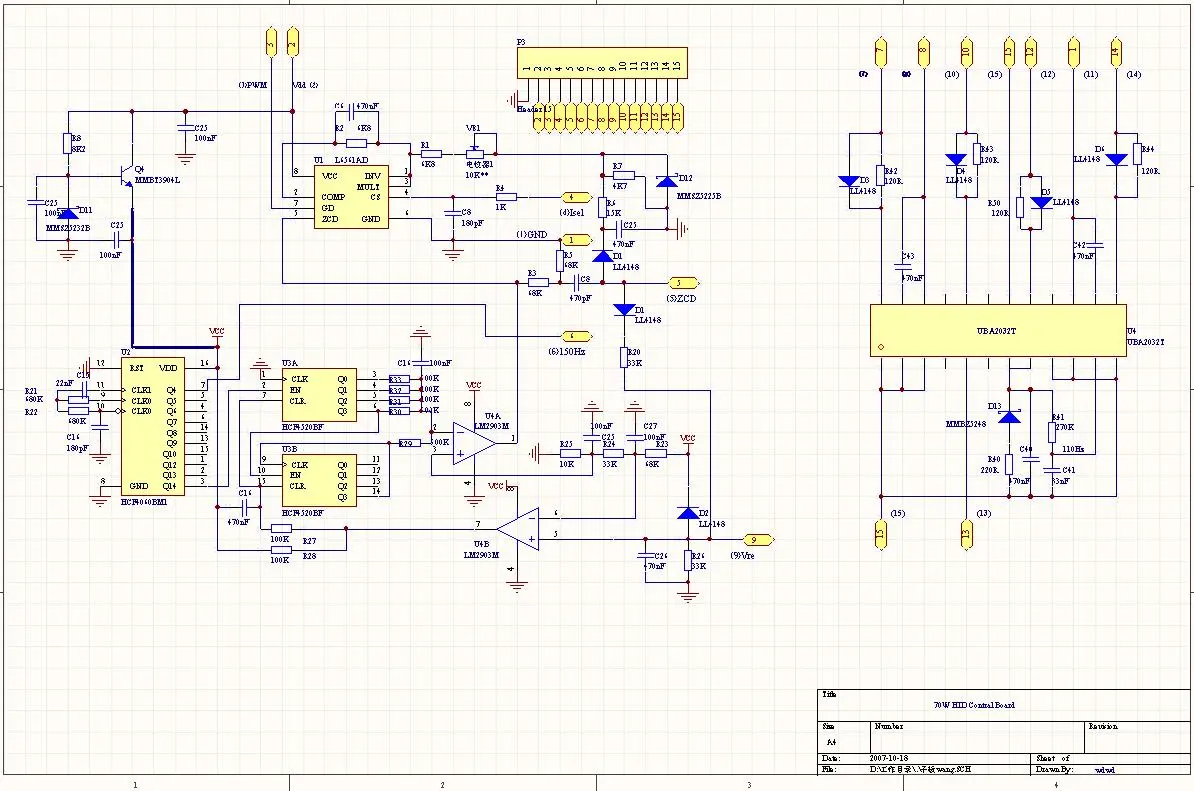

70W HID-EB控制子板電路圖,
L6561用于BUCK和穩流,
UBA2032用于DC-AC,
其它用于啟輝控制和保護.

1484571192605633.sch

這么努力,幫你頂一把.....

頂一把.....

謝謝各位.

作用:
CD4060振蕩再分頻產生脈沖,
150HZ脈沖備用、可用于低頻雙BUCK半橋,
6.8秒脈沖用于CD4520計數;

CD4520一半用于計數、啟輝控制,
6.8秒啟輝再間隔停1分40多秒,形成一個啟輝循環,
CD4520另一半用于啟輝循環計數,8次后停止;

LM2902用于HID工作正常判別和BUCK停止控制.

控制電路原理:
1)每次啟輝持續6.8秒,如果HID熱燈、開路或損壞時,不能進入工作狀態;
2)間隔停1分40多秒,等待HID熱燈冷卻,開路或燈損壞也待進一步證實,EB上的MOS管等也順便冷卻一下,呵呵;
3)一個循壞結束后,重新啟輝持續6.8秒,HID熱燈冷卻后應該能進入工作狀態,開路或燈損壞不能進入工作狀態;
4)LM2902判別HID工作正常后復位CD4520,BUCK保持工作狀態;
5)如果不能進入工作狀態,重復8次啟動循環;
6)如果8次后(能排除環境溫度高等偶然因素)還不能進入工作狀態,則確認HID開路或損壞,停止工作,等待修理.

控制電路特點:
1)電路沒有用電解電容,就沒有漏夜問題,提高高溫可靠性和壽命;
2)沒有采用單片機,用數字電路,抗干擾能力較強;
3)電路簡潔,成本也不高.

幫你頂頂,但打不開圖,,,,

可能版本問題,
改低一點.
謝謝.

1484571192698186.sch


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1484571192698848.jpg');}" onmousewheel="return imgzoom(this);">

看了圖,,還可以,只是控制的數字電路芯片腳位比較多,,生產起來會比較麻煩,,實際上也可以循環不關機,這樣簡單點,當然也可以用單片機,,但單片機不是那么的穩定的,,跟模擬比較,,,
