圖總算上來了.

看看你的管流波型和功率損耗吧.隨便說說我想你還是要好好調試一下在發上來.

謝謝陳先生指點.
知之為知之,不知為不知.咱是新手不懂所以上來請教.
愿拜陳先生為師!!!!!!
如果能指點一下:減少功耗和改善電流波形,關鍵在那幾點不勝感謝.
咱絕對不是照明電源的技術人員,且剛剛進入該行業.

你那UI3000是那里買的啊,我是想買一臺來用用

老板前幾年就買的,杭州出的,應該就是在深圳買的.
具體在那里買的要等星期一問了才知道.

這個產品做的還可以,是一托二的吧

對!是一拖二,36W*2的.
請你指點,還是波形和耗散功率問題.
另外兩個逐流電解電容溫度差的比較大,一個40多度另一個超過60度,正常否?晶體管溫度相差沒有那么大.現在室溫大概有30度吧,沒有仔細看.

電流諧波比較大,我的產品可以做的<12%.功因>0.98.

用一拖二PPFC波峰系數能做到1.7以下是很牛的了．．．．

用6562+基本電路呆作到呀

新手做的逐流做到這個參數應該很好了

更低都有...

謝謝樓上各位DX的關注和指點.
考慮可能是一個差摸電感偏大,今天進行了調整.
調整果然有效!

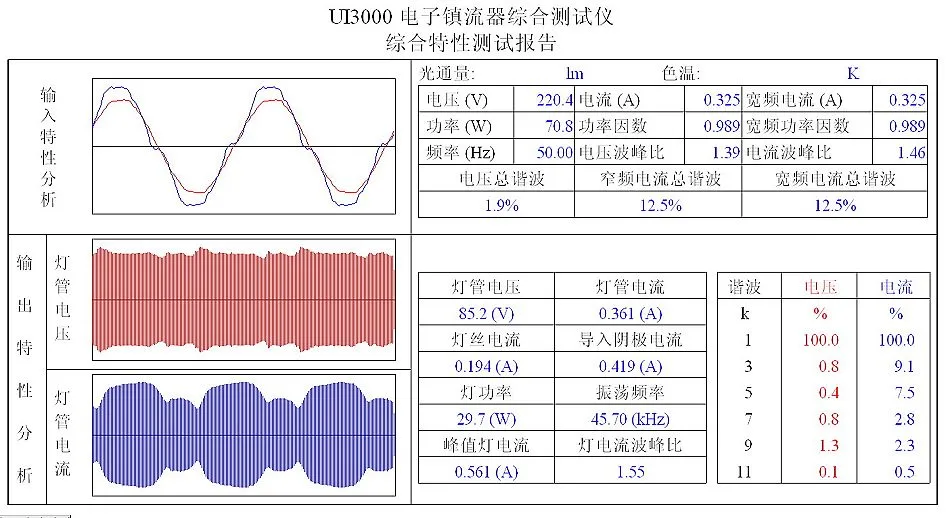

不過許多參數是互相影響的,現將新的數據貼上來,讓大伙再提意見.
不過下一部擬先裝幾塊板做其他試驗,再進行細調吧..
再次表示感謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/924361192452642.jpg');}" onmousewheel="return imgzoom(this);">

你這個應不是逐流線路,你這個應是5D2C或者6D2C那種,你這種線路功率因素矯正可以調很好,在PFC校正波形上完全可以媲美APFC.

夢DX請指點:
新手不明白何為5D2C/6D2C?
D 是指二極管,C指電容嗎?
5/6..指數量是嗎?
現在多是網絡語言搞不清楚,線路是本壇里看到過的.鄙人孤陋寡聞,自認為是逐流電路的變形或叫改進版吧.

看看你的電流輸出波形吧!燈電流波峰比能有這么低嗎.

可以可以的,相信他用的是改進型的逐流電路二極管和電容都比較多的.

可以的,就是諧波再調調看.損耗是有這么大的,這應該是2c+6d的線路

可能有點誤差,但是這個波形1.6左右是有的,尤其是用UI2000/3000測試.

謝謝各位高手指點.
在各位高手知道下又試驗裝了三塊板,各板的各項測試數據和附件略有上下,還要請各位再砸磚.
不勝感謝!!!!!!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/924361193711454.jpg');}" onmousewheel="return imgzoom(this);">

這款電路我認為不錯了.也沒必要再為諧波．功率因數去動太多的腦筋了．EMC能過的話;把元器件溫度控制好．損耗如能再小個1-2W就算是很完美了．

是可以啦
