初次做反激,請各位高手幫我審核一下我用UC3845反激設計的12V15A充電器
附件為原理圖,請大家看看,指點指點,先謝了!此電路輸入電壓為AC200-240V,輸出為DC10-14.5V輸出最大15A. 700751192246354.pdf
全部回復(55)
正序查看
倒序查看
@xzszrs
這個IC不錯,不過6N60能做到250W值得懷疑!
我看管子也是不夠的 20N60估計問題不大了!這個電路我自己拆過一個,我曾經買過一塊電視機的廢板,用的就是這個IC 電路基本一樣!由于是比較高的電壓輸出.所以效率方面還是可以的!低壓大電流難度應該大些,總之做出來是沒有問題!論壇上有人發過超過1000多W的反激,而且是低壓,好象是27V 50多A的輸出,確實厲害
0
回復

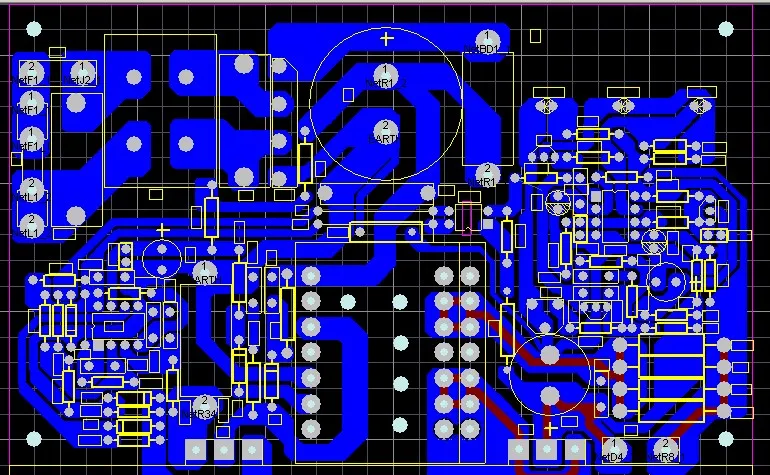

因外殼未定形畫了塊調試用PCB(增加了些調試用元件),正在打樣中,板子大小為145*110MM.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/700751192611190.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/700751192611190.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xzszrs
用調試用PCB搭了電路,請大家看看我的開關頻率150K時的波形是否正常.滿載時開關管溫升不太熱,大概64度,整流二極管和變壓器較熱,有75度.

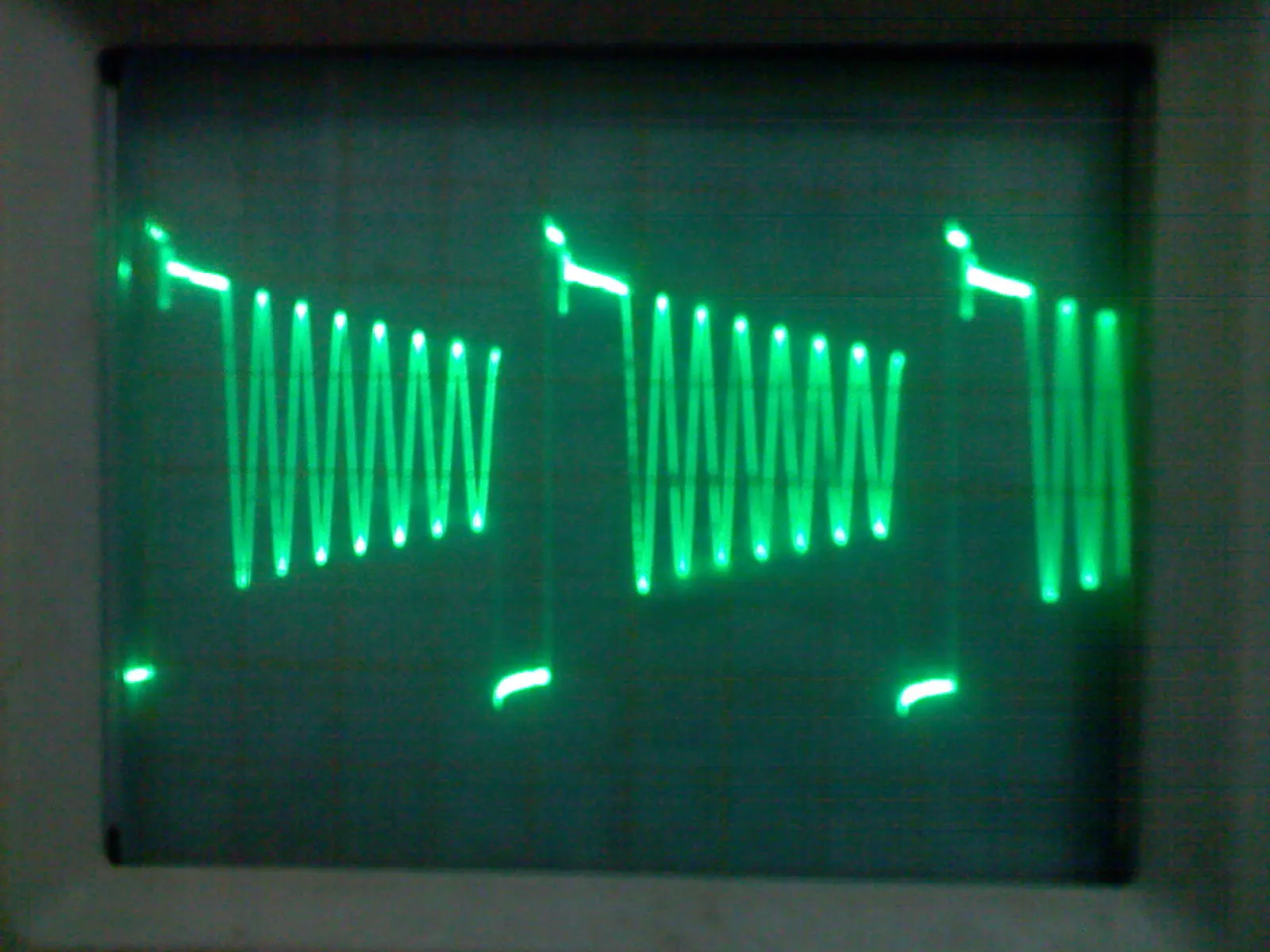

輕載輸出14.5V1A時開關管漏極的波:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/700751195524868.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/700751195524868.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xzszrs
用調試用PCB搭了電路,請大家看看我的開關頻率150K時的波形是否正常.滿載時開關管溫升不太熱,大概64度,整流二極管和變壓器較熱,有75度.

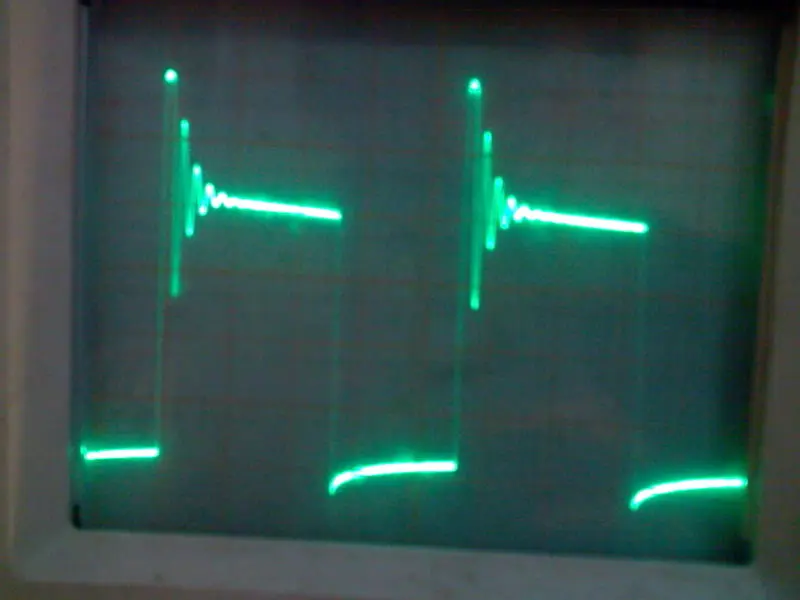

滿載輸出12V15A時開關管漏極的波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/700751195525035.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/700751195525035.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xzszrs
滿載輸出12V15A時開關管漏極的波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/700751195525035.jpg');}"onmousewheel="returnimgzoom(this);">
高手
0
回復
@洪七公
高手

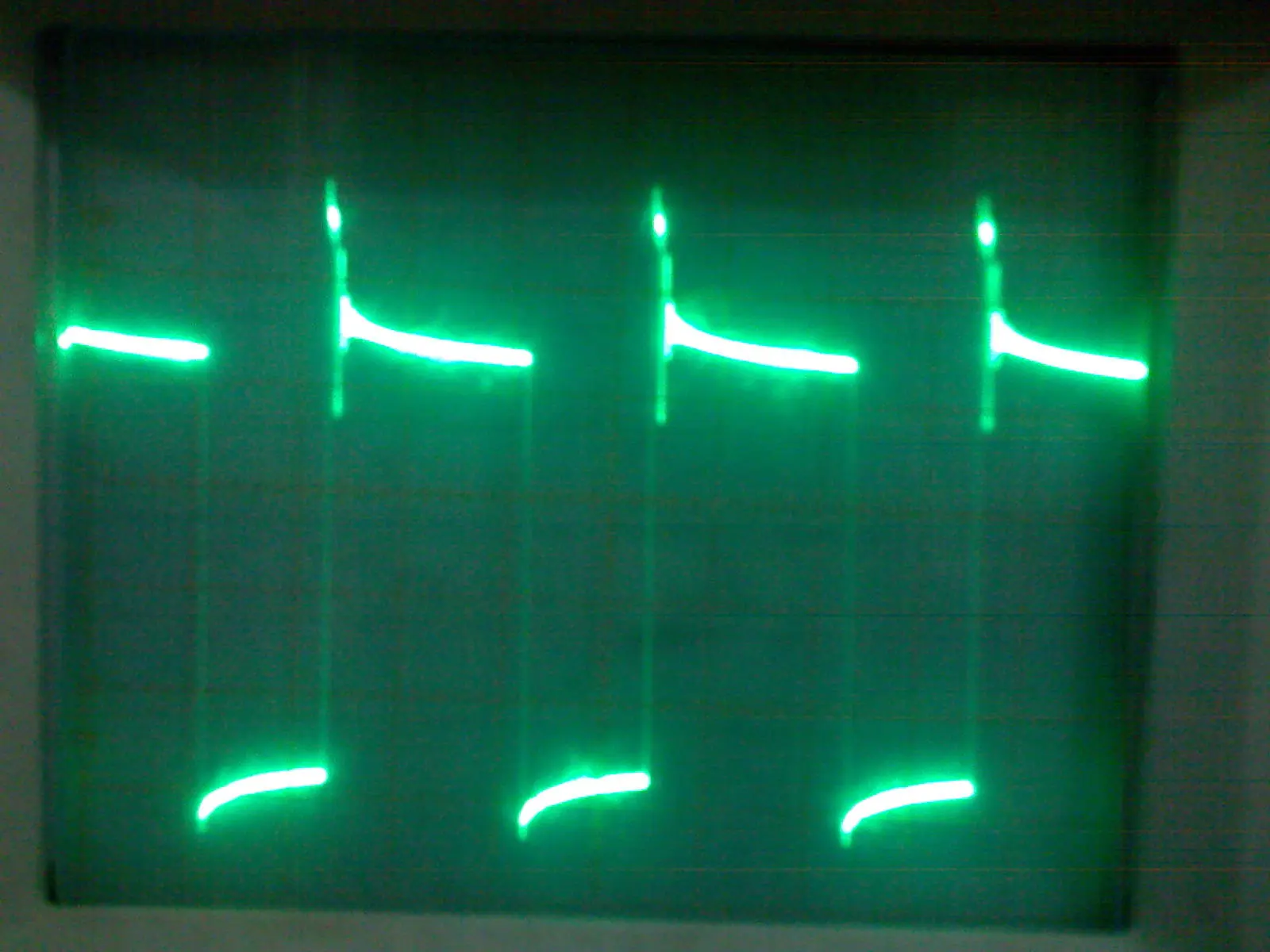

不敢當,還有一個問提想請教大俠,上貼波形是整流管用MBR20100做出來的,有較大的振蕩,下面是用MUR2020做出來的,振蕩小了很多,但MUR2020由于壓降較大發熱.請問下整流管和波形振蕩有何關系?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/700751195550090.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/700751195550090.jpg');}" onmousewheel="return imgzoom(this);"> 0
