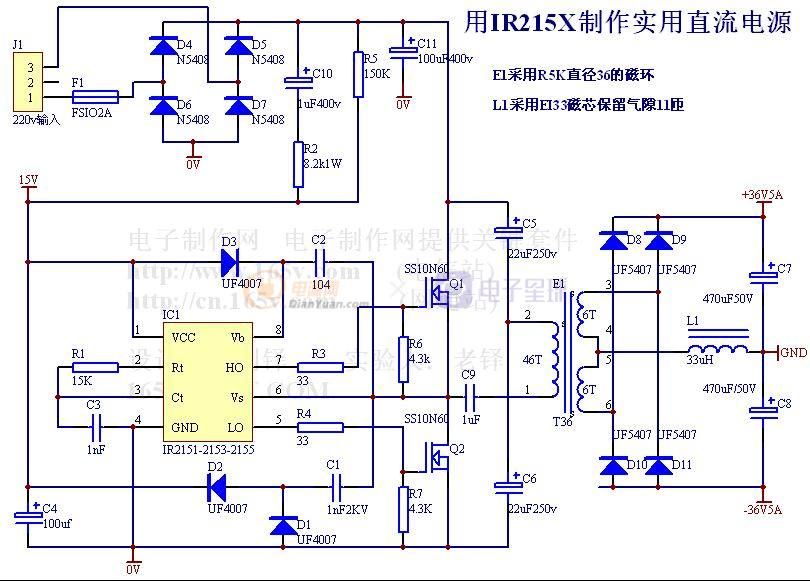

用IR2151做的電子牛!

效率挺高的,電路也極其簡單.我是用來帶TDA7294雙聲道功放的,音質有很大的改善.剛開始時用鐵硅鋁磁環做變壓器,磁環發熱利害.鐵硅鋁不能用作半橋高頻變壓器嗎?后來用回普通的鐵氧體磁環,長時間工作也沒問題了.就是有時在通電瞬間會炸管.各位大俠指點一二,不勝感激!另需說明的是IR2151的供電我是外接12伏電源.電阻啟動+電容泵為IR2151供電這種方式太難掌握了,這種方式供電好像不大可靠,是不是?謝謝各位!!

全部回復(13)

只看樓主

正序查看

倒序查看

madboy21

LV.8

2007-10-15 23:08

我也在做這樣的電路,現在給你一點意見:
1、C7,C8,輸出電容不要取太大,輸出紋波與這兩個電容大小無關
2、不需要L1,因?yàn)槟氵@個電路不是有穩壓的
3、加大C5與C6,這兩個才是決定輸出紋波的,同時可以減小開關電流
4、變壓器開氣隙,保證磁復位平衡
5、12V供電可以從橋臂取電,詳細請參見IR浮動MOS驅動應用手冊

回復

迷途小書僮

LV.2

2007-10-16 10:10

@madboy21

我也在做這樣的電路,現在給你一點意見:1、C7,C8,輸出電容不要取太大,輸出紋波與這兩個電容大小無關2、不需要L1,因?yàn)槟氵@個電路不是有穩壓的3、加大C5與C6,這兩個才是決定輸出紋波的,同時可以減小開關電流4、變壓器開氣隙,保證磁復位平衡5、12V供電可以從橋臂取電,詳細請參見IR浮動MOS驅動應用手冊

非常感謝madboy21大俠的回復!是不是柵極在斷電后仍儲有電,所以在下次通電瞬間兩管瓦通所至?或者是不是開機沖擊電流太大做成炸管的?

回復

madboy21

LV.8

2007-10-16 11:11

@迷途小書僮

非常感謝madboy21大俠的回復!是不是柵極在斷電后仍儲有電,所以在下次通電瞬間兩管瓦通所至?或者是不是開機沖擊電流太大做成炸管的?

減小C7,C8,加大C5,C6,可以減小開關沖擊電流,當然,開機電注也會變小.
你可以試試,另變壓器參數也很重要,你要測試下變壓器在啟動時有沒飽和?

回復

迷途小書僮

LV.2

2007-10-16 14:03

@madboy21

減小C7,C8,加大C5,C6,可以減小開關沖擊電流,當然,開機電注也會變小.你可以試試,另變壓器參數也很重要,你要測試下變壓器在啟動時有沒飽和?

應該沒飽和的,我用示波器長時間測試過.帶重載也測過,方波都很平直的.準備還是用SG3525這樣專用的開關電源控制集成試試.用鐵硅鋁磁環有個很有趣的現像,次級輸出帶載的波形像饅頭波似的.還有普通鐵芯次級空載時測試波形是始端有些像阻尼振蕩似的一小段紋波的.鐵硅鋁的沒有這現像.
