這到底是為什么?

實驗中發現在431的接地端接入一個10K以上的電阻后,電壓就正常了.但是這樣對于431的輸出就影響太大了!不知道有什么解決辦法?

把電阻串到431的REF腳上

實驗中也試過,不過要串個20K以上的電阻才行.這樣電流好像太小了點吧~

你這里R6是干嗎的?REF的輸入按照理想運放來看就是0電流

R2,R6,R7,R8是想組成一個分壓電路,將輸入的高壓分解成2.5V左右的電壓.

    電路的目的主要是通過431和光耦,看輸入電壓的大小變化~

    431輸入電流確實幾乎為零.

    實驗中發現,無論A點電壓是大于2.5V還是小于2.5V,光耦都是導通的,不知道為什么?

不知道你這里的高壓有多高,為什么不直接用兩個串聯或者多個串聯分壓取樣呢?你這樣弄真復雜還不好計算
431的輸出是個三極管,截止的時候也有漏電流吧 而且光耦的工作電流就是mA量級 很小

也就300多V,主要是輸入電壓更精確(比如在311V時要使A點電壓為2.5之類),所以用了幾個電阻分壓.當431截至?xí)r,意思是光耦也有可能導通了,那怎樣用431來控制光耦的通斷呢?

問題已經得到解決,多謝大家的幫助與關注!
THANKS`!`

如何解決的?

我也想聽聽怎么解決的.

其實是那個12V電源的問題,因?yàn)橐彩怯?2V穩壓管做的,但是電流不滿足431和521的工作條件.后來改了一下~
    但是新的問題又有了……我想用一個具體的數字量來判斷a點電壓是否達到2.5V!

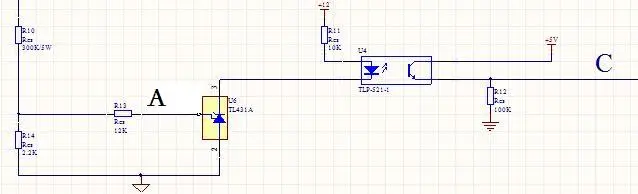

  如圖(二):500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1662521192781306.jpg');}" onmousewheel="return imgzoom(this);">
當A點電壓從0~2.5V上升時,C點電壓也不斷上升(幅度為0.01V),也就是說是線性變化的.(電阻R12可調)但是0.01V的變化根本就無法檢測出來,那還有什么方案呢?
[如果能表示這種效果就好了:
Va<2.5V,Vc=0V;
Va>=2.5V,Vc=5V]

用Multisim仿真時該電路倒可以實現,要么0V要么5V,可是實際電路中,就是按上述線性變化的.相差也太大了...

這個應該是可以實現的,因?yàn)?31是個增益無限大的運算放大器一旦輸入達到2.5V這里你沒有反饋,運放應該要飽和輸出電流大.R11取10K是不是太大?

確實有點大了,只要完全滿足光耦和431的工作條件,這樣的話電路的功能也就能實現了.

431前級加一個Buffer就全解決了...
