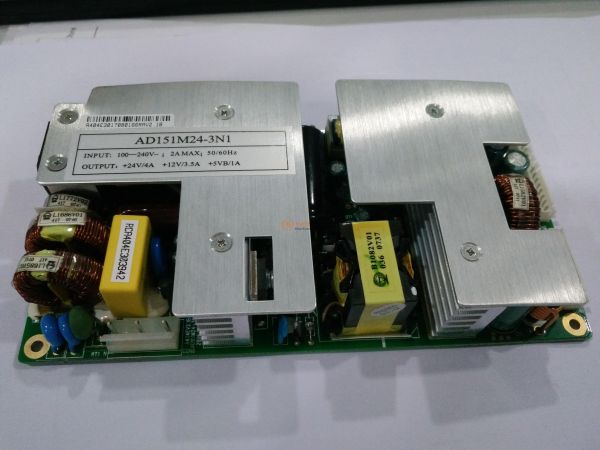

首先看看正面整體：兩大塊獨立分開鎖在輸入輸出端的鋁型散熱片引入眼簾，其次就是那磁性器件，可見產品用料不一般，性能在沒有測試之前不知道 是杠杠 還是 非常杠杠；從輸入端鋁型散熱片上面標簽可以知道以下信息：產品型號：AD151M24-3N1，輸入條件：100-240V~，2Amax，50/60Hz；輸出參數有三組： +24V/4A, +12V/3.5A, +5VB/1A，（值得留意的是最后一組參數的標注，有點小疑惑，標注和其它2組有點小區別，難道這5W的輸出有“黑科技”？）眼睛獨特的朋友不難發現規格參數的上方有條形碼,經掃一掃確認得到的最終結果是~~

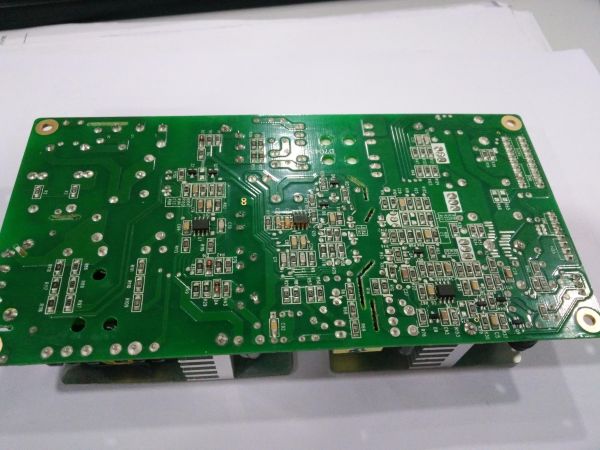

其次再來看看底層：有沒有一種亮瞎眼的感覺，所有的貼片元件  所有的  所有的 經認真 仔細 一個一個的對，最終結果全部元器件方向統一，然而還基本上都避免了器件與器件之間的陰影效應，器件與器件之間的距離基本統一，個別器件還加了阻焊油

虛焊，連錫等不良現象，提高了產能，器件的方向統一SMT的的效率也會大大的提高；

如此深厚的layout技術及生產工藝成本的控制，直接讓人膜拜了~（臺風又來了，上次基本寫完了的，因 ** 突然沒電來，帖子還沒有發，電腦就關機了，內心一百萬個 什么動物狂奔而過~~

再來一張縮小放大版的：元器件工工整整的同一方向的出現在眼前，放大發現器件與器件之間的間隙也是基本保持一致的；高低壓開了槽，加大了初次級之間的安全間距的同時也加大了散熱面積，畢竟底層和頂層導通了，相對溫度基本會有所改善，眼睛犀利的哥會發R67和R14如果不開槽初次級安全間距是不夠的，不夠以設計者深厚的功底，這都不是事~

再來看看側面：這讓我不禁想起了一首歌詞：你轉身向背，側面還是很美，我用眼光去追~~；看看Rsense電阻套了鐵氟龍?zhí)坠?，這樣是為了防止Rsense電阻因生產工藝導致與散熱片短路引起不良，避免存在的隱患，可見良心產品，變壓器也加了鐵氟龍?zhí)坠埽苊庵瞥芍械墓に?，盡量排除因制成存在的隱患；初次級的散熱片底部都墊了絕緣墊片：初步分析有2個原因：1因為板子是雙面板，有些走線需要上下互通，這就需要增加過孔，如果過孔在散熱片底部那么就會存在與散熱片短路的風險，加墊片可以排除隱患，2（這個有點荒謬）客戶要求加重~

輸入端：電磁干擾抑制線路、抗浪涌器件是如此的強大，看那磁環的銅線，還有磁環都包了絕緣膠紙，還有標簽，做工精細，絕緣膠紙的使用進一步增加了磁環與銅線的絕緣強度，設計者考慮得非常到位，技術功底與經驗不得不佩服；而右下角看到板子的設計日期：2006.05.10，那時還在讀書~

輸出端：左側4跑道信號線，等長等粗完美；對照前面輸出有三組參數：左側 24V/4A 96W的輸出功率，使用了2個10pin的排針，降低了因接觸問題而產生的溫高、效率問題，中間 12V3.5A 42W的輸出功率，使用了1個8pin的排針，然而這在標注的時候，“+12V”的絲印和頂層鏡像了，右側參數為：5V1A 6W的輸出功率，使用了一個3pin的排針，3pin排針分三個獨立參數，其中有標有：ON/OFF引腳，這個不知道是什么黑科技了~

內部整體：一個PCF線路，反激單路（+5VB/1A） 正激雙路（+24V/4A +12V3.5A）~~
