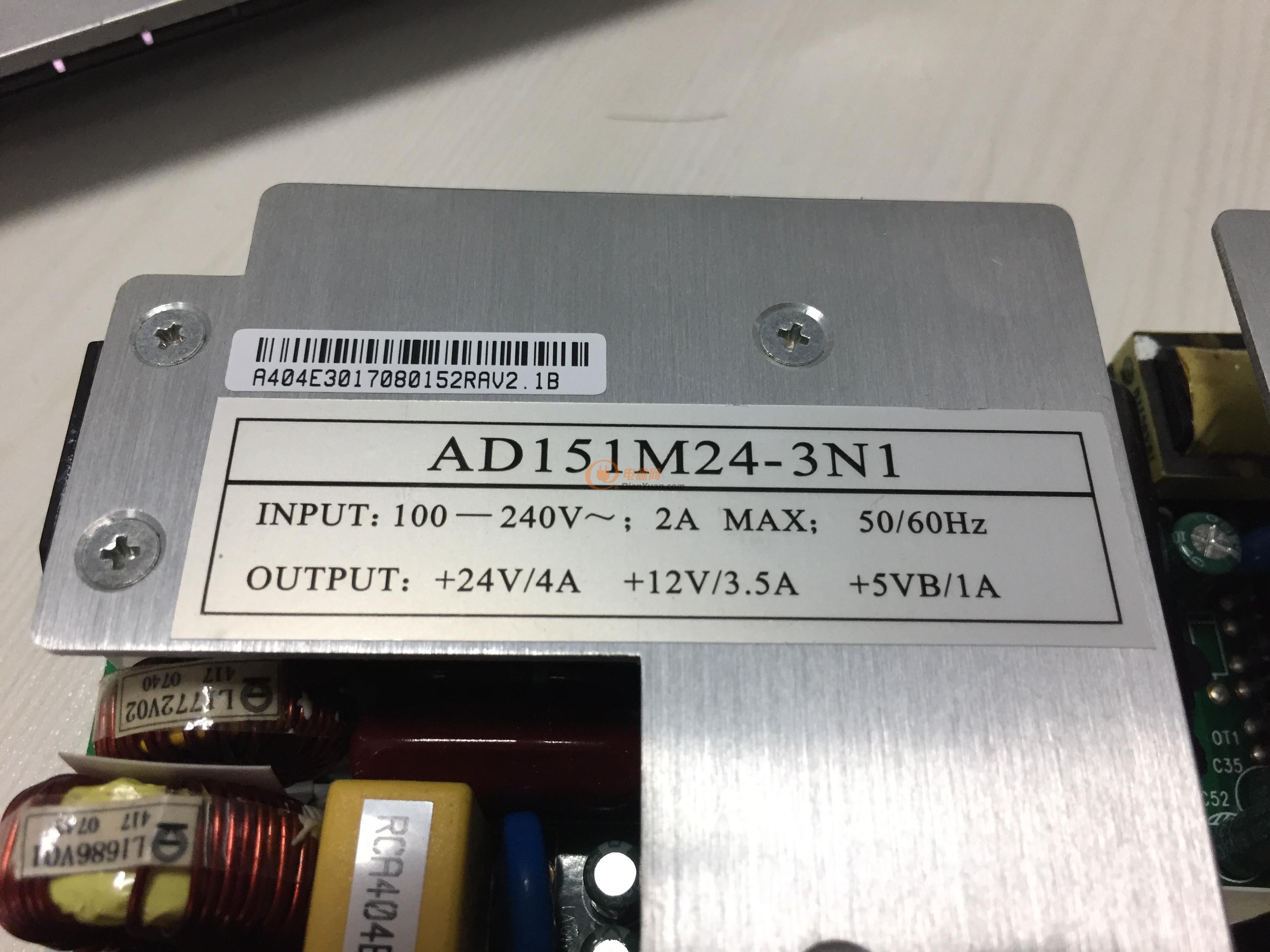

從上面的標示可以看出，這是一塊AC-DC開關電源，輸入就是普通的市電，輸出有三路，分別為24v，12v和5v。通過指示的參數計算功率，P=（24*4）+（12*3.5）+（5*1）=143W。

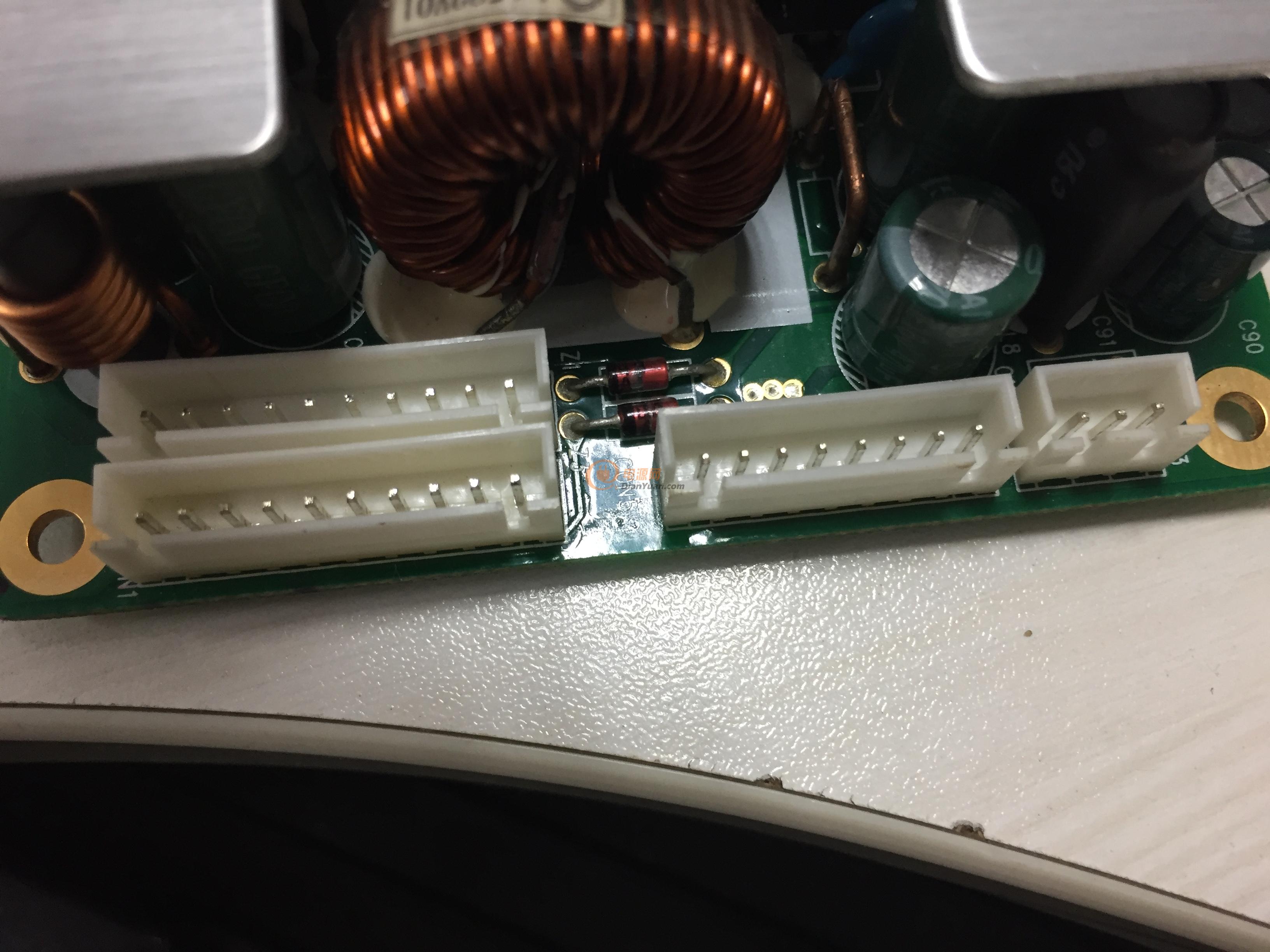

這三路排插就是輸出了，左邊并列的兩排10針排插是24v的輸出口，左側的五針是+24v右邊的五針是GND。
中間的八針排插十12v的輸出口，左側的四針是GND右側的四針是+12v。
右邊的三針排插是5v的輸出口，右邊第一針是+5v，中間的一針是GND（左側的一針是on/off，這個還沒搞清楚，因為今天是開箱貼，就不具體講了）。
看到這板子的用料就贊了，AC輸入口濾波做的很嚴格，X電容，Y電容在用的恰到好處。整流橋背靠一大片散熱片。
從這個角度看能把市電AC處理部分看的比較清楚
從這張圖片，我們首先看那個灰色的功率電阻，產品給這個電阻加上了膠套，可以說很良心細心。而且在 散熱片的頂部覆蓋了兩塊散熱鋁片，不僅增加了散熱效果，而且有效的保護了板載器件。
背部是控制電路。普通的貼片元件就可以勝任。
在輸出端發現了電流采樣電阻。應該是加入了電流反饋，更加保證了電源板的可靠性。
最上面的一塊芯片是運放，中間和下面的是兩塊電源控制管理芯片。背部元件排版錯落有致。美輪美奐。
開箱貼就寫這些吧，這幾天把測試儀器準備一下，過幾天做個 參數測試。因為不在學校了，儀器不好搞，得和公司實驗室的大神們請教一下，弄幾臺儀器來測試一下。
