我用TNY280做的220VIN 33V OUT/ 20W封閉電源遇到的問題

磁芯是EEL19,匝數比為69:24:10,剛開始工作正常,輸出電壓約為32.9V,負載為16W,工作一段時間后,電壓突然下降到30V.這是什么原因?望工程師給予解答,謝謝!
全部回復(22)
正序查看
倒序查看
banma2001
LV.7
2
2007-10-22 16:27
沒人???
0
回復
2007-10-23 14:26
@banma2001
沒人???
請給出原理圖.
0
回復
banma2001
LV.7
4
2007-10-25 09:18
@powerint_lp
請給出原理圖.

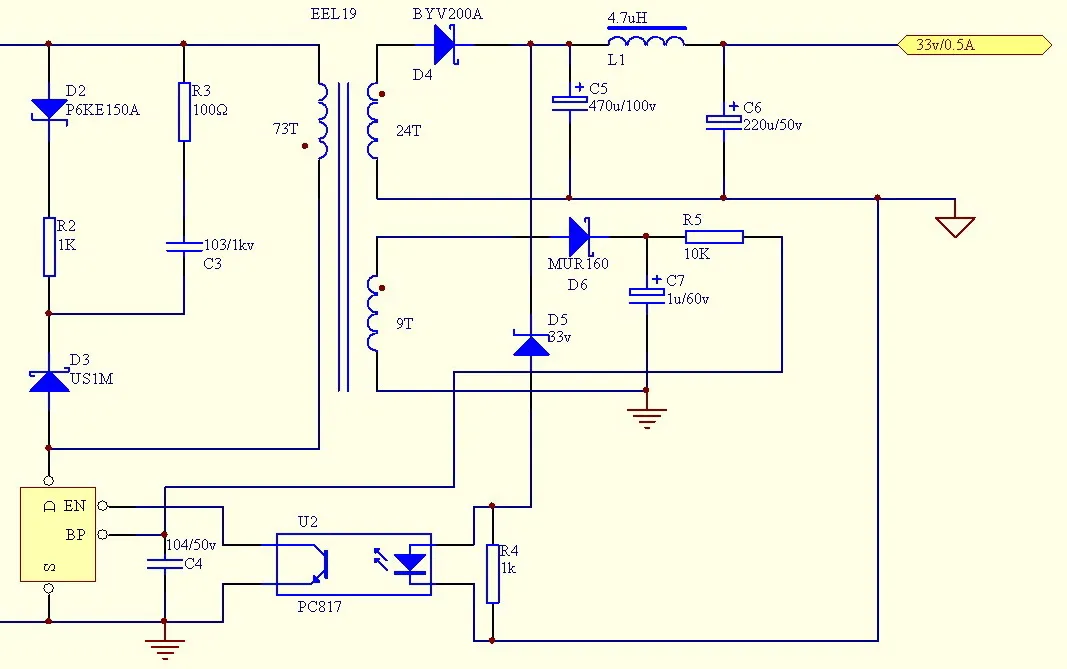

電路圖如下,電壓下降時光耦上光電二極管電壓只有不到0.5V500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1968661193275469.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
banma2001
LV.7
5
2007-10-25 13:23
PI的工程師呢?
0
回復
2007-10-29 10:20
變壓器線圈匝數比沒調好,重新再調吧.
0
回復
2007-10-29 10:34
126:47:21 L=0.9MH
0
回復
2007-10-29 11:31
@banma2001
電路圖如下,電壓下降時光耦上光電二極管電壓只有不到0.5V[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/1968661193275469.jpg');}"onmousewheel="returnimgzoom(this);">
查查穩壓管
0
回復
2007-10-29 13:04
@banma2001
電路圖如下,電壓下降時光耦上光電二極管電壓只有不到0.5V[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/1968661193275469.jpg');}"onmousewheel="returnimgzoom(this);">
應該是穩壓管溫漂引起的
0
回復
banma2001
LV.7
10
2007-10-30 10:14
@powerint_pks
應該是穩壓管溫漂引起的
應該不是穩壓管的問題,把沒有出問題的電源上穩壓管置換一下,問題依然存在,降低負載功率,問題就不出現了
0
回復
2007-10-30 13:20
@banma2001
應該不是穩壓管的問題,把沒有出問題的電源上穩壓管置換一下,問題依然存在,降低負載功率,問題就不出現了
換光藕呢
0
回復
banma2001
LV.7
12
2007-10-30 15:02
@powerint_dpa
換光藕呢
換過了,還是不行,還是那問題
0
回復
ljy
LV.2
13
2007-10-30 16:59
@banma2001
換過了,還是不行,還是那問題
把C4換大一點試試,可能內部限流起作用了
0
回復
banma2001
LV.7
14
2007-10-31 08:53
@ljy
把C4換大一點試試,可能內部限流起作用了
旁路電容C4,反饋穩壓管D5,電阻R4我都換過,都沒有效果.輕載時就沒有這樣的問題,典型負載就會出現,而且電壓下降現象是個突變的過程,應該不像是穩壓管溫漂.
0
回復
ljy
LV.2
15
2007-10-31 09:54
@banma2001
旁路電容C4,反饋穩壓管D5,電阻R4我都換過,都沒有效果.輕載時就沒有這樣的問題,典型負載就會出現,而且電壓下降現象是個突變的過程,應該不像是穩壓管溫漂.
C4是電流限制電容,你把它換成10uF的試試
0
回復
banma2001
LV.7
16
2007-10-31 10:34
@ljy
C4是電流限制電容,你把它換成10uF的試試
換過的,不起作用
0
回復
2007-10-31 11:31
@banma2001
換過的,不起作用
把輸出濾波電容加大,或換品質好的電容試試; 還可以在穩壓管上串一個47OHM左右的電阻試試.
0
回復
青苔
LV.4
18
2007-12-25 20:56
@powerint_dpa
把輸出濾波電容加大,或換品質好的電容試試;還可以在穩壓管上串一個47OHM左右的電阻試試.
總么沒人回?因該不是這些問題,我今天搞了這個問題一天了.同樣電路同樣元件先次PCB可以,這次新板回來就不行了,搞了一天認為是畫塊的問題.EN/UV不是有非常小的檢測電流,與高壓側有干擾.但現在還是沒有找到解決方案,希望大家來指點,急急!!
0
回復
sunyucen
LV.2
19
2010-03-16 20:48
@banma2001
沒人???

這種問題我見過，我在做TNY279的時候和你的問題一樣。下現在解決了！

0
回復
radio0326
LV.2
20
2010-04-19 13:09
@banma2001
電路圖如下,電壓下降時光耦上光電二極管電壓只有不到0.5V[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/1968661193275469.jpg');}"onmousewheel="returnimgzoom(this);">
穩壓管上添加補賞電阻，下邊添加偏置電阻
0
回復
jack xu
LV.4
21
2010-04-23 09:11
@zhaoshiwen
126:47:21L=0.9MH
你的這個匝數比怎么算出來的，軟件出來的怎么不對?
0
回復
sunyucen
LV.2
22
2010-04-23 13:28
@jack xu
你的這個匝數比怎么算出來的，軟件出來的怎么不對?

我現在也在用PI的TNY280G出現的問題是剛開始是電流很小電流慢慢變大大到保護，也就是電壓不穩，
