選擇 仙童單管IGBT,FGA25N120ANTD的理由;
1. 該管原本為’ 電磁爐’ 專用,只有市場需求巨大的民品,才有優質價廉的新器件被研制.
2. 該管工作頻率40KHZ,焊機的性能價格比大幅提升.
3. 江蘇已有合資廠生產[報價6.6元],不必再用拆機件.
4. 查該管的管壓降,在20A條件下,相當于2只2SK2057的壓降.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/488191192863727.jpg');}" onmousewheel="return imgzoom(this);">

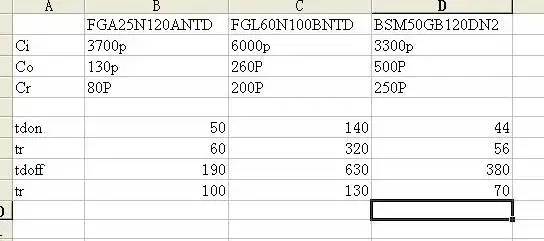

三種IGBT主要特性表,可以看出25N120高頻特性優良.
另一種**60n100的關斷特性看上去慢些!沒多試驗,估不妄評議.

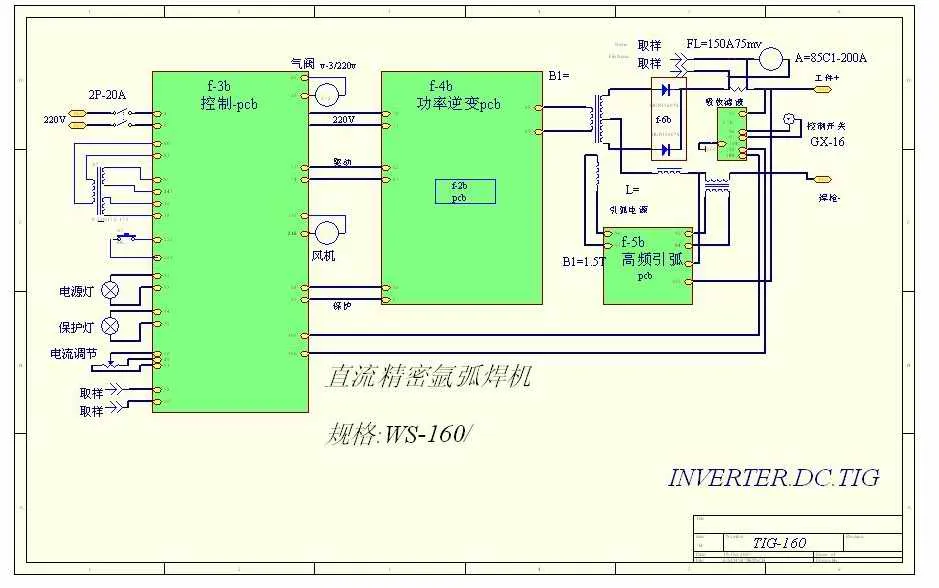

上傳系統圖;錄色方塊為pcb板.越簡單才可靠!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/488191192863838.jpg');}" onmousewheel="return imgzoom(this);">

研制過程;
以可靠為前題,分3塊設計,即; 逆變主電回路,氣閥電路,高頻引弧電路.
上傳系統圖

逆變主電回路;
根據氬弧焊的外特性要求, 參考弧壓特性;U=10+0.04I.
全橋電路,每臂1只25N120管, ,計算過程省略,結果如下;
I1       N      I2        U2
21.4A    5.6    120A    55V
22.8A   7.0    160A    44V
按3C標準用測試臺 ,TIG160滿功率, 交流輸入電流在20.8A,
這對單相220V電網實際上壓力巨大, 實用近似不合理.
從實際情況出發,便攜機型,實足120A,已能滿足75%用戶需求,
實足160A已能滿足95%用戶需求.
所謂的180A及200A機是否有些市場行為呢!?

采用流行的脈沖變壓器EI28-15:8.
全橋電路,脈沖變壓器一拖四,實測驅動對管電流40ma.
說明脈沖變壓器用于45K尚可.

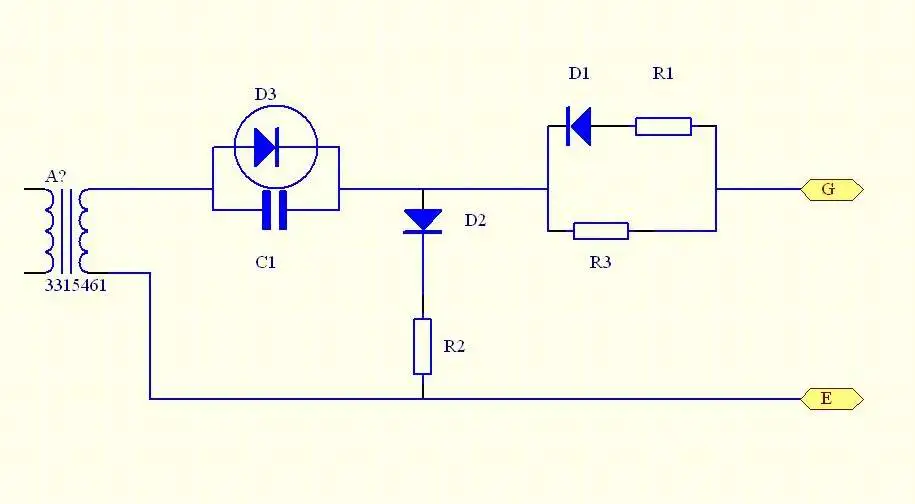

上傳圖;

R1,D1的作用是加速關斷.
R2,D2在窄脈沖時C1上有足夠充電電流.
D3是LED,充當2V穩壓管.
上傳圖,
]500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/488191192864082.jpg');}" onmousewheel="return imgzoom(this);">

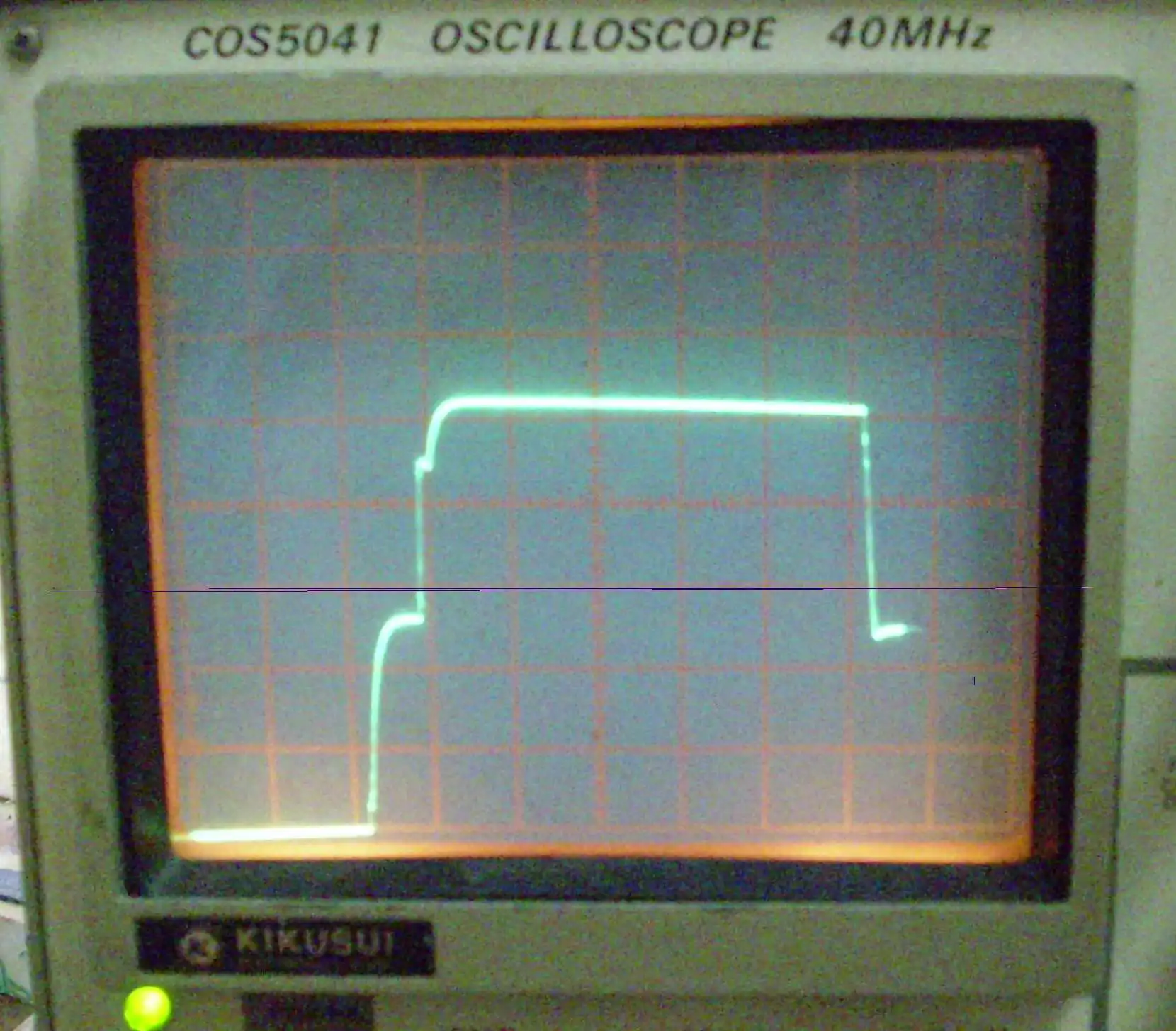

驅動IGBT的GE波形,照片X軸2US/格',Y軸5V/格.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/488191192865225.jpg');}" onmousewheel="return imgzoom(this);">

單管用在40K沒試過.我只敢用30K.高啊.
發熱如何?

行的!讓R1,D1加速關斷IGBT.

你好啊 可不可以把元?dú)饧鍐谓o我發到郵箱啊
feixian_1210@163.com

哦.看來變壓器沒重新設計了?
我覺的如果用單管的話,可以用EE65的,用到200A還有空間.還不怕扇熱.機器結構更簡單.

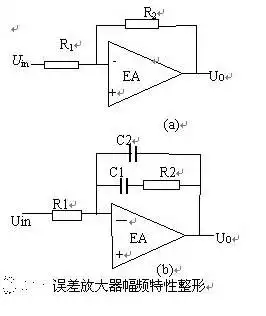

閉環設計,PI校正網絡
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/488191192927782.jpg');}" onmousewheel="return imgzoom(this);">
488191192927820.doc 488191192927853.doc
對小型氬弧焊機可重點抑制高頻噪聲.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/488191192929327.jpg');}" onmousewheel="return imgzoom(this);">

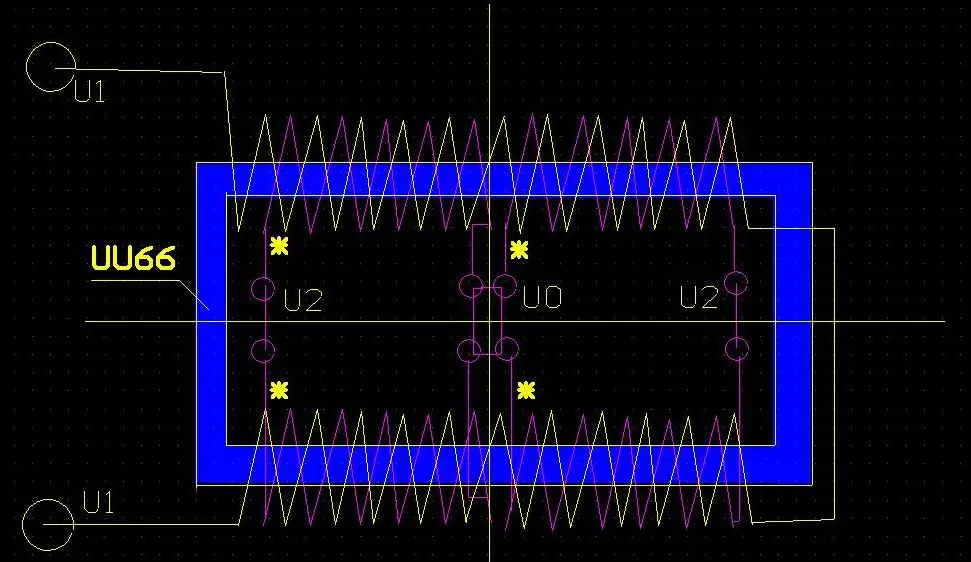

這種主變壓器電性能優良!但初次級3750V耐壓如何辦呵?
請教307***991你了解嗎?

不錯.這是設計的重點.其它都相對容易點.搞好這點輸出電感可以減少很多.

在深圳的人一般都是在一次側套熱縮管.我沒測過他們的耐壓和爬電.
我只好把一次繞在里面.漏感不是很大.能受得了.20K-30K還行.
當然用并繞法是漏感最小了.

在一次側套熱縮管差一點點,比B級低?
上下層繞應差不多!有機會交流一下,要向你學習!

高見!輸出電抗器的電感量大或小是一把雙刃劍!
設計希望小一點,但要補償好,至少系統要可靠穩定!

能發一個脈沖變壓器的驅動電路嗎謝謝

488191192934965.sch
復18帖,驅動電路,很普遍典型!

哈哈.所以我就搞了十六個PI參數.可以不要電感.電流在5A以下都沒問題.最大可達630A.不過安全起見我還是裝了一個小電感.
