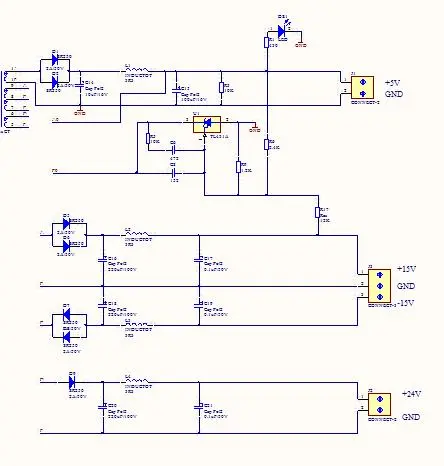

用3844.431反饋組成的四路開關電源.反饋是5V和15V一起組成.當只接5V反饋時,輸出5.02,當只接15V反饋時,該路輸出14.96v.這結果都比較理想.但是當兩路反饋一起接入時,5V輸出只有3.95,15就有21了,這是怎么回事呢?見下圖:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1662521193622434.jpg');}" onmousewheel="return imgzoom(this);">

看不清圖.雙路反饋時的反饋電阻參數有問題,不可能同時滿足條件5V、15V、2.5V.

分壓電阻是這樣的,Va的電壓可以達到2.5V.但是我用3個可調電阻調試也沒有調出來過,他們的變化是相反的.難道真的達不到嗎?那應該怎么辦?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1662521193627050.jpg');}" onmousewheel="return imgzoom(this);">

這個參數應該是正確的.但當R2斷開時,+5V輸出不會是+5V,而是+7.5V,與你上面的說法(只接+5V)不吻合.

當然,只接1路時,R3就取2.4K的了!

還有一個現象就是:如果在+-15和24的輸出端都并上一個幾十歐姆電阻,雙路也可以達到正常,但此時變壓器會有蜂鳴聲!可能是輸出功率太大了吧~

也就是這個電源輸出一定要帶負載,(但這個說法貌似沒有任何根據的)但不知道為什么?

你把15V的那組加上負載再看看．另一組電壓應該不上去了
有類似的產品?懷疑中．．．

關注中

輸出應該與負載沒有關系啊,不然電源外部接不同的負載的話,電壓值不是就不一樣了嗎?

各位高手,最近我設計了一個電源,但總是出現24VDC輸入時占空比不均勻,有點保護狀態. 但輸入30VDC就正常工作.請各位幫忙看看:
設計條件如下:Vin=24vDC~54vDc, F=55KHz, PWM IC: UC3843BV
Vo1=5v/1.5A,Vo2=15V/0.3A,Vo3=15V/0.4A, Efficiency=0.7
變壓器規格:Lp=34.7uH, Np=18T, Ns1(5v/1.5A)=6T,
Ns2(15v/0.3A)=17T,Ns2(15v/0.4A)=17T,
