各位大俠,一個寬占空比變壓器隔離驅動的問題,請指教
電路拓撲:
全部回復(11)
正序查看
倒序查看
@xujiannuaa

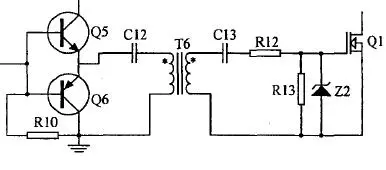

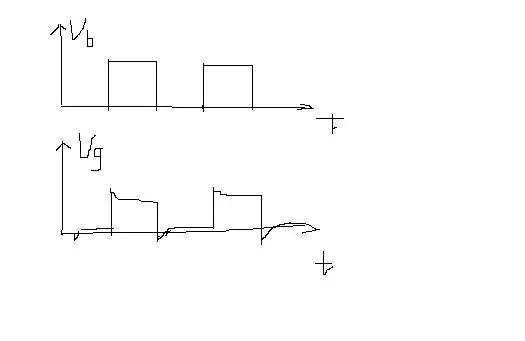

驅動占空比寬范圍變化0-0.98,選用上圖副邊加補償容的電路,當副邊電壓上負下正時候,通過穩壓二極管給副邊補償電容充電,副邊上正下負時,疊加補償容上電壓給MOS驅動.現象:副邊關斷時有零點幾V的負壓后,便產生一個臺階,惡劣情況下有+2V左右,觀察原副邊電容電壓,沒有與這個臺階對應的電壓跌落.請各位幫我分析下,這個臺階產生的原因.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/588811193402227.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xujiannuaa
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/588811193402227.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/588811193402302.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xujiannuaa
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/588811193402302.jpg');}"onmousewheel="returnimgzoom(this);">
Z2換成雙向TVS或兩個穩壓管對頂
0
回復
@xujiannuaa
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/588811193402302.jpg');}"onmousewheel="returnimgzoom(this);">
驅動變壓器漏感和驅動電路的感性引起的，我是這樣猜測的。
0
回復
@xujiannuaa
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/588811193402227.jpg');}"onmousewheel="returnimgzoom(this);">
C13可以不要吧?
0
回復
@xujiannuaa
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/588811193402227.jpg');}"onmousewheel="returnimgzoom(this);">
占空比過了0.5用變壓器驅動不了，理論我也說不上，有過這類經驗
