誰能夠提供一個電子負載原理圖啊,(0-50V 0-10A,500W的)

誰能給一個原理圖給我啊,我想自已做一個電子負載來用,呵呵!
我郵箱是:sanji43@sanjidg.com
謝謝了!急!
全部回復(44)
正序查看
倒序查看
2007-11-06 22:12
此帖已被刪除
0
回復
madboy21
LV.8
3
2007-11-06 22:16
我有做過數控電子負載,不知你需要不?
0
回復
2007-11-07 07:57
@madboy21
我有做過數控電子負載,不知你需要不?
這位朋友,數控電子負載是怎么個理解啊,什么意思啊,
發給我也以啊,我看看,看看能不能做,謝謝了,
0
回復
2007-11-07 08:00
@yifeng5452
此帖已被刪除
這個網站怎么是搞什么的啊
0
回復
madboy21
LV.8
6
2007-11-07 09:59
@computerpower
這位朋友,數控電子負載是怎么個理解啊,什么意思啊,發給我也以啊,我看看,看看能不能做,謝謝了,
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.
下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)

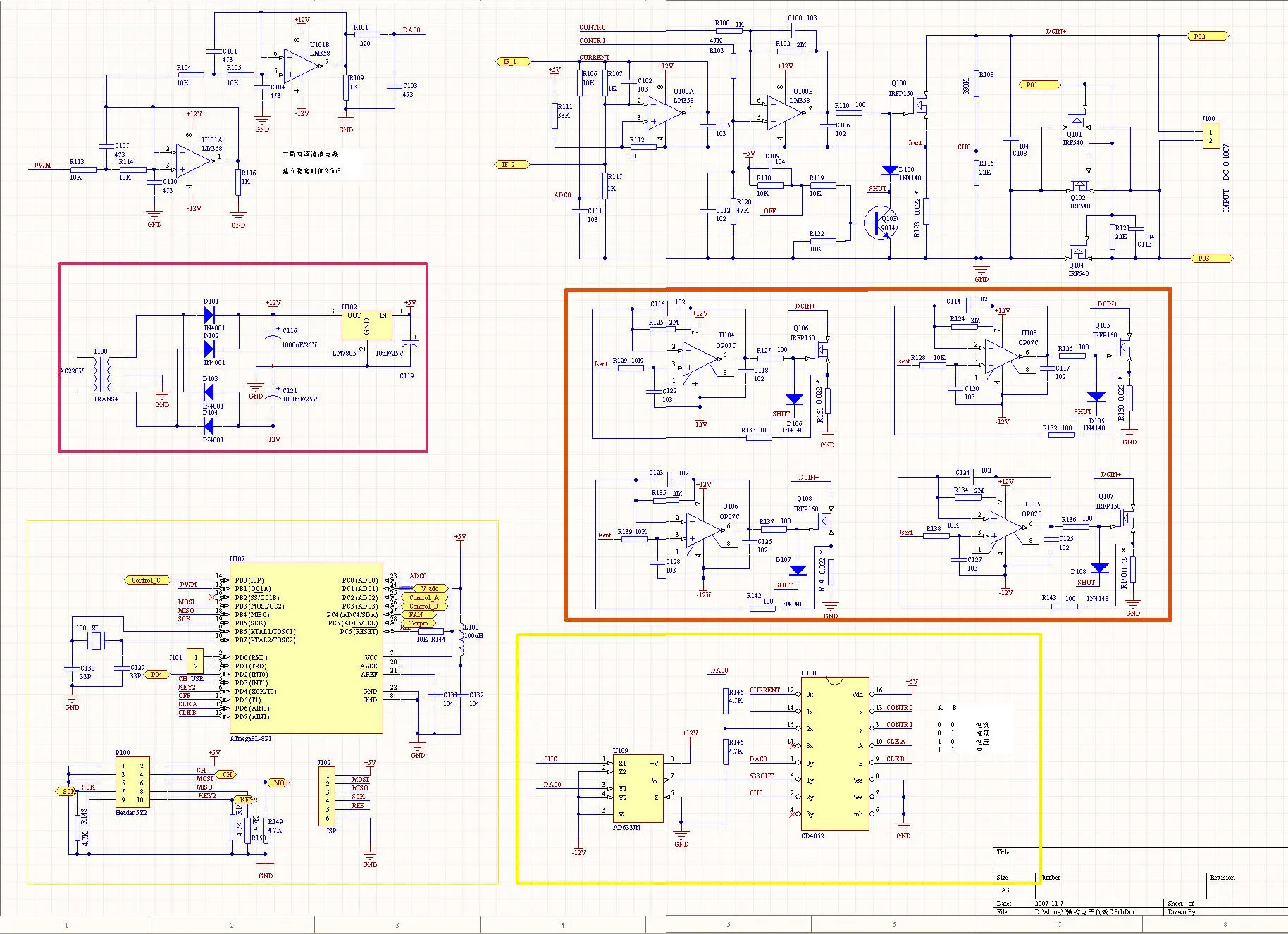

主控圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}" onmousewheel="return imgzoom(this);">

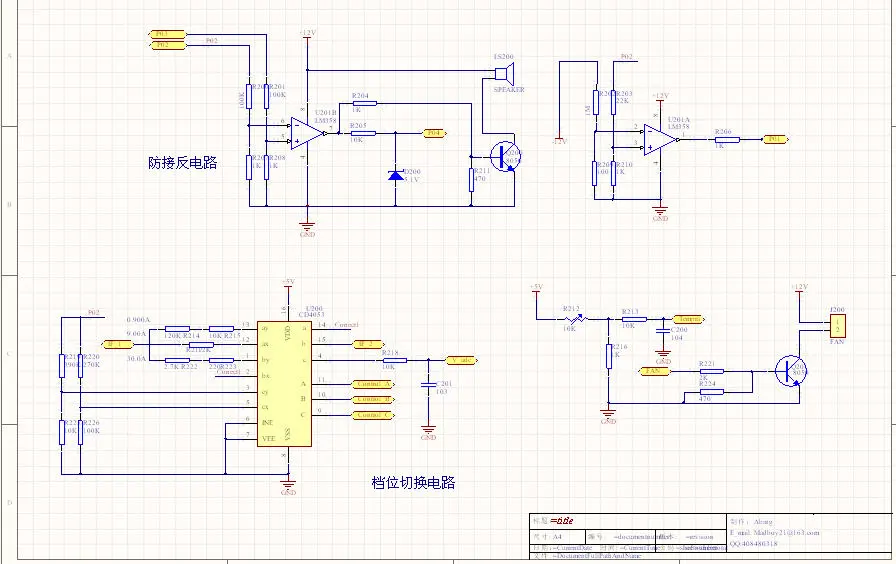

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}" onmousewheel="return imgzoom(this);">

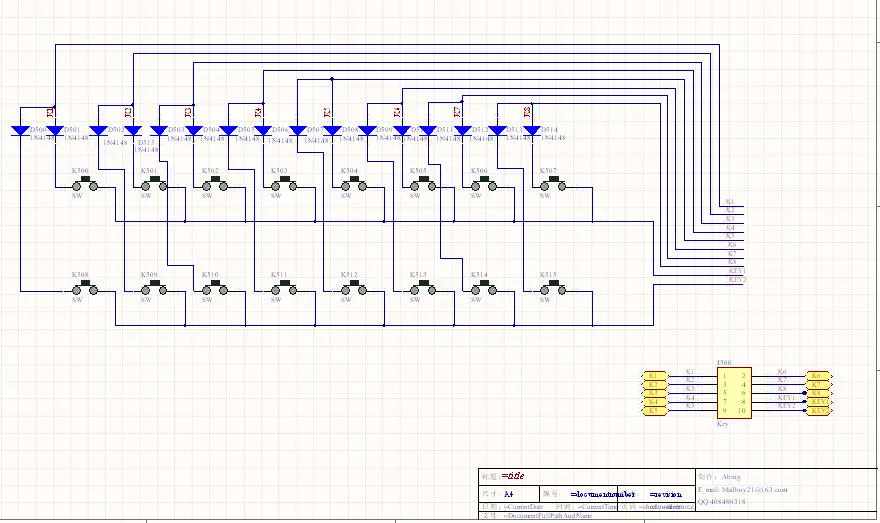

KEY:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}" onmousewheel="return imgzoom(this);">

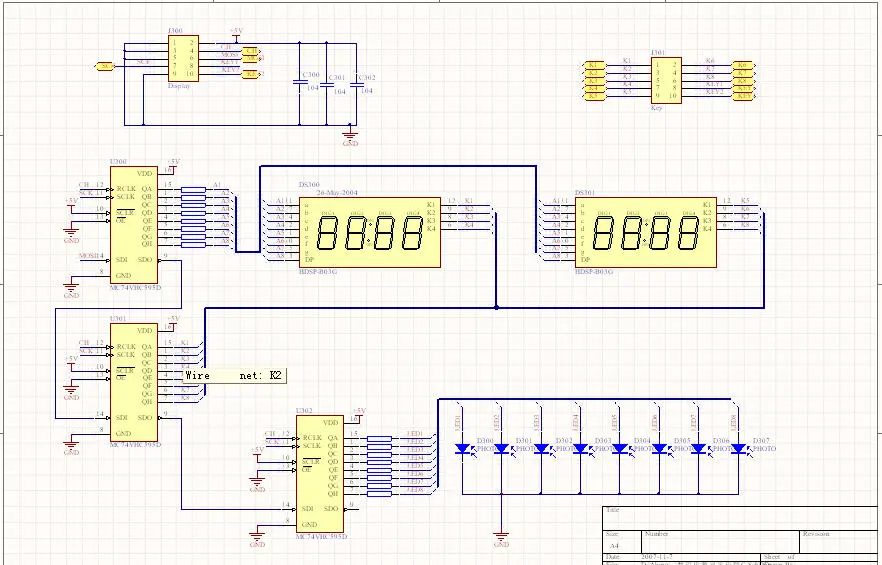

DISPLAY:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}" onmousewheel="return imgzoom(this);">


另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
0
回復
2007-11-07 12:52
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
朋友,有沒有電路簡單一點的啊
0
回復
madboy21
LV.8
8
2007-11-07 15:28
@computerpower
朋友,有沒有電路簡單一點的啊
電子負載設計基礎.pdf
0
回復
2008-05-10 13:54
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
您好,,ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232接口的可不可以發到我郵箱啊hanxuan323966@sina.com,謝謝啊,有沒有簡單點的啊
0
回復
myloveandy
LV.1
10
2008-06-18 11:46
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
給我一份好嗎?myloveandy@163.com
0
回復
wuxisftx
LV.2
11
2008-11-08 22:06
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
你好,可以給我發一份嗎?有幾張圖看不清,謝謝大俠!wuxisftx@hotmail.com
0
回復
lbl99
LV.4
12
2008-11-10 12:40
@madboy21
電子負載設計基礎.pdf
原理講的很清楚,謝謝.
0
回復
powerz
LV.3
13
2008-11-14 17:48
@madboy21
電子負載設計基礎.pdf
經典,內容很精彩!通俗易懂!
0
回復
xox1
LV.1
14
2009-03-30 11:35
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
有的圖看不清,能否給一份清楚的yang__xox@hotmailcom,謝謝~
0
回復
2009-04-02 17:06
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
整套方案賣出價是多少?
0
回復
lism
LV.5
16
2009-04-03 23:34
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
圖中驅動功率管的運放,輸出接的102電容應該移到功率管的G腳,才能減少震蕩.
0
回復
lism
LV.5
17
2009-04-03 23:39

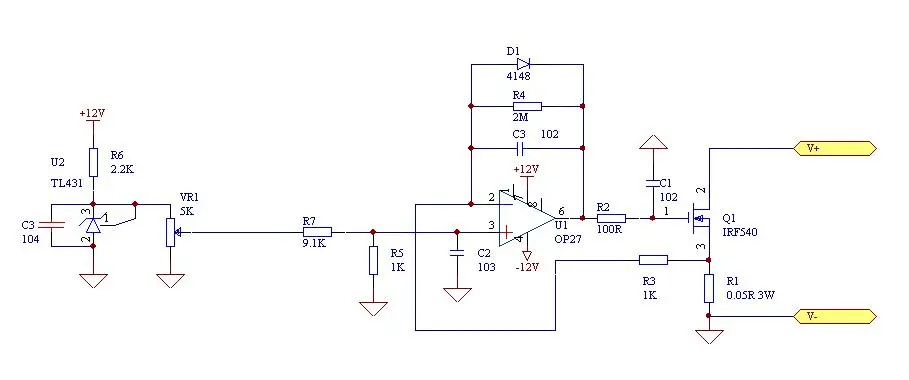

簡易負載原理圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/175391238772931.jpg');}" onmousewheel="return imgzoom(this);">




專業提供電子負載、老化負載、老化監控系統;提供生產線自動測量、各種老化監控方案.
15820888120  QQ:404792565
0
回復
madboy21
LV.8
18
2009-04-03 23:43
@lism
圖中驅動功率管的運放,輸出接的102電容應該移到功率管的G腳,才能減少震蕩.
收到你的站內信,LM358輸出加一小電容能更穩定358的輸出這是我電路調式經驗值,而102接于MOS管G極不知用處大不?MOS門極電容差不多也達這個值,如再加一電容會影響控制響應,歡迎拍磚!!!
0
回復
lism
LV.5
19
2009-04-06 03:08
@lism
簡易負載原理圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/175391238772931.jpg');}"onmousewheel="returnimgzoom(this);">專業提供電子負載、老化負載、老化監控系統;提供生產線自動測量、各種老化監控方案.15820888120  QQ:404792565
我們誠以十幾年的負載制作經驗為大家服務!

提醒大家,電子負載是長期工作在惡劣環境(45度以上)的產品,產品的合理性,可靠性,是通過觀看造工、布局,和試用得出結論的.


切勿聽信廣告亂吹,蒙受損失.


老化負載是一次性投資.
切勿貪一時便宜,造成更大損失.
0
回復
lyshao8
LV.1
20
2009-04-28 09:40
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
madboy21,你好!
我目前正準備做電子負載,看到你的帖子:ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,不知怎么聯系你?方便的話給我一份好嗎?lyshao@sina.com

                              謝謝!
0
回復
ghz3721
LV.1
21
2009-06-09 21:28
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
你好!我想做一個電子負載,能不能將你的高精度數控電子負載的SCH和PCB圖發一份給我,我的郵箱:ghz3721@163.com , 謝謝!
0
回復
2009-06-29 20:40
@lism
簡易負載原理圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/175391238772931.jpg');}"onmousewheel="returnimgzoom(this);">專業提供電子負載、老化負載、老化監控系統;提供生產線自動測量、各種老化監控方案.15820888120  QQ:404792565
lism先生:你好~你分享的這個負載是可以承受多大A.V.W~~
0
回復
zhou123
LV.2
23
2009-07-23 08:16
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
您好,,ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232接口的可不可以發到我郵箱啊yp6519@163..com,謝謝
0
回復
wuyuki
LV.5
24
2009-07-23 09:07
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
幾百瓦就給你白白浪費了
0
回復
sxmlyy
LV.1
25
2009-08-10 21:57
@xuxiaobo2009
lism先生:你好~你分享的這個負載是可以承受多大A.V.W~~
好東西!!師兄能不能也來一份!!!155343270@qq.com.多謝!!呵呵
0
回復
lism
LV.5
26
2009-08-14 03:38
@xuxiaobo2009
lism先生:你好~你分享的這個負載是可以承受多大A.V.W~~
功率、電流、耐壓等和功率管有關.


建議用我們的電子負載模塊,自己做省不了多少錢,而且可靠性、穩定性都不好.


詳情請看
http://bbs.dianyuan.com/topic/498745
0
回復
liqi126628
LV.1
27
2009-12-01 20:11
@lism
功率、電流、耐壓等和功率管有關.建議用我們的電子負載模塊,自己做省不了多少錢,而且可靠性、穩定性都不好.詳情請看http://bbs.dianyuan.com/topic/498745
madboy21,你好!
我目前正準備做電子負載,看到你的帖子:ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,不知怎么聯系你?方便的話給我一份好嗎?liqi@yahoo.com.cn

謝謝
0
回復
qinzutaim
LV.11
28
2009-12-02 10:15
@madboy21
電子負載設計基礎.pdf
踩一下,做個記號!
0
回復
lizlk
LV.10
29
2009-12-02 10:36
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.
不錯高人!
0
回復
2010-01-19 07:04
@madboy21
數控電子負載是指,恒壓或恒流值是由數字輸入與設定的.比方說可以直接從按建輸入你所需要的工作電流或電壓值.下面這個電子負載采用M8作為主控MCU,M8本身含10位ADC,電壓檢測檔位有0-10.00、0-100.0兩檔,電流檔位有0-1.000A、0-10.00A、0-30.0A電壓電流全自動分檔.利用M8的PWM做為DAC輸出(11位)主控圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400556.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400588.jpg');}"onmousewheel="returnimgzoom(this);">KEY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400605.jpg');}"onmousewheel="returnimgzoom(this);">DISPLAY:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2045691194400622.jpg');}"onmousewheel="returnimgzoom(this);">另本人還制作過一款采用ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,有興趣的朋友可與我聯系.

很好。不過我需要在老化房中使用的電子負載，有這方面的資料可E-mail給我，huilei-2008@163.com

0
回復
2010-01-19 13:47
@madboy21
收到你的站內信,LM358輸出加一小電容能更穩定358的輸出這是我電路調式經驗值,而102接于MOS管G極不知用處大不?MOS門極電容差不多也達這個值,如再加一電容會影響控制響應,歡迎拍磚!!!
madboy21,你好!

我目前正準備做電子負載,看到你的帖子:ATmega64+16位ADC及16位DAC芯片制作的高精度電子負載,帶232與485通信端口,不知怎么聯系你?方便的話給我一份好嗎yj_invtek@163.com
