正在設計一個80W反激電源,在MOS管驅動電路上怎么也想不好!我是一個新手,懇請各位高手能指點一下!

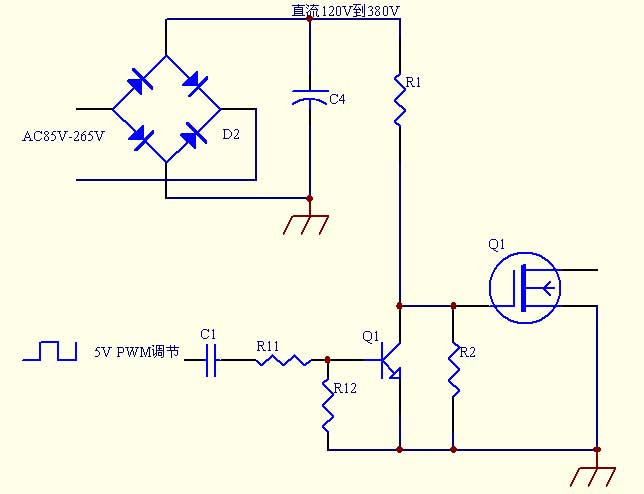

電路圖如下:
關鍵是驅動電壓從哪里取,我想現在這個圖肯定是不行的,直接從高壓直流母線上接,能提供的驅動電流太小了.可是我從哪里接到一個合適10-18V驅動電源呢?
還有我MOS管用9N60,查手冊Vgs=4V以上,那5V PWM信號能驅動嗎?
