請教如何用51單片機驅動4寸的數碼管
請教如何用51單片機驅動4寸的數碼管,4寸的數碼管單段好像由7至8只發光二極管串聯組成的,驅動電壓應該要16V以上吧?而單片機是5V的電壓,請教應該如何用5V的驅動16V的數碼管?
全部回復(3)
正序查看
倒序查看
@whatcall
選擇適合的三極管或MOSFET作為電流放大和電平轉換.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2054021195130680.jpg');}" onmousewheel="return imgzoom(this);">

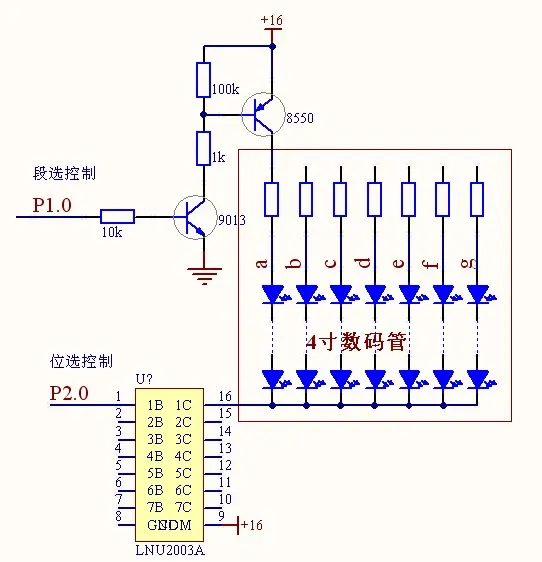

請教如果用共陰數碼管,如圖這樣的驅動可以用嗎?(四寸數碼管的電壓可能高于16V,此圖我只是代表一下,可行的話電壓到時可提高).這樣的控制單片機輸出都是高電平有效了,單片機的輸出電流會夠嗎?如果在單片機輸出端都接上上拉電阻(如10K),是不是會提高單片機的高電平驅動能力?
請老師們指點!謝謝!
0
回復
@ugdu3021
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2054021195130680.jpg');}"onmousewheel="returnimgzoom(this);">請教如果用共陰數碼管,如圖這樣的驅動可以用嗎?(四寸數碼管的電壓可能高于16V,此圖我只是代表一下,可行的話電壓到時可提高).這樣的控制單片機輸出都是高電平有效了,單片機的輸出電流會夠嗎?如果在單片機輸出端都接上上拉電阻(如10K),是不是會提高單片機的高電平驅動能力?請老師們指點!謝謝!
怎么沒有老師指點啊?
