1.方案名稱：PT4501

２.方案品牌：上海華潤矽威

３.方案簡介：

概述PT4501是一款高精度降壓型三端LED恒流驅動芯片。 芯片工作在準諧振模式，適用于85Vac~265Vac全范圍輸入 電壓的非隔離降壓型LED恒流電源。 PT4501在單芯片上集成了500V功率MOS、高壓自供電 電路以及專利的采樣電路，無需啟動電阻以及反饋電阻。 三個引腳的封裝簡化了PCB的設計，系統只需要很少的外 圍元件，極大的節約了系統成本和體積。 PT4501采用高可靠性的恒流控制方式實現了優異的 線性調整率、負載調整率及溫度特性。輸出電流量產偏差 在+/-3%以內。 PT4501提供完善的保護功能：包含LED開路/短路保護、 電感短路保護以及過溫保護等。 PT4501采用TO92-3L，SOT89-3L等封裝。

特點? 高壓?jiǎn)涡酒?500V 功率管，穩定性高 ?

BOM 業內最精簡，外圍僅 8 個元件 ?

電感電流準諧振模式(QR)，降低開關損耗 ?

 帶載最高16W，效率最高可達93% ? +/-3%電流精度 ?

優異的線性調整率，負載調整率和溫度特性 ?

LED 開路保護 ? LED 短路保護 ? 芯片供電欠壓保護 ? 過溫保護 ? 支持TO92-3L等多種封裝

應用 ：ED蠟燭燈，球泡燈 ? LED筒燈，日光燈

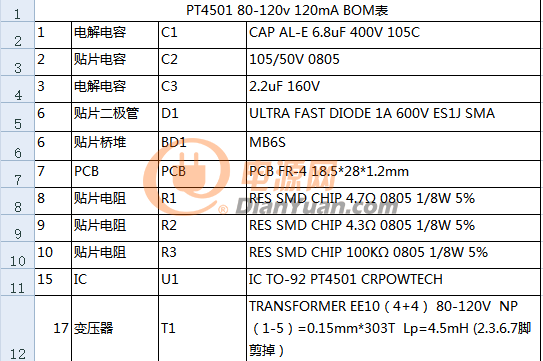

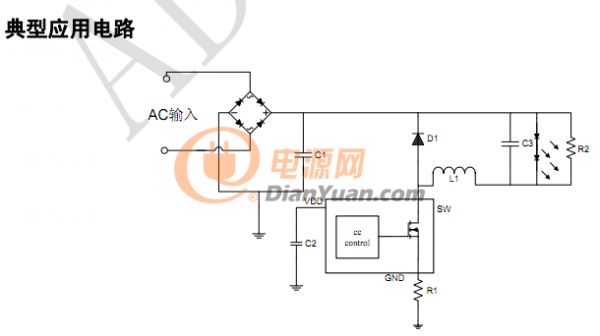

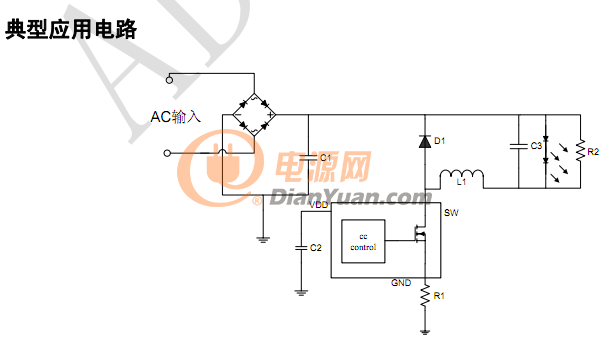

６.方案電路圖：
