求教關斷電容耐壓的選取

我的單硅后級倍壓輸出600V 關斷電容CBB630V放炮了,要是800V要多少啊?

全部回復(4)

只看樓主

正序查看

倒序查看

szhya

LV.3

2007-11-20 08:20

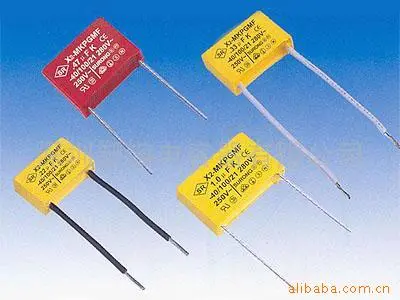

我有一臺350W的機器,直流600多伏的,用的電容是耐壓280V交流x2的安規電容,用了很長時間都沒事

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1324341195518072.jpg');}" onmousewheel="return imgzoom(this);">

回復

szhya

LV.3

2007-11-20 08:25

@szhya

我有一臺350W的機器,直流600多伏的,用的電容是耐壓280V交流x2的安規電容,用了很長時間都沒事[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1324341195518072.jpg');}"onmousewheel="returnimgzoom(this);">

哈哈!我在網上找到的安規電容的參數
X1,X2,X3以及Y1,Y2,Y3,Y4指的是安全等級.
具體如下:
安規電容安全等級應用中允許的峰值脈沖電壓過電壓等級(IEC664)
X1 >2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ

X3 ≤1.2kV ——
安規電容安全等級絕緣類型額定電壓范圍
Y1 雙重絕緣或加強絕緣 ≥ 250V
Y2 基本絕緣或附加絕緣 ≥150V ≤250V
Y3 基本絕緣或附加絕緣 ≥150V ≤250V
Y4 基本絕緣或附加絕緣 <150V
Y電容的電容量必須受到限制,從而達到控制在額定頻率及額定電壓作用下,流過它的漏電流的大小和對系統EMC性能影響的目的.GJB151規定Y電容的容量應不大于0.1uF.Y電容除符合相應的電網電壓耐壓外,還要求這種電容器在電氣和機械性能方面有足夠的安全余量,避免在極端惡劣環境條件下出現擊穿短路現象
作為安規電容之一的X電容,也要求必須取得安全檢測機構的認證.X電容一般都標有安全認證標志和耐壓AC250V或AC275V字樣,但其真正的直流耐壓高達2000V以上,使用的時候不要隨意使用標稱耐壓AC250V或者DC400V之類的的普通電容來代用.
看來安規電容在電魚機上用是最好不過了
