請問R2和CP1有什么用途?

這個圖是我上一年發表的吧!老兄你還存好?這圖砂太合適大量生產,但如果是做來玩一下,還是可以的.,但前級的IC4腳不要直接接地,因為這樣驅動管很容易發熱,熱敏保護最好不要放在后級保護上,這樣當溫度高時,很容易燒后級的管,這個圖上沒低壓保護.

不好意思R2和CP1應該是接地的

我想請教一下R3和R4不是低壓保護嗎?

R1R2才是低壓保護.R3R4是電壓補償12V電壓下降.驅動脈寬增大

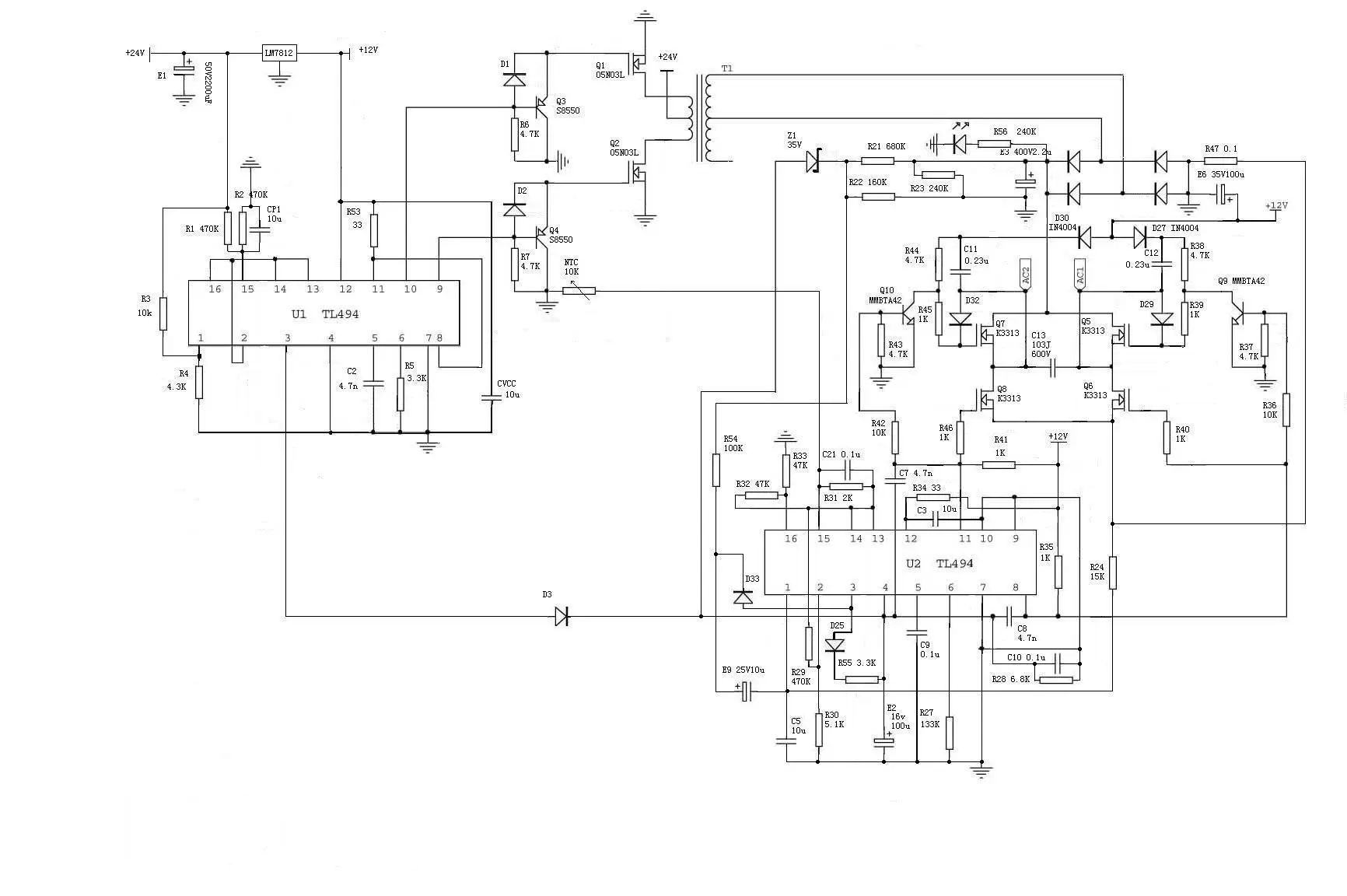

不好意思這幅圖是我從一個成品100W的逆變器上畫下來的,并不是保存你去年發表的圖,還有高壓低壓保護我試過它都起作用,怎么說會沒有低壓保護,這本來是12V的因為我的需要想該成24V所以我把圖貼上來只是想請教有經驗的各位老師幫我一下,需要改動什么元件?因為我對逆變器的電路不是太了解,主要就是高低壓保護的電阻需要改成多大的阻值,變壓器我已經改好了,還有就是輸出電壓在哪兩個電阻上可以調節?希望有實踐經驗的老師可以能幫忙一下小弟,小弟在此先謝了!!!!這是我剛剛修整過的圖,幫忙看一下.



500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1484231196056385.jpg');}" onmousewheel="return imgzoom(this);">

R21R22輸出電壓在這兩個電阻上可以調節
R1R2R3R4只改R4為1.8K  R2為160K

非常感謝您的指教,順便還想請教一下改24V,Z1應該選用多大的穩壓管比較合適?

改24V.實在看不出Z1有重新選擇的必要
Q1Q2--05N03L的參數是5A30V嗎.我找不到參數哦.
如是30V請重新選擇場管

謝了,我試過了Z1是沒有必要改動,Q1和Q2我選用的是IRFZ46N應該不會有問題的吧,我用100W的燈泡長時間工作測試(有二十幾個小時吧)連續工作,除了外殼溫度有輕微燙手(溫度始終保持這樣,我沒有加風扇)其他的沒有發現什么問題,對了這個電路是貼片雙面板的,多謝你的指教

我說你第一次發的圖沒低壓保護是沒錯的,因為你的R2跟cp1沒接地,第二次發的就有低壓護了.因為你的R2跟cp1已接地.

如果要把12V的改成24V的,主要改過壓保護,低壓保護,還有的就是功率保護.你能把它畫出來,證明你要找這幾個保點不是問題.一般來說,如果你的保護電路裝在后級的話,都 不來可能搞得了好質量的機.因為后級很容易受保護功能的影響而壞.最好不要把保護放在后級.任何保護都 不要放.從電路上看,你改24 V是不用動的后級驅動電路的.主要把前級的R3,R4,R1,R2,后級的R47調一下就可以了.我從電路上看你這個圖不可能做得了高質量的機.因你的功率保護,溫度保護都 放在后級上了,你不信就接一個800W的負載試一下,你的機肯定會燒壞.如果你把它放到前級去,短路也不會有事.我不知你這個機子是否是賣到得力的機子.或是茂潤出的.這種電路是它哪兩個廠的,是我早期用過的電路.一模一樣.現在我都 不用了.就是因為這兩個問題的存在,現在新出的機子都 把保護放到前級的,這兩個公司的機子都 是我往年設計過的.

還有的就是,你要把變壓器的初級的線數加多一半,線徑可以減小一半.如果要穩定點,兩494要加一個12V的穩壓.

多謝你的幫忙指導,聽得出來你應該是個專業的行家了,我以前搞過電器,所以做個電路圖應該不是問題,不過對這種逆變器實在不太懂,以前了解過普通的晶體管做的逆變器,至于我買的這種逆變器是哪一家的,我也不清楚,我是在網上購的,如果要改24V你說的那幾個電阻我應該改成多大的,還有如果把保護電路放在前級我應該怎么改,能不能還請你幫我把貼上去的電路修改一下,把保護電路放在前級貼個圖上來,如果不方便公開貼上來,發到我的郵箱也可以,小弟先謝了,還望請你多幫忙.我的郵箱是:songzdz@126.com,或者QQ聯系也行:693868408

對了,12V的穩壓我在輸入端加的7812是否可以,R47只有0.1歐也需要改動嗎

我說錯了,如果你的輸出電壓不變,功率保護是不用調的.不過最好調成0.22的,因為這樣可以加大它的峰值,增強其驅動力.它其相應的功率保護元件又要調了,也就是R30要調小.把C5調到22UF以上.

不好意思,因為你的圖是畫圖搞的,很難改.我現發一個完成的圖給你參考下.感到有用的,就用吧!這是一個很成功的圖紙.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1027791196428835.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1027791196428971.bmp');}" onmousewheel="return imgzoom(this);">

1--欠壓比過壓重要.蓄電池欠壓將造成致命傷害.
2--4腳莫名其妙.4腳是死區時間控制.用于軟起動

不好意思,你發的圖我看不清楚,你能不能發到我的郵箱或用QQ把文件傳給我,我有Protel 99 SE的軟件,先謝了

這個電路是有欠壓保護的,Q1就是,4腳是軟起動,但你要視功率而定,不要死板.加電阻是控制其控PWM寬度不要超過50%.

不好意思,這是我的產品圖,我主能給你參考,并不是為你搞一款產品出來.如要你是搞生產用的,還是自己想法子.

承教了...你加大死區時間.取消軟啟動
我對你的賣400元的逆變套件的圖紙很感興趣.其無別意.只為學習
望能發一份給我a2580782@163.com

不好意思我想你誤會了,我不是搞生產的,你的圖我真的是看不清楚,我如果搞生產像我這樣的菜鳥對逆變器電路一竅不通其不是虧大了,呵,我本想得到你們高手的指教,既然是你們的商業秘密,也就算了.

準正弦波,現在沒有什么秘密可說的,在市 面出現的準正弦基本上原理是一樣的.但我也不好我的產全圖發給你吧!

沒關系了,你能幫忙指導已經是非常感謝了,對了請你幫忙改的那個圖有好嗎?

你貼的這個圖我仔細的看了一下,不知道不清楚還是我看錯了,功率保護和溫度保護好象還是在后級電路上是嗎?還有后級電路8,11腳電路上電阻旁邊各接一個二級管是起什么作用?望能告知一下.

后級的IO不用聯,哪是雙重保護用的,你就聯前級的IO就可以了.溫度保護你可以把它移到前邊去!這你得動點腦了!
