用LT1170開關芯片做升壓電路,奇怪啊!!

用LT1170開關芯片做升壓電路,奇怪啊!!但其輸出電壓用500豪伏檔示波器查看,發現有抖動現象,抖動反圍是:0--400毫伏.
整個波形是鋸齒波形紋波,但不時會出現一或兩個較大的鋸齒波.
高手救我啊!這是咋回事啊?

全部回復(13)

只看樓主

正序查看

倒序查看

xyhaxxy

LV.3

2005-01-21 11:51

如何消除輸出電壓抖動呀??
沒人理我啊?
太冷漠了!!

回復

power3000

LV.5

2005-01-21 11:53

@xyhaxxy

如何消除輸出電壓抖動呀??沒人理我啊?太冷漠了!!

電路發來看看

回復

再回首

LV.6

2005-01-21 12:15

把補償腳(1腳)加一個104到地,原RC網絡不變,試試看.

回復

xyhaxxy

LV.3

2005-01-21 13:33

@再回首

把補償腳(1腳)加一個104到地,原RC網絡不變,試試看.

謝謝AY001的回復!!我去試試!

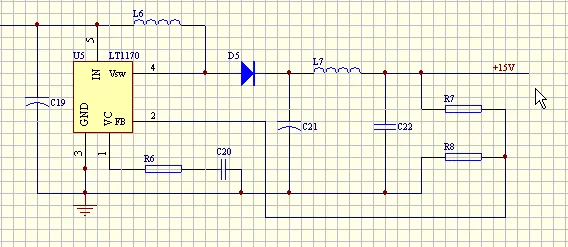

這是我的電路圖!!請幫忙分析.

回復

xyhaxxy

LV.3

2005-01-21 13:33

@xyhaxxy

謝謝AY001的回復!!我去試試!這是我的電路圖!!請幫忙分析.

謝謝AY001的回復!!我去試試!
這是我的電路圖!!請幫忙分析.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106285627.png');}" onmousewheel="return imgzoom(this);">

回復

xyhaxxy

LV.3

2005-01-21 15:41

@xyhaxxy

謝謝AY001的回復!!我去試試!這是我的電路圖!!請幫忙分析.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106285627.png');}"onmousewheel="returnimgzoom(this);">

我接了一個104電容啊,還是不行啊!還抖動!1

回復

xyhaxxy

LV.3

2005-01-21 17:28

@xyhaxxy

我接了一個104電容啊,還是不行啊!還抖動!1

難道就沒有人知道了?
一群廢物啊!!!11

回復

wyc007

LV.6

2005-01-21 17:43

@xyhaxxy

難道就沒有人知道了?一群廢物啊!!!11

1106300566.pdf 1106300589.txt

回復

再回首

LV.6

2005-01-21 20:45

@xyhaxxy

難道就沒有人知道了?一群廢物啊!!!11

大家都成廢物了,還有誰幫您,后生仔以后改掉這種狂妄浮噪的性格.
LT1170系列不管是升壓、降壓、隔離反激.我都做過一些量產產品、多數都是為車載設備做電源配套的.不說很牛B但少說也算知其一二,不忍心看你急壞身子,還是說上兩點:
發生你說的現象,首先分析一下你的PCB布局,開關電源很多不良都是因PCB布局造成的;其次,你的反饋應接在二次濾波之前這樣可以減少因LC延時帶來的自激振蕩.
LT1170系列可以說是傻瓜芯片,你如果再做不成就不要罵別人了.

一位好心又不忍別人痛苦的長輩.

回復

xyhaxxy

LV.3

2005-01-25 17:52

@再回首

大家都成廢物了,還有誰幫您,后生仔以后改掉這種狂妄浮噪的性格.LT1170系列不管是升壓、降壓、隔離反激.我都做過一些量產產品、多數都是為車載設備做電源配套的.不說很牛B但少說也算知其一二,不忍心看你急壞身子,還是說上兩點:發生你說的現象,首先分析一下你的PCB布局,開關電源很多不良都是因PCB布局造成的;其次,你的反饋應接在二次濾波之前這樣可以減少因LC延時帶來的自激振蕩.LT1170系列可以說是傻瓜芯片,你如果再做不成就不要罵別人了.一位好心又不忍別人痛苦的長輩.

哈哈,對不起了.AY001,您是個好人啊!!
向您學習啊!
這個問題我已解決,是由于壓差過大的原因!
謝謝!!

回復

wangmn

LV.4

2007-01-06 13:33

@再回首

大家都成廢物了,還有誰幫您,后生仔以后改掉這種狂妄浮噪的性格.LT1170系列不管是升壓、降壓、隔離反激.我都做過一些量產產品、多數都是為車載設備做電源配套的.不說很牛B但少說也算知其一二,不忍心看你急壞身子,還是說上兩點:發生你說的現象,首先分析一下你的PCB布局,開關電源很多不良都是因PCB布局造成的;其次,你的反饋應接在二次濾波之前這樣可以減少因LC延時帶來的自激振蕩.LT1170系列可以說是傻瓜芯片,你如果再做不成就不要罵別人了.一位好心又不忍別人痛苦的長輩.

終于找到老手了!請教,LT1170之類升壓BOOST電路,有無過壓、短路保護?我用MC34063做的,多次試驗,沒法做到短路保護.您有好的建議嗎?謝謝您.

回復
