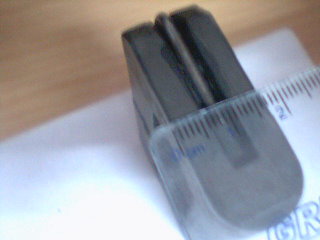

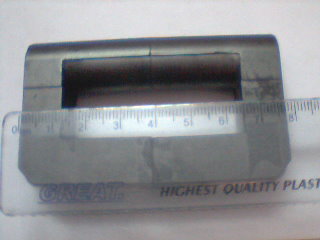

我做了300W,應該還有余量;其實29.34的高壓包的磁芯都一樣大;
只是磁芯窗口34寸要大一點;還有一種是背投機的高壓包磁芯窗口還要大一點;如果次級多繞一倍用橋式整流都有空間的;
我準備用橋式整流再做一個,效率更高一些;

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1691251196485770.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1691251196485792.bmp');}" onmousewheel="return imgzoom(this);">用的是蝦機電路500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1691251196486043.bmp');}" onmousewheel="return imgzoom(this);">

可以做多少瓦

單端自激的功率因該不大.

200W左右
單端的效率不高

把R1改用2.2K功率會變大的  不知會不會損壞3DD15D

不接后級有多少伏的輸出

沒人回答嗎////

自激的可以做到200瓦左右.用ne555可以做到400瓦左右 .

摘自網上:輸出功率和磁芯尺寸的關系
轉載電子愛好者網站發表用戶:金可 發表時間:2007-3-5 12:22:16

常用下式來估算磁芯的最大輸出功率:Po = m * f * Ae * Ac
推挽電路m=3.2,單端正激電路m=1.6,半橋和全橋m=4.48
電視機行輸出變壓器常用的三種U型磁芯,U12、U16、U18的Ae與Ac乘積分別為6.12、14.9、30.4(平方厘米),如果頻率取f=20KHZ,采用推挽電路,則可算得這三種磁芯可提供的最大輸出功率為:
  U12:Po = 3.2*20*6.12 = 548 W
  U16:Po = 3.2*20*14.9 = 954W
  U18:Po = 3.2*20*30.4 = 1945W
這種U型磁芯窗口面積很大適合高壓大功率的場合,但磁路較長,初、次級耦合度較差,漏感大.再次強調,算出的最大功率只是說明該磁芯的能力,大材小用可以,小材大用就不行了.
磁芯選定之后,最大輸出功率和工作頻率有關.
