12V節能燈在這設專帖,望多多交流!

全部回復(67)
正序查看
倒序查看

0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106446547.gif');}"onmousewheel="returnimgzoom(this);">這是本論壇中一網友提供的,我在這集中一下.

0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106446658.gif');}"onmousewheel="returnimgzoom(this);">

0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106447031.jpg');}"onmousewheel="returnimgzoom(this);">

0
回復
@wjhq1026

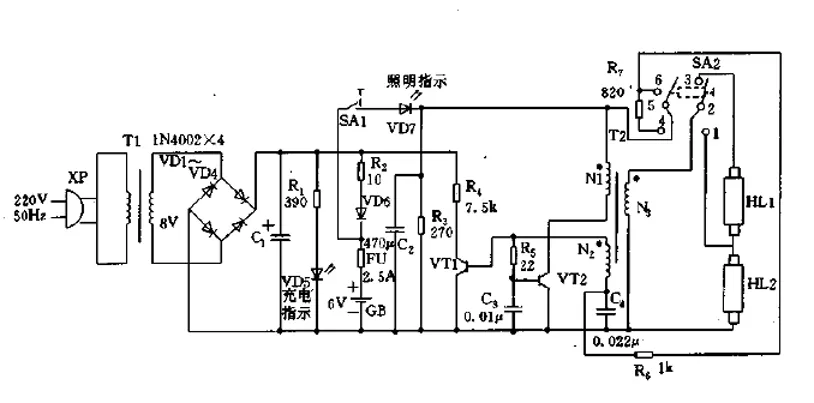

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106447521.jpg');}"onmousewheel="returnimgzoom(this);">

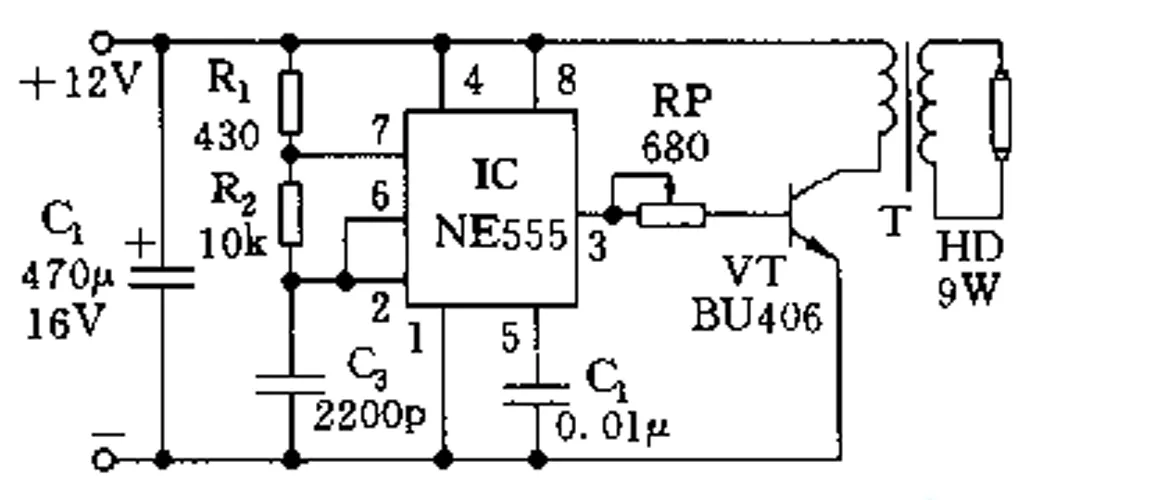

好!!!我頂!臺兄有沒有DC24 72W的原理圖,發上來看看!
0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106446658.gif');}"onmousewheel="returnimgzoom(this);">
做好DC燈以上的圖都可以.但關鍵防止燈發黑.一般采用電容鎮流.波形要
對稱,最好要正式弦波初邊的電感及電容.
對稱,最好要正式弦波初邊的電感及電容.
0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106447031.jpg');}"onmousewheel="returnimgzoom(this);">

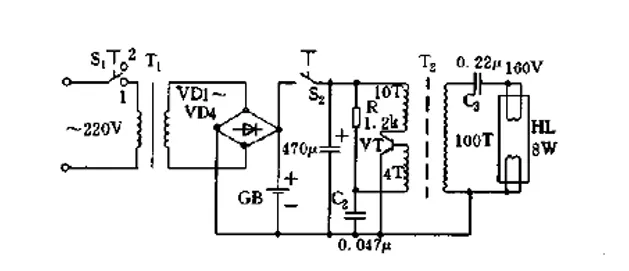

對下圖比較感興趣,初級這邊的線圈的同名端怎么整的!
我分析的工作過程,覺得應該是10T的跟4T的繞向一樣!100T的隨便!
這個電路的效率是不是很不高?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.comhttp://www.wb-power.com/bbs/u/25/1106447031.jpg');}" onmousewheel="return imgzoom(this);">
我分析的工作過程,覺得應該是10T的跟4T的繞向一樣!100T的隨便!
這個電路的效率是不是很不高?

0
回復
@uffspace
對下圖比較感興趣,初級這邊的線圈的同名端怎么整的!我分析的工作過程,覺得應該是10T的跟4T的繞向一樣!100T的隨便!這個電路的效率是不是很不高?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.comhttp://www.wb-power.com/bbs/u/25/1106447031.jpg');}"onmousewheel="returnimgzoom(this);">

0
回復
@wlqepwq
頂!電路不錯,但沒有做過這些電路的人提供一下制作經驗,和使用效果,做低壓節能燈最適合的三極管是什么管子?還有變壓器的參數?個人覺得帶預熱的最好,能減少冷發射損失燈絲活性物質!希望大家多多交流!
帶預熱的直流燈.望參考!另歡迎大家發12V直流燈的帖帖!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106470024.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@wjhq1026
帶預熱的直流燈.望參考!另歡迎大家發12V直流燈的帖帖![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106470024.jpg');}"onmousewheel="returnimgzoom(this);">

0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106446547.gif');}"onmousewheel="returnimgzoom(this);">這是本論壇中一網友提供的,我在這集中一下.
哈,這是vic88的貼.
0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106474180.gif');}"onmousewheel="returnimgzoom(this);">
一貫風格!
0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106474180.gif');}"onmousewheel="returnimgzoom(this);">

請問C1、C2、C3、C4這幾個電容是起什么作用的?
0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106474180.gif');}"onmousewheel="returnimgzoom(this);">
該線路不錯,向這樣的帖子多傳多交流.L1和T1的參數是多少?應與功率有關
0
回復
@wjhq1026
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106613892.jpg');}"onmousewheel="returnimgzoom(this);">請問C1、C2、C3、C4這幾個電容是起什么作用的?
第17帖這款線路非常實用,頂!頂!頂!
但我有一個問題請各位DX指教:如何讓電源電壓低某一值時自動停止工作、低壓保護鎖定,電路盡可能簡單.zjwmg@163.com
但我有一個問題請各位DX指教:如何讓電源電壓低某一值時自動停止工作、低壓保護鎖定,電路盡可能簡單.zjwmg@163.com
0
回復
@fjxmeb1
頂
我做這個東西多次,用過不少電路,包括OSRAM的應急燈都買來解剖仿制過,對有的電路做過長期實驗,觀測發黑和光衰.總結要保持長期的穩定工作經驗:
1.燈管的燈絲要有充分的預熱,后才能啟輝工作,防止陰極材料濺射,被管壁吸附發黑,縮短燈絲壽命,并影響透光.
2.加在燈管兩端的電壓波形要對稱純凈無毛刺,不要使用單極性波形,否則燈管一端的陰極受到轟擊會很快發黑.
3.工作的波峰因子(波峰系數)不要大于1.7,其會影響燈管的流明效率,也會導致端部發黑,只不過不及未預熱嚴重.
4.電路要有一定的恒功率能力,特別是9W小功率的電路因?yàn)殡姵毓╇姷倪^程電壓是下降的,維持一定功率,保證燈絲的工作溫度非常重要,否則燈管管壓會上升過多,也會導致發黑.
5.移動使用的轉換效率要高,使用導通電阻小的MOS管,精心設計驅動電路和高頻變壓器,TO-220封裝管子在30W以下不需另外散熱.
基于以上的經驗,我使用通用器件設計了5W,9W,13W,30W的幾款電路,工作電壓8~14V,掃頻預熱方式,諧振啟輝,工作波形接近正弦波,電壓變化時,照度波動小于10%,13W燈取用國內華強生產的一體燈的燈管,對比使用市電的一體燈,使用時間累計3000小時,燈管發黑程度相當.5W使用PHILIPS一體燈的燈管點1500小時,每天開關2次,未見黑斑.
有興趣的交流13096359977,唐工.
1.燈管的燈絲要有充分的預熱,后才能啟輝工作,防止陰極材料濺射,被管壁吸附發黑,縮短燈絲壽命,并影響透光.
2.加在燈管兩端的電壓波形要對稱純凈無毛刺,不要使用單極性波形,否則燈管一端的陰極受到轟擊會很快發黑.
3.工作的波峰因子(波峰系數)不要大于1.7,其會影響燈管的流明效率,也會導致端部發黑,只不過不及未預熱嚴重.
4.電路要有一定的恒功率能力,特別是9W小功率的電路因?yàn)殡姵毓╇姷倪^程電壓是下降的,維持一定功率,保證燈絲的工作溫度非常重要,否則燈管管壓會上升過多,也會導致發黑.
5.移動使用的轉換效率要高,使用導通電阻小的MOS管,精心設計驅動電路和高頻變壓器,TO-220封裝管子在30W以下不需另外散熱.
基于以上的經驗,我使用通用器件設計了5W,9W,13W,30W的幾款電路,工作電壓8~14V,掃頻預熱方式,諧振啟輝,工作波形接近正弦波,電壓變化時,照度波動小于10%,13W燈取用國內華強生產的一體燈的燈管,對比使用市電的一體燈,使用時間累計3000小時,燈管發黑程度相當.5W使用PHILIPS一體燈的燈管點1500小時,每天開關2次,未見黑斑.
有興趣的交流13096359977,唐工.
0
回復
@thy888
我做這個東西多次,用過不少電路,包括OSRAM的應急燈都買來解剖仿制過,對有的電路做過長期實驗,觀測發黑和光衰.總結要保持長期的穩定工作經驗:1.燈管的燈絲要有充分的預熱,后才能啟輝工作,防止陰極材料濺射,被管壁吸附發黑,縮短燈絲壽命,并影響透光.2.加在燈管兩端的電壓波形要對稱純凈無毛刺,不要使用單極性波形,否則燈管一端的陰極受到轟擊會很快發黑.3.工作的波峰因子(波峰系數)不要大于1.7,其會影響燈管的流明效率,也會導致端部發黑,只不過不及未預熱嚴重.4.電路要有一定的恒功率能力,特別是9W小功率的電路因?yàn)殡姵毓╇姷倪^程電壓是下降的,維持一定功率,保證燈絲的工作溫度非常重要,否則燈管管壓會上升過多,也會導致發黑.5.移動使用的轉換效率要高,使用導通電阻小的MOS管,精心設計驅動電路和高頻變壓器,TO-220封裝管子在30W以下不需另外散熱.基于以上的經驗,我使用通用器件設計了5W,9W,13W,30W的幾款電路,工作電壓8~14V,掃頻預熱方式,諧振啟輝,工作波形接近正弦波,電壓變化時,照度波動小于10%,13W燈取用國內華強生產的一體燈的燈管,對比使用市電的一體燈,使用時間累計3000小時,燈管發黑程度相當.5W使用PHILIPS一體燈的燈管點1500小時,每天開關2次,未見黑斑.有興趣的交流13096359977,唐工.
很好的經驗總結!
