關于PROTEL99SE的“gerber”轉換問題

我前些天試做過一次PCB,而且也成功了,可在我取板子的時候,那位作板子的人說廠家要求將“XXX.PCB”的文件轉換成“gerber”文件,我問他怎樣轉,他說他也不知道,廠家就這么要求,在網上也查不到,請教各位老師,怎樣將“XXX.PCB”文件轉換成“gerber”文件?謝謝
全部回復(17)
正序查看
倒序查看
sitongec
LV.2
2
2005-01-24 01:18
pcb的光繪文件。在protel的file菜單下有輸出的。
0
回復
2005-01-24 07:56
PCB環境下,菜單FILE-CAM Manager,然后按照提示一步一步進行;在生成一個*.cam文件后,在那個文件上面點擊右鍵,選菜單Generate Cam Files,即可生成需要的Gerber檔!
網上有很多資料的!
0
回復
夜鷹
LV.4
4
2005-01-28 23:35
@碧海銀沙
PCB環境下,菜單FILE-CAMManager,然后按照提示一步一步進行;在生成一個*.cam文件后,在那個文件上面點擊右鍵,選菜單GenerateCamFiles,即可生成需要的Gerber檔!網上有很多資料的!
首先謝謝您,可我打開后FILE里找不到CAM MANAGER,我用的99SE是經過漢化的,這有影響嗎?再次謝謝
0
回復
2005-01-29 07:58
@夜鷹
首先謝謝您,可我打開后FILE里找不到CAMMANAGER,我用的99SE是經過漢化的,這有影響嗎?再次謝謝

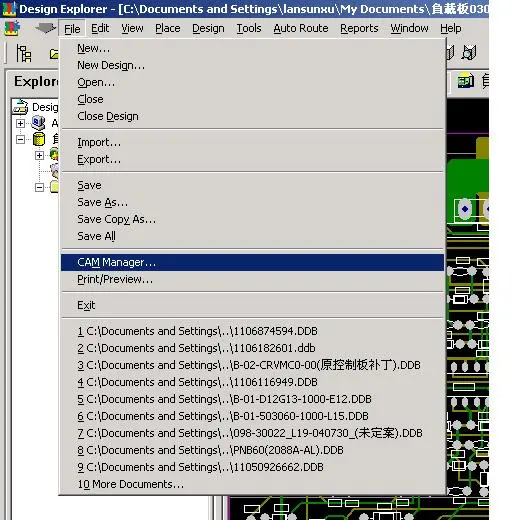

不會吧!可以看一下圖片。

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106956726.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
fylan
LV.1
6
2005-01-29 09:25
@碧海銀沙
不會吧!可以看一下圖片。[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106956726.jpg');}"onmousewheel="returnimgzoom(this);">
上樓的兄弟可否把操作說清楚.謝謝!!
0
回復
2005-01-29 10:17
@fylan
上樓的兄弟可否把操作說清楚.謝謝!!
點擊完這個菜單后,后面有WIZARD指引,很簡單的;還可以看一下幫助文件;有點指引就可以了吧,大家都是工程師啊,又不是小學生,不用手把手教吧!
0
回復
2005-01-29 15:46
那位作板子廠家的人也太沒水平了吧!把文件發的我們廠做隨便什么格式不能對客戶要求這要求那的吧.


            http://www.njpcb.com
            mail: sales@njpcb.com
0
回復
夜鷹
LV.4
9
2005-01-30 19:56
@碧海銀沙
不會吧!可以看一下圖片。[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106956726.jpg');}"onmousewheel="returnimgzoom(this);">
我裝的99SE的FILE文件下:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1107086185.gif');}" onmousewheel="return imgzoom(this);">
0
回復
夜鷹
LV.4
10
2005-01-30 20:02
@super_luck
那位作板子廠家的人也太沒水平了吧!把文件發的我們廠做隨便什么格式不能對客戶要求這要求那的吧.            http://www.njpcb.com            mail:sales@njpcb.com
這件事,困擾我有一陣子了,發到你們那,不用轉換格式嗎?加工費`郵資怎么計算?
0
回復
夜鷹
LV.4
11
2005-01-31 20:49
@碧海銀沙
點擊完這個菜單后,后面有WIZARD指引,很簡單的;還可以看一下幫助文件;有點指引就可以了吧,大家都是工程師啊,又不是小學生,不用手把手教吧!
我的是沒有吧!怎么辦?
0
回復
夜鷹
LV.4
12
2005-01-31 20:51
真的沒有辦法了嗎?郁悶ING
0
回復
super_luck
LV.1
13
2005-02-02 11:46
@夜鷹
真的沒有辦法了嗎?郁悶ING
我們廠可以接受您的文件.(客戶不想轉的話).郵費不收費用加工費要看您做的板的工藝要求而定了可以把文件發到我們工程部給您報個價.
0
回復
2005-02-02 17:35
@夜鷹
我的是沒有吧!怎么辦?
PROTEL99SE有個SP6補丁,不知是否是沒有這個的緣故!另外,還有個孔徑編輯補丁。
0
回復
dxgung
LV.8
15
2005-02-06 17:18
@夜鷹
首先謝謝您,可我打開后FILE里找不到CAMMANAGER,我用的99SE是經過漢化的,這有影響嗎?再次謝謝
是軟件問題,你把漢化去掉后,就可以看到。而且漢化后,很多功能都不如漢化前。你重新按安裝步驟一步一步試試,路徑也不要改。
0
回復
夜鷹
LV.4
16
2005-02-07 23:50
@碧海銀沙
PROTEL99SE有個SP6補丁,不知是否是沒有這個的緣故!另外,還有個孔徑編輯補丁。
你說的是它嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1107791430.gif');}" onmousewheel="return imgzoom(this);">
0
回復
夜鷹
LV.4
17
2005-02-07 23:53
@碧海銀沙
PROTEL99SE有個SP6補丁,不知是否是沒有這個的緣故!另外,還有個孔徑編輯補丁。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1107791581.gif');}" onmousewheel="return imgzoom(this);">
你說的“孔徑編輯補丁”在哪?
0
回復
dxgung
LV.8
18
2005-02-12 08:14
@夜鷹
真的沒有辦法了嗎?郁悶ING
請看這里:http://bbs.dianyuan.com/topic/21328,你將LUXHA貢獻的兩個壓縮包下載并按里面的步驟全部安裝,漢化后就會出現CAM的菜單了。
0
