將3525的VCC鉗位住

你好,謝謝,那就鉗位在15V左右,問哈,是用什么電路來鉗位呢?
希望大家能幫幫我!

  在這個即將入冬的時候,把雙手從口袋里面伸出(一只手也行).可能是有些冷,但是我想,在你把手放到鍵盤上面,敲打出你們的一點點意見和經驗之后..不止你們的手會感覺到溫暖,我相信你們的心也是溫暖的.因?yàn)?今天你們又幫助了一個人...
祝愿大家薪水彪升...豬年獎金大發...老婆孩子健康幸福!
謝謝!

用隔離驅動呢?雖然推挽不要求隔離,是不是可以減小穩壓二極管的損耗?

隔離驅動!我也想嘗試一哈,但是驅動變壓器我不會計算,再就是,我的那個電源老板也催的緊,體積也有要求,如果搞隔離變壓器,第一,我又要學習怎么去做變壓器,時間來不及.第二,體積可能不能滿足要求.沒有辦法...哎!  真不知道怎么搞的,剛進這個公司,老大就要我搞電源,還說以后我專搞電源...我暈啊...壓力好大!原來公司的電源都是買成品,并且是不隔離的,用的臺灣凌特的LTC3780,現在要自己開發電源,節約成本.
   我原來是搞單片機等方面的東西的....媽的...現在搞不了....

給你設計了下,只要你稍稍花點腦算下參數就行了.不過我認為在這里用3843做反激更簡單.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/700751197247261.bmp');}" onmousewheel="return imgzoom(this);">

恩,這個方法不錯..謝謝你啊...
還想問問你,這個電源在9V--36V,輸入時,輸出電流要求做到多少,才能正常的驅動那兩個MOS管啊?500mA,怎么樣?

有沒有一個公式,通過MOS管的Ciss的值,來得到最小的驅動電流!那樣驅動相對而言就比較好把握了.您說是吧!呵呵

按50MA計算足矣

高手大哥,為什么只需要50MA呢?
如果按照50mA來設計你發的那個電路的話,那么,MOS管開啟瞬間吸收的電流如果大于50mA,那個限壓電路可能瞬間過載,電壓會跌落,那驅動不就不行嗎?
如果我說的有錯誤的話.呵呵
您給分析一哈吧....呵呵,為什么只需要50mA呢?

NS級的瞬間500MA由微法級濾波電容供給.

不好意思,您說的“NS級”,值的是什么?我感覺好像是次級線圈的意思,但是這和次級線圈沒有什么關系啊!應該是“GS”吧?

還有你說那500MA有電容供給,指的是這個限壓電源的濾波電容嗎?還有,就是SG3525的VCC端(15PIN),不用穩壓行不行?直接連到9--36V輸入上面,SG3525的電壓范圍是8-35V,它的VCCMAX=40V,在36V時,不會有什么問題吧?

NS=ns是指納秒,對3525的電源進行穩壓還有個好處是可以降低后面的功率變換級(開關變壓器)所產生的高頻紋波影響3525的正常工作.

確實如此!

謝謝

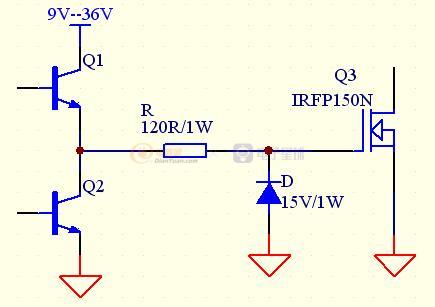

我覺得圖中的電阻加在反饋回路中較好，可以減小反饋回路的電流。另外圖中的電阻是干嘛用的??？保護穩壓管？好像不可啊
