UC3842 boost的問題

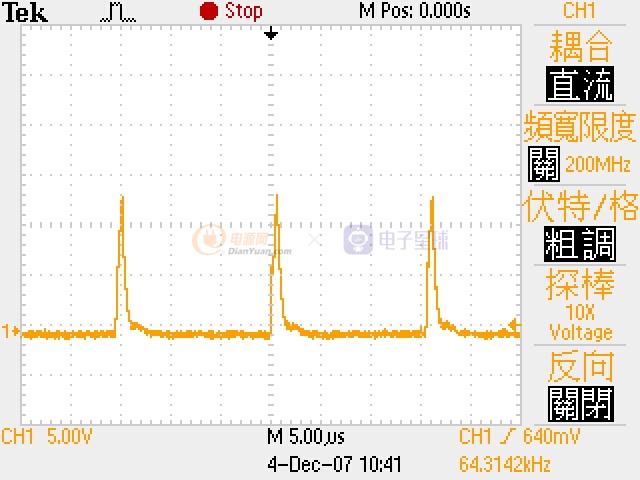

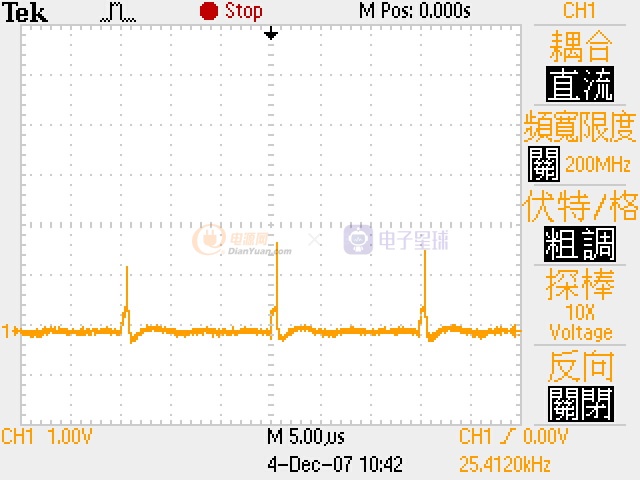

上面有電路圖跟開關還有Isen的波行圖
為什麼開關不能完全ON OFF勒
我的規格是 輸入80V 輸出200V 3A 600W
但是我只要一加載後 輸出電壓就瞬間降下來 幾乎沒有輸出了
真的好奇怪唷 雖然我一開始是用小電壓作測試(20V)升到40V
但是加載後就沒辦法使輸出電壓固定住
3842的VCC我是用POWER SUPPLY提供18V 我有良過啟動電流 也是夠IC啟動
為什麼開關的波形會這樣呢 這個CASE有點急
希望各位大大可以幫忙我解決一下 我找不出什麼原因
datasheet看了很久 沒頭緒嚕
還是電路上需要做什麼修改 當然此電路要操作CCM
加載後 comp的V值都會很高 好像有大大說
Rsen 開路了 拜託嚕
全部回復(9)
正序查看
倒序查看
ta7698
LV.9
2
2007-12-18 09:43
你那R8的阻值是不是有點大了?
0
回復
a0035723
LV.1
3
2007-12-18 20:43
@ta7698
你那R8的阻值是不是有點大了?
R8=0.1 歐姆 還很大唷?!
那大概要多少啊?!
0
回復
erjizhan
LV.5
4
2007-12-21 13:19
@a0035723
R8=0.1歐姆還很大唷?!那大概要多少啊?!
沒輸出時,3842工作嗎,波形正常嗎?
0
回復
skydo
LV.3
5
2007-12-21 17:01
斷續模式下:
根據傳送功率的公式:
(Uin*D)^2/(2*L1*f)=Pin
L1=200uH
Uin=80V
Dmax=0.47
Pin=600W
f=6000HZ 頻率大于6.7k則功率達不到600W

所以減小電感量或者降低頻率可以使輸出功率變大

連續模式下:
占空比為:D=(Uout-Uin)/Uout=0.6
1,你的輸入平均電流是Iave=600/80=7.5A,峰值電流達到3倍是很正常的工作狀態,也就是說采樣電流的峰值電壓可以達到U=7.5*3*0.1=2.25V
UC3844峰值電壓到1V就已經關斷了.再并上兩個0.1R電阻試試吧.
2,你采用的頻率是還有你選擇的磁環有很大關系,多半是電感飽和了.
0
回復
a0035723
LV.1
6
2008-01-03 11:32
@erjizhan
沒輸出時,3842工作嗎,波形正常嗎?
單獨給3842電源 所以 在Pin6 的輸出 是很正常的!!
一開始的Duty 都開滿大的! 九十幾%左右
0
回復
mgyml
LV.3
7
2008-05-22 20:21
看電流波形,應該是電感飽和了……
0
回復
liub
LV.4
8
2008-05-29 16:01
電感量太大了吧.
0
回復
2008-06-04 18:29
@skydo
斷續模式下:根據傳送功率的公式:(Uin*D)^2/(2*L1*f)=PinL1=200uHUin=80VDmax=0.47Pin=600Wf=6000HZ頻率大于6.7k則功率達不到600W所以減小電感量或者降低頻率可以使輸出功率變大連續模式下:占空比為:D=(Uout-Uin)/Uout=0.61,你的輸入平均電流是Iave=600/80=7.5A,峰值電流達到3倍是很正常的工作狀態,也就是說采樣電流的峰值電壓可以達到U=7.5*3*0.1=2.25VUC3844峰值電壓到1V就已經關斷了.再并上兩個0.1R電阻試試吧.2,你采用的頻率是還有你選擇的磁環有很大關系,多半是電感飽和了.
帥哥們,我司現急招工程師,有相關經驗的最好,像你這么能干,介紹兩個可以不,工資待遇可以面談.但一定要誠實可信,能畫板,打樣,調試.謝謝咯. 請聯系羅小姐  13428906289
0
回復
provento
LV.3
10
2008-08-03 00:15
skydo的分析很好.
請問樓主,你是在Vin=20V, Vout=40V時候加滿負載,輸出就不穩、震蕩,還是已經掉下來了?你在Vin=80V, Vout=300V時,加的是滿負載嗎?還是只是一點點負載?
0
回復
