開機炸管!何解?急!

全橋移相,UC3895
平日工作正常,今日一開機MOSFET炸掉.
全部回復(10)
正序查看
倒序查看
39deg
LV.3
2
2005-01-26 11:52

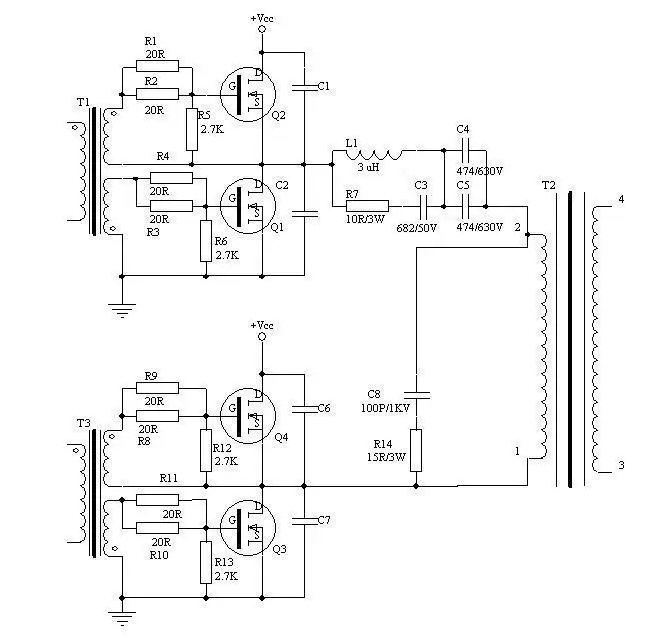

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106711898.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
pw2185
LV.5
3
2005-01-26 11:57
我想你給的信息不夠明確,一:看下原邊保護做的如何?把機器修復后把副邊過流保護去掉加大負載設定原邊過流點.二:看電流波形的死區時間(ZVS拓撲)是否在變換頻率的5%左右.三:看下主變原邊電壓尖峰是否過高.
0
回復
pw2185
LV.5
4
2005-01-26 12:07
剛看到你的圖,我想你是用AC220V供電的吧,從非飽和L1看出這款電源應在3KW以上,其L值太小了,應在12uH以上.
0
回復
39deg
LV.3
5
2005-01-26 12:13
@pw2185
我想你給的信息不夠明確,一:看下原邊保護做的如何?把機器修復后把副邊過流保護去掉加大負載設定原邊過流點.二:看電流波形的死區時間(ZVS拓撲)是否在變換頻率的5%左右.三:看下主變原邊電壓尖峰是否過高.
過流保護檢測諧振電感(L1)的電流,炸管時沒起過流保護作用,死區時間大于0.5uS,應該是在你說的5%以上.正常工作時尖峰脈沖應該在管子的安全耐壓以內,炸管時沒有監測到,大可以分析一下,開機時一般是什么因素導致燒管.
0
回復
39deg
LV.3
6
2005-01-26 12:19
@pw2185
剛看到你的圖,我想你是用AC220V供電的吧,從非飽和L1看出這款電源應在3KW以上,其L值太小了,應在12uH以上.
是的,我的功率是在2000W,想做到3500W,但是出現工作不穩定的狀態.
0
回復
jakces
LV.2
7
2005-01-26 12:48
我的POWER,也遇到了,已經搞定了
0
回復
39deg
LV.3
8
2005-01-26 13:18
@jakces
我的POWER,也遇到了,已經搞定了
過兩招嘛
0
回復
pw2185
LV.5
9
2005-01-26 14:15
@39deg
是的,我的功率是在2000W,想做到3500W,但是出現工作不穩定的狀態.
你應查一下原邊軟起與環路,開機炸管會有多種原因引起的
0
回復
benq
LV.2
10
2005-01-26 14:25
你的T1,T3的次級線圈接法是反向嗎?
0
回復
39deg
LV.3
11
2005-01-26 14:36
@benq
你的T1,T3的次級線圈接法是反向嗎?
是反相的
