保護電路的問題 非常困惑 請各位兄弟幫忙解決下 謝謝啊

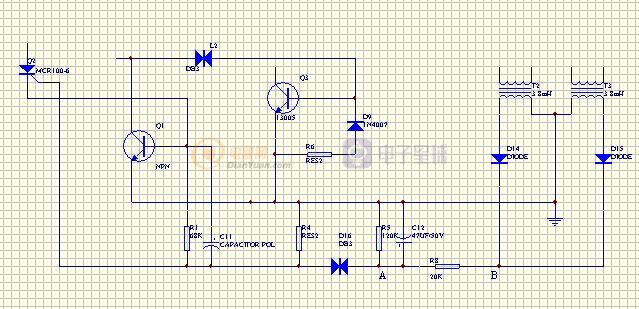

鎮流器的保護電路 對于取樣電阻的計算 燈管出來的應該是一個半波的整流濾波電路 兩個電阻進行分壓取樣 可是我總覺得實際測量的參數 A B 點的電壓與我算的相差蠻大的 請論壇里的高手們 幫忙分析下 如果可以的話 把計算的過程列下 看和我的計算是不一樣的 這樣對論壇象我這樣的新手也是有極大的幫助的 不知道各位大哥 覺得如何?
全部回復(6)
正序查看
倒序查看

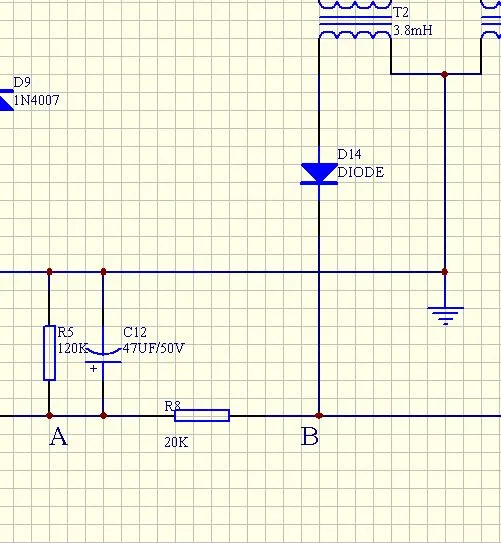

這個是局部放大的圖片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/2233301198133644.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/2233301198133644.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@小屁孩
這個是局部放大的圖片[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/2233301198133644.jpg');}"onmousewheel="returnimgzoom(this);">
你可以換一種保護電路形式,用一個可控硅就夠了!鎮流器只是燈壽命保護:方法從諧振電感次級繞組采集信號直接關斷VCC就可以!
0
回復
@小屁孩
何意?不懂 半波整流電路其出來的電壓平均值應該是變壓器次級的0.45倍,例如我變壓器次級電壓為162V(峰峰值),那么計算值為162*0.45=72.9V,為何我實際測量電壓值為24V左右,按照我的思考應該是測量的值是準確的 那就是我的計算存在問題了不知道各位能幫我解答下嗎?小菜我在這里感激大家的幫助
理論上是這樣計算的,我都有這樣的疑惑,你可以這樣試試用一個全波整流的,加了電解和不加電解的電壓是不一樣的.加了電解的是電壓是1.414*Uo.但是不加電解,電壓就是0.9*Uo.你把那個小電解去掉再量一下電壓試試看.
