低電壓時加在MOS上的驅動電壓不夠,如果你要用在較低的電壓上,要把MOS改成P溝,驅動和IC 6腳之間加個反向就可以了.

現在問題不在驅動電壓上,好象占空比不可調,在占空比為50%時,輸出電壓只有11.08V.標牌上輸入電壓為36-48V,輸出電流為10A.

你照上面的換過來就可以了.

贊同3樓觀點,覺得應該是占空比的問題而不是MOS的驅動問題,3845最大占空比只有0.5,在設計時應按0.4幾設計,覺得樓主可以重新設計一下變壓器.

你的穩壓沒有基準和誤差放大效果自然就差了,你加個TL431和光偶配合使用你想它不穩壓都不行啊.

我還是覺得不在穩壓電路,現在占空比已接近50%了,好象應該是電感的問題,現在不知電感量應該是多少,我現在要求輸入電壓是24V,輸出電壓是12V,輸出電流是10A,還要就是頻率取多少合適.

占空比50%很正常,這個不是FLYBACK,占空比90%都是正常的.

你用示波器測一下MOS管的VGS電壓,看矩形波的最大值是多少?

不對,3845最大占空比只有0.5,這個和電路拓?fù)淠Ｊ經]關系的.

LZ還是親自做下實驗的好,不然在這里怎么說都沒意義的

你用UC3843,c6換成222

哦,如果3845有占空比限制的話,可能就是這個原因引起的,電路需要更大的占空比才能滿足輸出,但占空比卻被限制到50%了,所以輸出電流大的時候,輸出電壓會降低,換成3843吧.

個人認為換芯片不是最好的辦法,不管用什么芯片,占空比最大最好不要超過0.5,如果占空比超過0.5電路需要加斜率補償,并且環路調節相對而言要困難一些,更改變壓器和在副邊加431穩壓是比較好的辦法.

你可知道斬波降壓電路的占空比計算方法

輸出電壓=占空比*輸入電壓
實際中的輸出電壓會低一些,因?yàn)樯鲜胶雎訫OS,二極管和電感的壓降.

FORWORD和FLYBACK是你說的這樣的,這種BUCK電路沒有占空比限制,如果不信你可以試一下,占空比達到90%以上都可以正常工作,也不需要什么斜率補償.

謝謝各位指教,明天我用3843一試.

這種電路占空比可以大于0.5   都正常

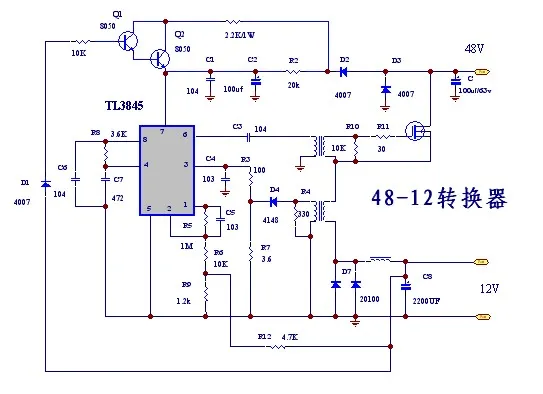

今天又找了一個用3845做的降壓器.就是網上的哪種,規格是輸入土36V-48V輸出12V電流10A.當用24V輸入是帶負載能力不好,將圖中3845改為3842,并將3842的供電改為由電源直接供給,電阻R2改為150Ω,去掉Q1Q2,為何不能工作?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/297201199017698.jpg');}" onmousewheel="return imgzoom(this);">

3845/3843的VCC開啟電壓8.4V,3842/3844VCC開啟電壓16V.
你換3843試試

建議在MOS管的GS中串下104的電容.
在PWM IC的6腳去地并一下二極管.二極管正極接地負極接6腳
對IC和MOS管有好處

VCC最好從OUT處取

對于這個電路如果輸入為24V,要求輸出12V,電流10A,要改動哪些電路才能實現?

你的R2選150歐太大了,導致供給芯片的電流不足以驅動變壓器,所以不能正常工作.
如果用24V供電,可以將R2改到10歐或短路.

今天把R2改為10Ω,能正常工作了,但電感有噪聲.

3845 最大占空比不是50%的螞??

BUCK 沒有占空比限制吧,建議可以采用3843.

有噪聲的時候電源的頻率是多少?電感感量多少?

沒有用??？你是怎么做啊？能發張圖嗎？
