各位大俠:
小弟想請教各位,,現在在做的一款電源變壓器溫升高,有145度,燒機一個晚上就死掉啦,壞掉的元件有:吸收電路FR107,UC3842,MOS管,保險絲!
我的變壓器為EE28,NP=48TS,NF=10TS,NS=10TS,LP=1.0mH,
還望大俠們指點,指點....小弟不勝感激!
電路圖如下! 405111198563491.pdf
UC3842變壓器溫升高!
全部回復(17)
正序查看
倒序查看
你好..你這個是充電器吧!!以前我做充電器也碰到過你這樣的問題..我的是燒雞半天MOS 3842 = 都燒了變壓器線圈發枯了..后來我吧后級的恒流電路脫掉..在調前級的電流 你的也可以按我的方法試試 假設你的恒流是1A在脫掉后級恒流時你調前級電流12V時在1.5A以下(這個非常重要)你可以改MOS下的0.47改大點..在接上恒流電路..開機測試看電路時不時在DCM下..這樣設置好一般是沒問題的
0
回復
@sunboy1396
你好..你這個是充電器吧!!以前我做充電器也碰到過你這樣的問題..我的是燒雞半天MOS 3842=都燒了變壓器線圈發枯了..后來我吧后級的恒流電路脫掉..在調前級的電流 你的也可以按我的方法試試 假設你的恒流是1A在脫掉后級恒流時你調前級電流12V時在1.5A以下(這個非常重要)你可以改MOS下的0.47改大點..在接上恒流電路..開機測試看電路時不時在DCM下..這樣設置好一般是沒問題的
我試看,謝謝大俠指點!
我還想問一下,為什么FR107會死掉!
我還想問一下,為什么FR107會死掉!
0
回復
@mqtmh_meng
經過大家的努力,變壓器的溫升總算是有些改善,,,應該是可以啦,謝謝各位,讓小弟我學習不少!!!
我跟據你的電路圖計算了一下.
輸入條件:
1.Vin 85VAC~265Vac (按標準)
2.FL=50Hz,Fsw=100kHz.
3.Vout=12V
4. Io=5A.
5.Vbias=15V(一般如此)
計算出:
Np=25TS
Ns=4Ts
Nbias=5Ts
Lp=138uH
lGAP(磁芯氣隙)=0.5mm(左右)
Ipk(初級峰值電流)=3.48A
此變壓器的單股線徑不能大于0.4mm,否則銅損會很大.初次級都可以使用0.4mm或小一些的多股線繞制.鐵損不是問題.
另外,要想辦法降低漏感.先繞1/2 Np,再繞Ns,Nbias,最后繞1/2Np.可以將Np調為26TS.這樣1/2Np各為13TS,更有利于降低漏感.
磁芯可采用功率材即可.
輸入條件:
1.Vin 85VAC~265Vac (按標準)
2.FL=50Hz,Fsw=100kHz.
3.Vout=12V
4. Io=5A.
5.Vbias=15V(一般如此)
計算出:
Np=25TS
Ns=4Ts
Nbias=5Ts
Lp=138uH
lGAP(磁芯氣隙)=0.5mm(左右)
Ipk(初級峰值電流)=3.48A
此變壓器的單股線徑不能大于0.4mm,否則銅損會很大.初次級都可以使用0.4mm或小一些的多股線繞制.鐵損不是問題.
另外,要想辦法降低漏感.先繞1/2 Np,再繞Ns,Nbias,最后繞1/2Np.可以將Np調為26TS.這樣1/2Np各為13TS,更有利于降低漏感.
磁芯可采用功率材即可.
0
回復
@
我跟據你的電路圖計算了一下.輸入條件:1.Vin 85VAC~265Vac(按標準)2.FL=50Hz,Fsw=100kHz.3.Vout=12V4.Io=5A.5.Vbias=15V(一般如此)計算出: Np=25TSNs=4TsNbias=5TsLp=138uHlGAP(磁芯氣隙)=0.5mm(左右)Ipk(初級峰值電流)=3.48A此變壓器的單股線徑不能大于0.4mm,否則銅損會很大.初次級都可以使用0.4mm或小一些的多股線繞制.鐵損不是問題.另外,要想辦法降低漏感.先繞1/2Np,再繞Ns,Nbias,最后繞1/2Np.可以將Np調為26TS.這樣1/2Np各為13TS,更有利于降低漏感.磁芯可采用功率材即可.
如果設計好,這個變壓器溫升可能低于25度.具體我沒試過.
0
回復
@jimmyjohn
溫升低于25°,牛人!,我的溫升都在35°
能做到溫升35度也不錯啊.變壓器的溫度不超過100度,一般就不會有問題.一般正規廠商都要求至少低于35度溫升.
我們一般以歐美標準進行設計.結果可能要差一些.但能保證效果.

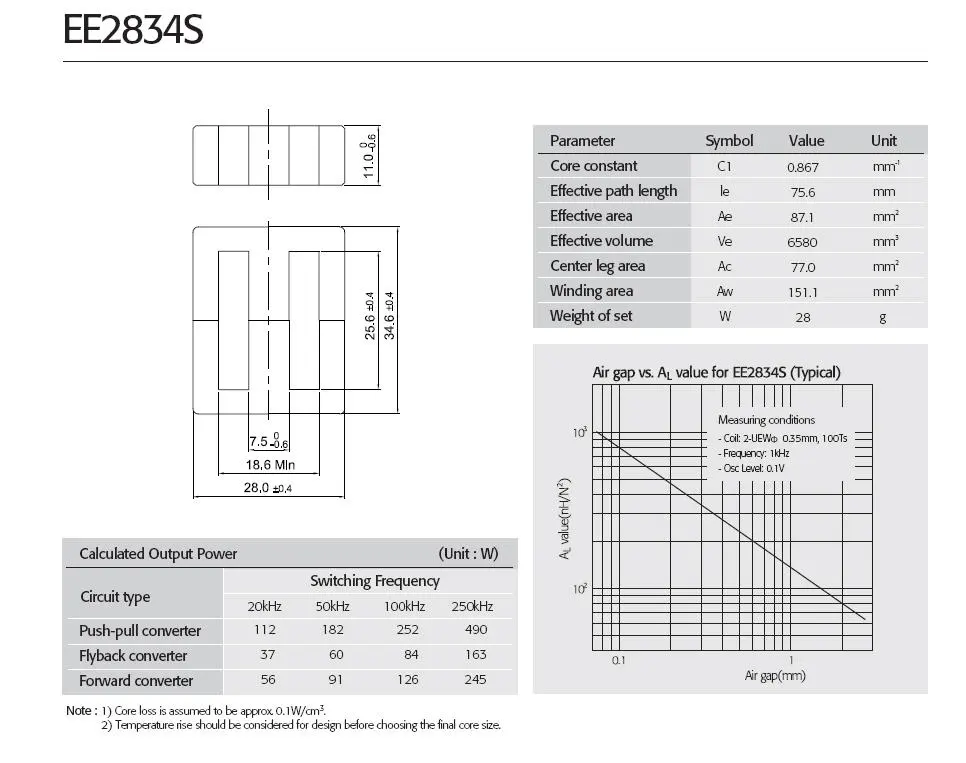

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/163911198832674.jpg');}" onmousewheel="return imgzoom(this);">

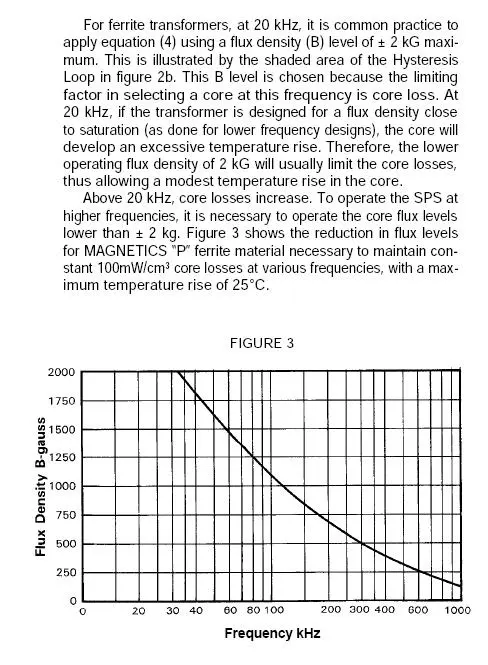

磁芯的磁損控制在0.1W/cm^3,能保證磁芯溫升在25度以下.
銅損方面,注意控制及膚效應及臨近效應.
另外就是減小漏感.
只要注意這些問題,控制溫升是比較容易的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/163911198832998.jpg');}" onmousewheel="return imgzoom(this);">
我們一般以歐美標準進行設計.結果可能要差一些.但能保證效果.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/163911198832674.jpg');}" onmousewheel="return imgzoom(this);">
磁芯的磁損控制在0.1W/cm^3,能保證磁芯溫升在25度以下.
銅損方面,注意控制及膚效應及臨近效應.
另外就是減小漏感.
只要注意這些問題,控制溫升是比較容易的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/163911198832998.jpg');}" onmousewheel="return imgzoom(this);"> 0
