我用TNY264做的電源,系統工作于工業環境(有幾十千瓦的交流電機), 總有用戶反映電源輸入回路中的保險電阻燒(我實際用的是47歐姆/3W的線饒電阻),估計若用保險絲也一樣,后來把它短路,結果有用戶反映后面的壓敏電阻(型號14D471)炸裂. 這種情況若不加壓敏電阻TNY264肯定玩完.
但是同一環境下別的設備工作很正常,比如數控機床,其系統也是用開關電源,工作非?？煽? 各位大蝦,PI的工程師,該怎么辦? 人家的電源為什么工作那么可靠呢?不行我就要改工頻變壓器了,不用開關電源了.
怎樣保護用PI做的電源?
全部回復(13)
正序查看
倒序查看
@powerint_top
原理圖?變壓器參數?輸出功率?幫你回推一下變壓器是否合理!
EE19磁芯, 實際使用功率不到2W,現使用近千片,發現大量損壞220V輸入端的47歐姆/2W線繞電阻,將此電阻換成自恢復保險絲后,又發現很多損壞壓敏電阻的情況.
我請問: 1.若不加此壓敏電阻能抗住1000V浪涌嗎?
2.1000V浪涌能燒掉壓敏電阻嗎?
3.工業標準的浪涌是多少(共模,差模)?
4.PI的管子都是700V的,而一般220V輸入的開關電源用的都是800V以上 的管子,實際使用有多大差別
5.看過很多開關電源都未使用壓敏電阻,和使用高耐壓的管子是不是有關
我請問: 1.若不加此壓敏電阻能抗住1000V浪涌嗎?
2.1000V浪涌能燒掉壓敏電阻嗎?
3.工業標準的浪涌是多少(共模,差模)?
4.PI的管子都是700V的,而一般220V輸入的開關電源用的都是800V以上 的管子,實際使用有多大差別
5.看過很多開關電源都未使用壓敏電阻,和使用高耐壓的管子是不是有關
0
回復
@powerint_top
原理圖?變壓器參數?輸出功率?幫你回推一下變壓器是否合理!

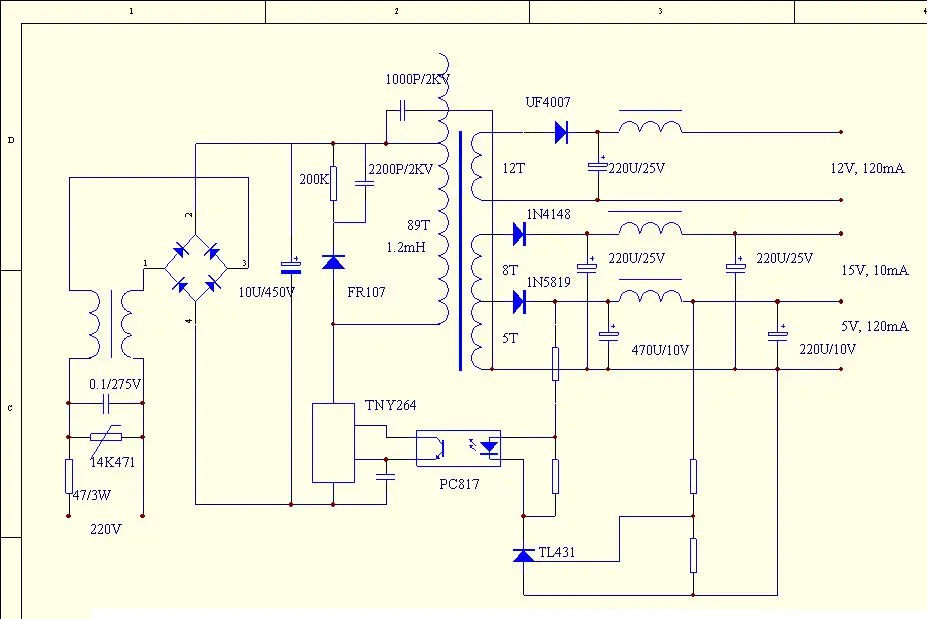

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/171111213241125.jpg');}" onmousewheel="return imgzoom(this);">補圖 0
回復
@davali
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/171111213241125.jpg');}"onmousewheel="returnimgzoom(this);">補圖
感覺還是輸入有過壓造成,而且時間還長,加個過壓保護電路應該有用 .PI的管子700V 很不錯了 市面上好多開關電源可是用的600V的
0
回復
@davali
EE19磁芯,實際使用功率不到2W,現使用近千片,發現大量損壞220V輸入端的47歐姆/2W線繞電阻,將此電阻換成自恢復保險絲后,又發現很多損壞壓敏電阻的情況.我請問:1.若不加此壓敏電阻能抗住1000V浪涌嗎? 2.1000V浪涌能燒掉壓敏電阻嗎? 3.工業標準的浪涌是多少(共模,差模)? 4.PI的管子都是700V的,而一般220V輸入的開關電源用的都是800V以上的管子,實際使用有多大差別 5.看過很多開關電源都未使用壓敏電阻,和使用高耐壓的管子是不是有關
你的保險電阻或壓敏電阻壞掉,很可能就是浪涌或者開機沖擊造成的.看了你的電路,可以簡單修改一下,提高抗浪涌性能;你的tny264耐壓700的確已經很不錯了.可以加我一起討論
0
回復
@davali
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/171111213241125.jpg');}"onmousewheel="returnimgzoom(this);">補圖
那么點兒的電流,你還要輸出電感做什么? 丟掉它.可能看
此外,那個1000p的電容.我好像記得在兩個地上
此外,那個1000p的電容.我好像記得在兩個地上
