如何設計交流調光LED! 困擾小弟30天的難題了!!!
最近應客戶的需求需要設計一款可調光LED,現在看大家都是用芯片控制的90-240V都可以恒流工作的LED,而我現在卻要反其道而行,我的思路是用阻容降壓點150顆LED,然后客戶要求我們必須設計線路控制交流部分來調光,我用可控硅電路(類似白熾燈調光電路)來調整結果發現調節LED的亮度不是連續的變暗而是一下亮一下子變的很暗,沒有連續性,而且LED閃爍很嚴重!在此請教各位前輩,是不是我的設計思路是錯誤的?有沒有什么好的電路來控制啊?謝謝大家指點!!!
全部回復(20)
正序查看
倒序查看
@文子
LED不是純阻性負載,之前的白熾燈和熒光燈的調光方案都不適合LED應用.PWM是LED調光的最佳方式.

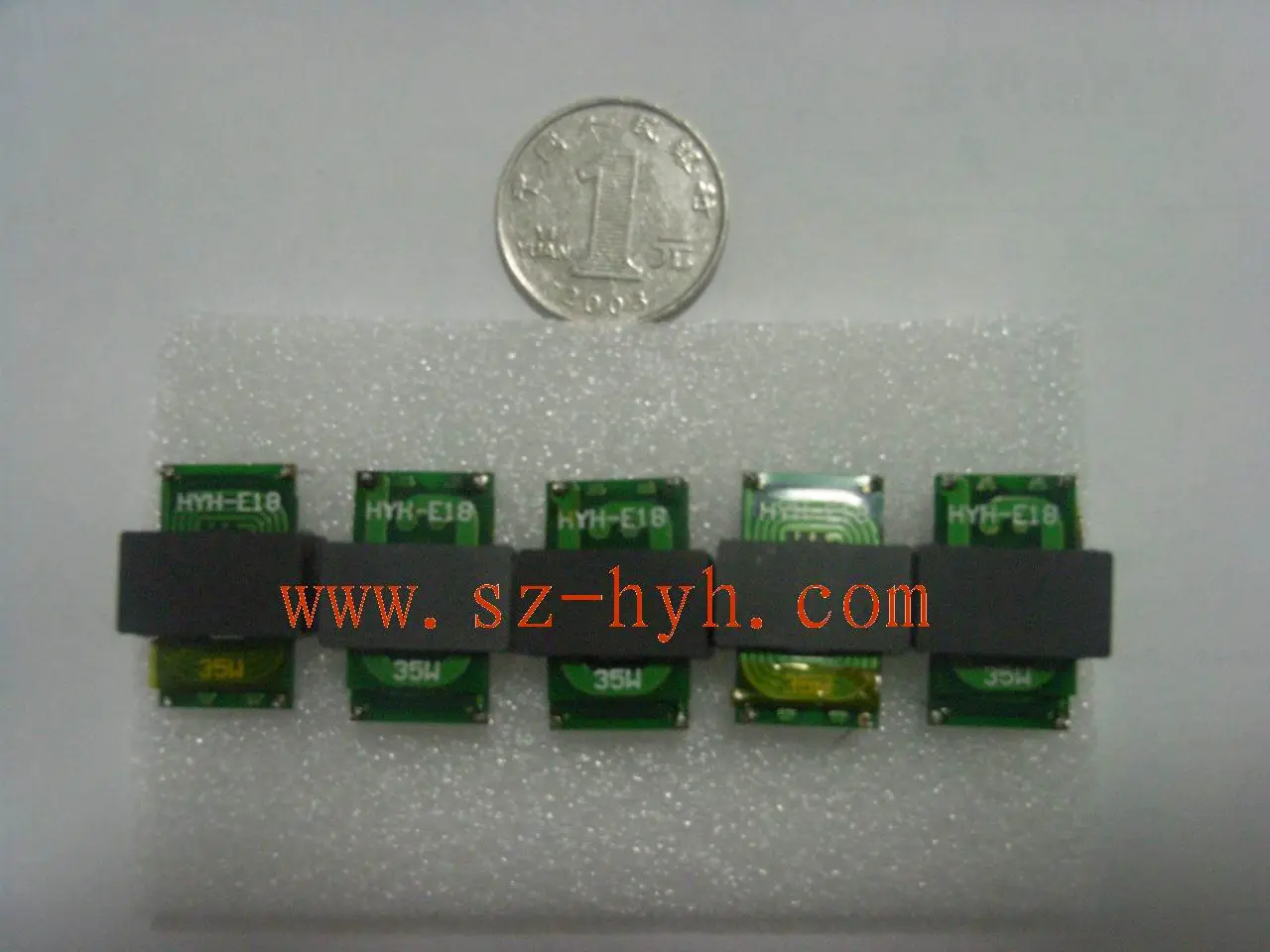

用平面變壓器!體積小!功率大!電流大!性能好!
13242970158
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2267081209826991.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2267081209827024.jpg');}" onmousewheel="return imgzoom(this);">
13242970158
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2267081209826991.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2267081209827024.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@huangyanxi
都說是用交流來調了,怎么還說用9910呢!!!!!又不是調DC部分我也打算做一下這個,不過就是找不到好的方案!!誰有的話發給我!!小弟感激不盡啊!!!!!!
這個結果是很容易遇到的,很多人碰到過,包括ST的技術人員用ST的方案也沒有搞定.我用了幾個月時間才做了一款可控硅調光的,輸出電壓30V,電流350MA,PF值0.85-0.95,效率0.79,調光范圍10%-100%,調光均勻無閃爍,沒有突變和輸入波形畸變現象,但是給公司開發的東西,所以也不能給出信息,只能說用某些IC可以做出來.
0
回復
@文子
LED不是純阻性負載,之前的白熾燈和熒光燈的調光方案都不適合LED應用.PWM是LED調光的最佳方式.
感謝分享!!
一個忠實客戶給ICbuy的建議
自從去年8月在ICbuy網站購買樣片以后,感覺這個網站還不錯,所以比較關注,前兩天登陸的時候發現改版了,界面比較美觀,搜索列表展示的也更加合理,并且在詳細頁面增加了產品相關型號、相關技術資料等內容.對我尋找樣片還是比較有幫助的,不過總體感覺他們還存在一些問題.
比如他們在首頁新增了一個問卷調查,本意似乎是想要把網站做的更好,但是是感覺那個問卷調查的題目不是很恰當,問我認為ICbuy的優勢是什么?我怎么知道他們優勢是什么?貌似很牛的樣子,建議剛剛起步的網站要謙虛一點!希望大家也來評價一下!……去看看調查問卷
http://shop.icbuy.com/
一個忠實客戶給ICbuy的建議
自從去年8月在ICbuy網站購買樣片以后,感覺這個網站還不錯,所以比較關注,前兩天登陸的時候發現改版了,界面比較美觀,搜索列表展示的也更加合理,并且在詳細頁面增加了產品相關型號、相關技術資料等內容.對我尋找樣片還是比較有幫助的,不過總體感覺他們還存在一些問題.
比如他們在首頁新增了一個問卷調查,本意似乎是想要把網站做的更好,但是是感覺那個問卷調查的題目不是很恰當,問我認為ICbuy的優勢是什么?我怎么知道他們優勢是什么?貌似很牛的樣子,建議剛剛起步的網站要謙虛一點!希望大家也來評價一下!……去看看調查問卷
http://shop.icbuy.com/
0
回復
@twl706
本人是使用隔離開關電源方案實現可調光的.不用調光器PF是可以到0.9以上的,用上調光器這項是不做要求的,實際也是做不到的.適應調光的核心是要讓二次側的恒流反饋是反映一次側交流有效值的變化.這是關鍵,然后再以具體的電路讓恒流值變小,注意變壓器的匝比計算和常規有區別,在于LED電流從額定到10%,電壓實際之變化了3.4V--2.8V左右,41626966大嘴龍
可否將您的方案發給我學習 hzcg1960@126.com 謝謝!
0
回復
