時代2407控制數字焊機的電壓反饋原理
4個1k電阻有2個是3W,在主機上,2個是1/4W在控制板上,有什么作用?增大電壓反饋的輸入阻抗?
加上LF353的運放且接成跟隨器有什么作用?而且輸入電壓是正負12V,不怕輸出電壓大于3.3V嗎?
時代2407控制數字焊機的電壓反饋原理(附原理圖)
全部回復(8)
正序查看
倒序查看

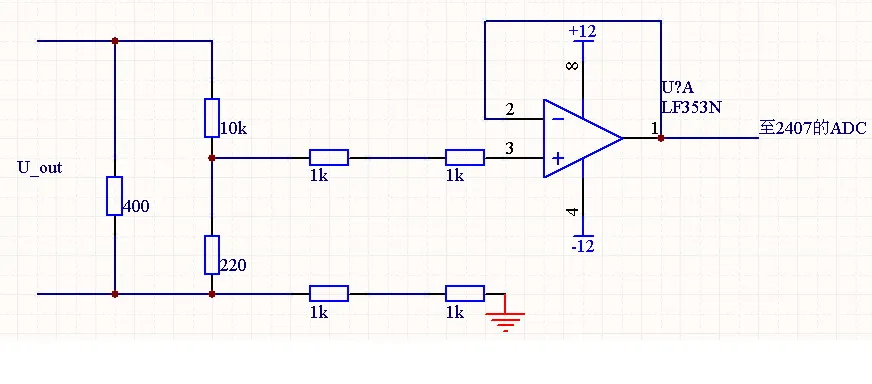

附圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/487261200042670.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/487261200042670.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@戎馬書生
附圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/487261200042670.jpg');}"onmousewheel="returnimgzoom(this);">
4個1k電阻有2個是3W,在主機上,2個是1/4W在控制板上,有什么作用?
---電阻串連分壓
增大電壓反饋的輸入阻抗?
---電壓信號取樣
加上LF353的運放且接成跟隨器有什么作用?
而且輸入電壓是正負12V,不怕輸出電壓大于3.3V嗎?
---跟隨器:輸入=輸出 電壓放大倍數為1
---電阻串連分壓
增大電壓反饋的輸入阻抗?
---電壓信號取樣
加上LF353的運放且接成跟隨器有什么作用?
而且輸入電壓是正負12V,不怕輸出電壓大于3.3V嗎?
---跟隨器:輸入=輸出 電壓放大倍數為1
0
回復
@戎馬書生
附圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/487261200042670.jpg');}"onmousewheel="returnimgzoom(this);">
這樣接法對嗎?那采樣比例是多少?
另外,控制地和輸出地共地的話會有干擾吧?
另外,控制地和輸出地共地的話會有干擾吧?
0
回復
@kintal
4個1k電阻有2個是3W,在主機上,2個是1/4W在控制板上,有什么作用?---電阻串連分壓 增大電壓反饋的輸入阻抗?---電壓信號取樣加上LF353的運放且接成跟隨器有什么作用?而且輸入電壓是正負12V,不怕輸出電壓大于3.3V嗎?---跟隨器:輸入=輸出電壓放大倍數為1
1.4個1k電阻應是高次雜波阻尼.對取樣無仿,可忽略!
2.LF353的運放且接成跟隨器,高阻入低阻出.
3.對取樣分壓比是10.0K/0.22K,約1:46.45,圖示輸入要153V輸出才3.3V.
而焊極輸出一般小于153V,運放輸出不會大于3.3V.
4.+/-12V是運放的工作電壓.與電路分析無關系.
2.LF353的運放且接成跟隨器,高阻入低阻出.
3.對取樣分壓比是10.0K/0.22K,約1:46.45,圖示輸入要153V輸出才3.3V.
而焊極輸出一般小于153V,運放輸出不會大于3.3V.
4.+/-12V是運放的工作電壓.與電路分析無關系.
0
回復
@lyjy
1.4個1k電阻應是高次雜波阻尼.對取樣無仿,可忽略!2.LF353的運放且接成跟隨器,高阻入低阻出.3.對取樣分壓比是10.0K/0.22K,約1:46.45,圖示輸入要153V輸出才3.3V.而焊極輸出一般小于153V,運放輸出不會大于3.3V.4.+/-12V是運放的工作電壓.與電路分析無關系.
高手就是高手阿,佩服!
采樣電壓可用范圍很小,精度不會太高,但用于焊接還是能滿足要求.
另外,看這種接法,主電路與控制電路共地,會不會引入干擾呢?謝謝.
采樣電壓可用范圍很小,精度不會太高,但用于焊接還是能滿足要求.
另外,看這種接法,主電路與控制電路共地,會不會引入干擾呢?謝謝.
0
回復
@kinglink2
時代2407控制數字焊機 是指的是時代哪種數字焊機．
大家好!小弟維修了一臺焊王NBC-500抽頭氣保焊,最初故障為控制版 供送絲機電路燒損,修復后出現不送絲的故障!!電磁閥吸和,繼電器也吸和,整個電源可以當手弧焊用,就是小車送絲電機不轉!1忘高手指點,如有此焊機工作原理圖的朋友,希望能給小弟一份,十分感謝!!QQ :36390360 郵箱 19821415@163.com
