示波器不用電流探頭如何測試波形?(+30)

論壇的朋友如能詳細介紹在節能燈電路調試中不用電流探頭,只用電壓探頭測試出集電極電流波形,基極電流波形,我出30分獎勵!!
全部回復(94)
正序查看
倒序查看
ebenshi
LV.8
2
2008-01-12 19:53
可以借鑒電流互感器的原理來做!
0
回復
2008-01-12 23:15
E極串一個0.5-1R的電阻,用X10倍的電壓探頭就可以看到集電極電流波形,但看不是很準確.因?yàn)楦蓴n太大了,很多毛刺.
0
回復
2008-01-13 07:57
@廊橋星辰
E極串一個0.5-1R的電阻,用X10倍的電壓探頭就可以看到集電極電流波形,但看不是很準確.因?yàn)楦蓴n太大了,很多毛刺.
E極串一電阻,可以看到集電極電流波形?這個原理是什么呢?
這時的探頭是串還是并??
0
回復
2008-01-13 07:58
@ebenshi
可以借鑒電流互感器的原理來做!
買個相關的東西要4000元RMB左右,還不如買個電流探頭!
0
回復
2008-01-13 08:42
@傻兒軍長
E極串一電阻,可以看到集電極電流波形?這個原理是什么呢?這時的探頭是串還是并??
一般半橋電路都有Re,我們說的下管直接用電壓探頭負接地,正極接電阻另一端(你說的并聯).電壓取樣.
0
回復
2008-01-13 09:29
@廊橋星辰
一般半橋電路都有Re,我們說的下管直接用電壓探頭負接地,正極接電阻另一端(你說的并聯).電壓取樣.
另請問基極電流又如何得到呢??
  向你表示敬意!!!
已加4分給你!
0
回復
puyining
LV.4
8
2008-01-13 20:30
@ebenshi
可以借鑒電流互感器的原理來做!
你可以找一種電流小的精密霍爾傳感器,比如5A 輸出5V .把集電極的腿,或發射極的腿從焊盤上焊下來,加接一根臨時短線,穿過霍爾傳感器的窗口,再焊回原先的地方,就可以用示波器測試你的工作電流了.屆時把電壓波形轉換成電流就可以了.
0
回復
ebenshi
LV.8
9
2008-01-14 08:11
@傻兒軍長
另請問基極電流又如何得到呢??  向你表示敬意!!!已加4分給你!
E極串電阻所測到的波形是Ie,Ie=Ic+Ib!
PUYINING大哥說得很對!!!
0
回復
2008-01-14 10:34
@廊橋星辰
一般半橋電路都有Re,我們說的下管直接用電壓探頭負接地,正極接電阻另一端(你說的并聯).電壓取樣.
此方法對于射極電阻較大的電路好象不太實用,在加串一電阻進去電路的根本性質又發生了改變,所測的東西偏差較大.
實際就是測的射極電壓.
0
回復
2008-01-14 10:35
@puyining
你可以找一種電流小的精密霍爾傳感器,比如5A輸出5V.把集電極的腿,或發射極的腿從焊盤上焊下來,加接一根臨時短線,穿過霍爾傳感器的窗口,再焊回原先的地方,就可以用示波器測試你的工作電流了.屆時把電壓波形轉換成電流就可以了.
此方法較好,得不知這個東東要多少錢??
是不是比電流探頭便宜呢?
已給你2分了,建議管理在給10分與你
0
回復
puyining
LV.4
12
2008-01-14 12:14
@傻兒軍長
此方法較好,得不知這個東東要多少錢??是不是比電流探頭便宜呢?已給你2分了,建議管理在給10分與你
霍爾電流傳感器現在已經不貴了,但是高精度的稍貴一點,也就是一二百元,小電流高精度的不會貴過三百元.你可以在網上搜搜看. 你如先測E 極,后再測C 極.它們的差值就是B 極的電流.
0
回復
2008-01-14 15:29
@puyining
霍爾電流傳感器現在已經不貴了,但是高精度的稍貴一點,也就是一二百元,小電流高精度的不會貴過三百元.你可以在網上搜搜看.你如先測E極,后再測C極.它們的差值就是B極的電流.
霍爾電流傳感器有一個頻率因素在里面,不知大俠是怎么考慮這個問題的?
0
回復
puyining
LV.4
14
2008-01-14 16:27
@傻兒軍長
霍爾電流傳感器有一個頻率因素在里面,不知大俠是怎么考慮這個問題的?
據我所知,最普通的霍爾元件的頻率響應都在100K以上,好的霍爾元件能達到500K ,最好的能到上兆.我想在日光燈、節能燈之類的應用中,開關頻率不會超過100K 吧?
0
回復
2008-06-24 14:36
不用電流探頭就基本上有兩種方法:
1)在電路中加一個小電阻,測試小電阻的電壓波形,就能得到電流波形.如果干擾比較大,那么在這個小電阻兩端焊倆大電阻(至少200K以上),倆電阻的一端翹起來,用示波器測試這兩個大電阻的電壓.
2)就是上面兄弟提到的用互感器,使用交流電流,霍耳比較貴,可以用小磁環,看電流大小,決定匝比,這個方法麻煩在于要斷開電路,把電流支路用導線穿過磁環.不過這種方式對電路的干擾最小.

電流探頭那么貴,一般人用不起啊
0
回復
hou0330
LV.4
16
2008-06-25 11:56
@majianhai
要測c極電流波形可在三極管c極串1歐電阻,再測該電阻上波形,我發覺上管和下管波形不一樣,上管的比較干凈.
我在看上管EC極電壓時,會燒機.那應該怎么接?測試BE極時,干擾特嚴重.
0
回復
2008-06-25 16:11
@hou0330
我在看上管EC極電壓時,會燒機.那應該怎么接?測試BE極時,干擾特嚴重.
其實很多人沒有電流探頭,我們示波器有10臺,電流探頭有兩支,但有人多還是不方便.自己搞了一個專用.把方法告訴大家,以后有電壓探頭就可以有一個電流探頭了.
簡單方法:用高U值的磁環,用銅線繞100圈,銅線兩頭并一個100R電阻.加一個X10的電壓探頭就可以測電流了.
還有的是人家做好的,就是開關電源上有一個電流檢測的扼流圈,折一個用就行了.
0
回復
ebenshi
LV.8
18
2008-06-25 18:27
@廊橋星辰
其實很多人沒有電流探頭,我們示波器有10臺,電流探頭有兩支,但有人多還是不方便.自己搞了一個專用.把方法告訴大家,以后有電壓探頭就可以有一個電流探頭了.簡單方法:用高U值的磁環,用銅線繞100圈,銅線兩頭并一個100R電阻.加一個X10的電壓探頭就可以測電流了.還有的是人家做好的,就是開關電源上有一個電流檢測的扼流圈,折一個用就行了.
說得好!我也是用此方法.至于線圈兩端的電阻值,可以跟原裝電流探頭對比來調節.
0
回復
2008-06-26 10:25
@廊橋星辰
其實很多人沒有電流探頭,我們示波器有10臺,電流探頭有兩支,但有人多還是不方便.自己搞了一個專用.把方法告訴大家,以后有電壓探頭就可以有一個電流探頭了.簡單方法:用高U值的磁環,用銅線繞100圈,銅線兩頭并一個100R電阻.加一個X10的電壓探頭就可以測電流了.還有的是人家做好的,就是開關電源上有一個電流檢測的扼流圈,折一個用就行了.
兄臺是做那行的,用的什么示波器啊
0
回復
2008-06-26 11:31
@jack.sparrow
兄臺是做那行的,用的什么示波器啊
喔,我是在照明這一塊的.用泰克的,有幾臺是彩色四通道的.我做的電流探頭,我對比過形狀和值,形狀有些不是很明顯的毛剌,有點粗.值可以作參考,對于鎮流器的一些基本電流測試還可以滿足得了.
0
回復
2008-06-26 11:47
@廊橋星辰
喔,我是在照明這一塊的.用泰克的,有幾臺是彩色四通道的.我做的電流探頭,我對比過形狀和值,形狀有些不是很明顯的毛剌,有點粗.值可以作參考,對于鎮流器的一些基本電流測試還可以滿足得了.
我是做示波器的
做應用這一塊的
所以想了解以下各個行業怎么用示波器的,或有什么實際要求
現在大家用的都是泰克安杰倫,用國產的很少啊
0
回復
ne5532
LV.7
22
2008-06-26 15:31
@廊橋星辰
其實很多人沒有電流探頭,我們示波器有10臺,電流探頭有兩支,但有人多還是不方便.自己搞了一個專用.把方法告訴大家,以后有電壓探頭就可以有一個電流探頭了.簡單方法:用高U值的磁環,用銅線繞100圈,銅線兩頭并一個100R電阻.加一個X10的電壓探頭就可以測電流了.還有的是人家做好的,就是開關電源上有一個電流檢測的扼流圈,折一個用就行了.
我按上面大哥的方法做了一個,看集電極波形還可以,但是看基極的相差太遠,不知是什么回事,我用7K的做的.
0
回復
2008-06-26 15:58
@ne5532
我按上面大哥的方法做了一個,看集電極波形還可以,但是看基極的相差太遠,不知是什么回事,我用7K的做的.
是的,這電流太少,測得的波形不準.U值再上去一點,測試時,表筆盡量避開來自鎮流的干擾.哎,將就著用一下吧.
0
回復
ne5532
LV.7
24
2008-06-26 16:46
@廊橋星辰
是的,這電流太少,測得的波形不準.U值再上去一點,測試時,表筆盡量避開來自鎮流的干擾.哎,將就著用一下吧.
那我再找個12K的試試吧.
0
回復
ne5532
LV.7
25
2008-06-27 11:22
@ne5532
那我再找個12K的試試吧.
我原來將表筆調成*10,看基極不行,后來我調成*1就可以了,
為什么我的波形用磁環測試出來的和用電阻測試出來的一樣呀,沒有什么區別,

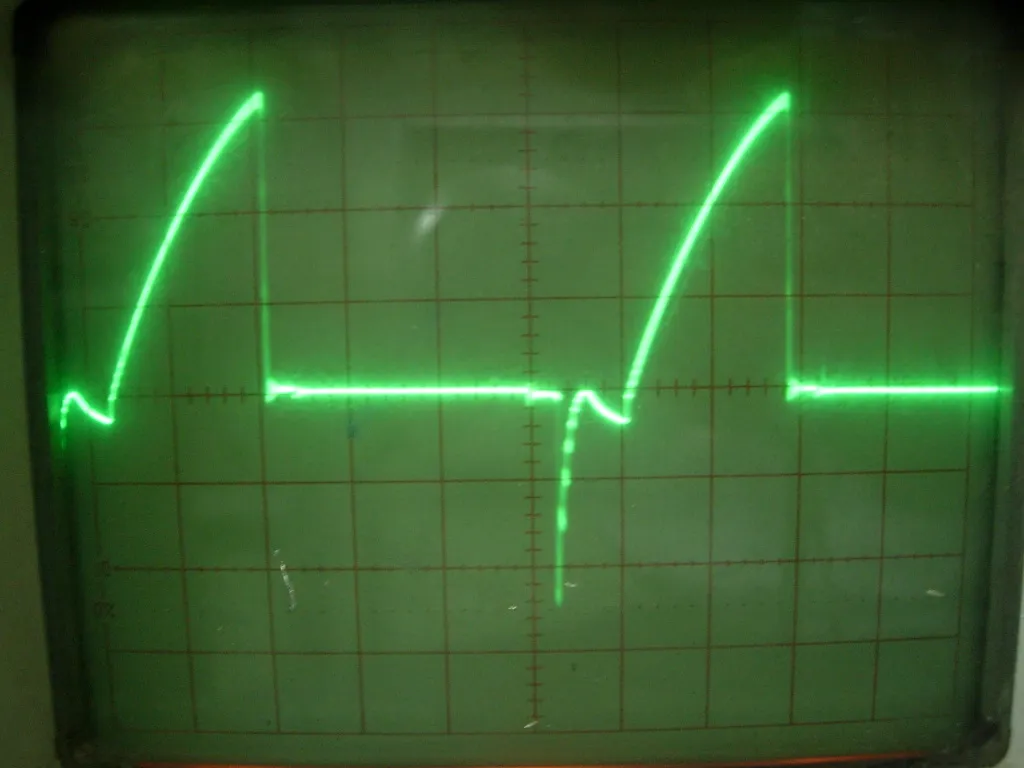

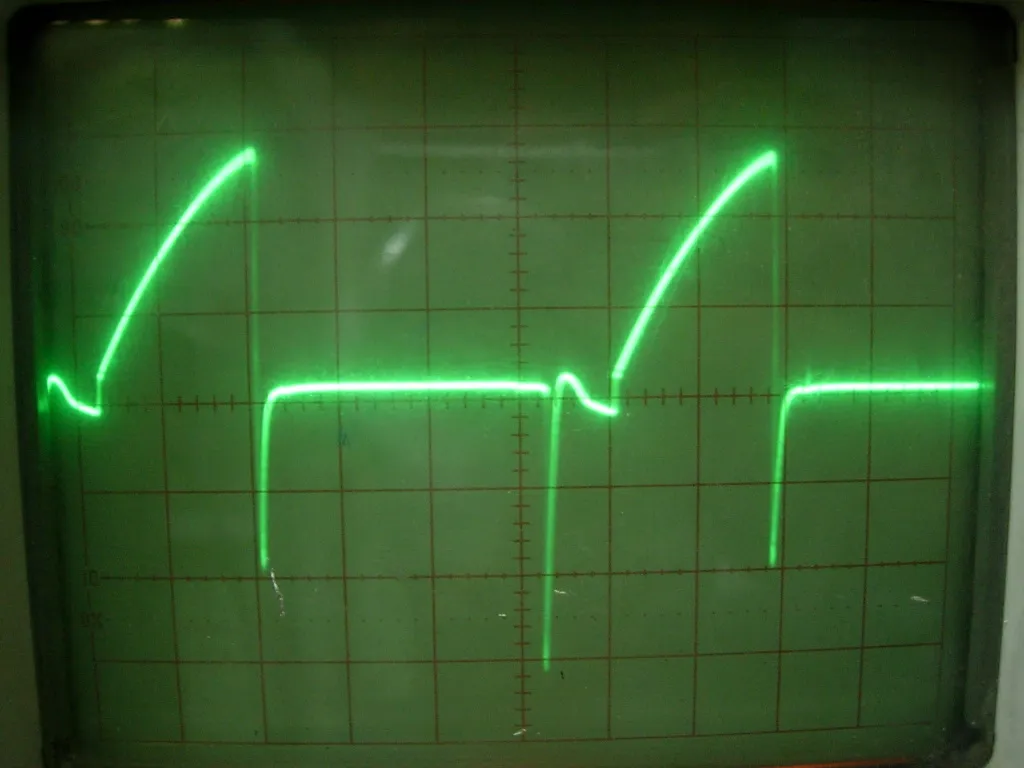

是不是這樣不準???下面是同一個鎮流器集電極電流 電阻和磁環測試的波形,請問哪個接近于真實的波形呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/86701214536445.jpg');}" onmousewheel="return imgzoom(this);">圖1
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/86701214536471.jpg');}" onmousewheel="return imgzoom(this);">圖2
為什么用磁環測試出來的電流結束時有那么大的下降,而用電阻測試出來的就沒有,

請各位高手指點..
0
回復
yidinmu
LV.5
26
2008-06-27 11:26
@ebenshi
說得好!我也是用此方法.至于線圈兩端的電阻值,可以跟原裝電流探頭對比來調節.
ebenshi老大果然有點保守哈,還是 廊橋星辰 兄弟一語點破.呵呵,謝謝謝謝
0
回復
2008-06-27 13:50
@ne5532
我原來將表筆調成*10,看基極不行,后來我調成*1就可以了,為什么我的波形用磁環測試出來的和用電阻測試出來的一樣呀,沒有什么區別,是不是這樣不準???下面是同一個鎮流器集電極電流電阻和磁環測試的波形,請問哪個接近于真實的波形呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/86701214536445.jpg');}"onmousewheel="returnimgzoom(this);">圖1[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/86701214536471.jpg');}"onmousewheel="returnimgzoom(this);">圖2為什么用磁環測試出來的電流結束時有那么大的下降,而用電阻測試出來的就沒有,請各位高手指點..
電流用電流探頭測的才最真實.
但是用磁環做的,那兩個尖會比較長點.你現在的波形要是用貴那種電流探頭測試都會有.
0
回復
ne5532
LV.7
28
2008-06-27 23:43
@廊橋星辰
電流用電流探頭測的才最真實.但是用磁環做的,那兩個尖會比較長點.你現在的波形要是用貴那種電流探頭測試都會有.
那您的意思是是可以忽略下降的尖了?
0
回復
2008-06-28 14:18
@ne5532
那您的意思是是可以忽略下降的尖了?
不可以完全忽略.我做的是比較過的.所以心里有底.保守點的就一半吧.看你測的波形若用那種電流探就一定有這個尖.有三分一的分量.
0
回復
2008-06-29 09:56
@廊橋星辰
不可以完全忽略.我做的是比較過的.所以心里有底.保守點的就一半吧.看你測的波形若用那種電流探就一定有這個尖.有三分一的分量.
頂一下
0
回復
2008-06-29 11:35
@jack.sparrow
我是做示波器的做應用這一塊的所以想了解以下各個行業怎么用示波器的,或有什么實際要求現在大家用的都是泰克安杰倫,用國產的很少啊
請問示波器的高壓探頭號稱耐壓1200VDC,是不是說在開100X衰減開關的情況下去測試,示波器上顯示波形峰值為12V?請問示波器2000VDC的高壓探頭大約什么價位,謝謝!
