頂起來…

這樣是不行的,D極電壓12V還能這樣做,D極電壓高了,如果不用變壓器隔離驅動,
一定要用自舉驅動

輸入己經調為12V,但是還是不行啊.我手里有一樣板是SG3525的,也是這樣驅動的,他的就可以?

不行的,建議你不要用3842做全橋,即使做全橋,你也要用個驅動變壓器才能把一路驅動信號變成死路,另外,用3842做的全橋很難避免上下橋輩的直通現象.建議你還是用3525,這個我以前用過,很好驅動.

jimmyjohn  你看清楚   樓主是說3846   不是3842
3846完全能做全橋

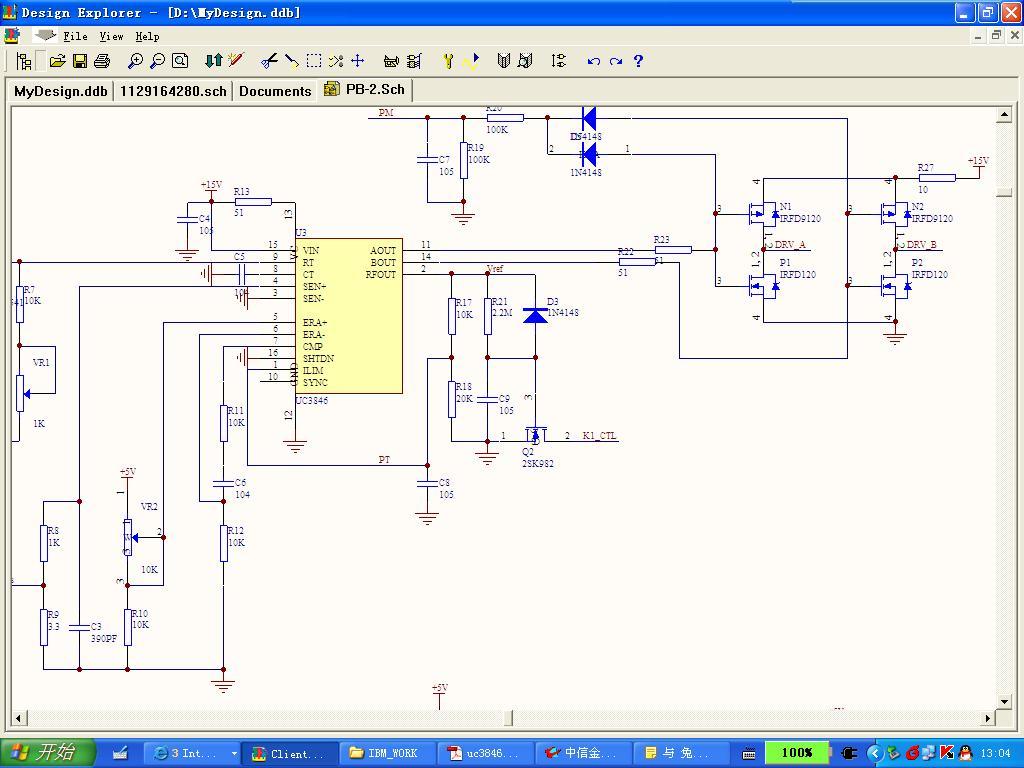

你把IRFD120換到上面  IRFD9120換到下面
兩個N管在上   兩個P管在下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1738981200464551.gif');}" onmousewheel="return imgzoom(this);">

哈哈,這個問題解決了!是小弟把N管與P管焊錯了…見笑,見笑.不過又遇到了一個新問題,在不接任何負載的情況下,電路不能調脈寬么?不知什么原因,占空比一直都是50…

自己再頂下…

調整EA-就可以改變脈寬了.

用兩片ＩＲ２１１０做驅動就可以了，
