敬請各位朋友指點

我測量了短路D20和D21前后的兩個功率管的VDS波形,發現老美這個電路的波形要好一點,毛刺少一點.

望高手分析一下原理

MOS內的寄生二極管的特性不怎么樣．

st.you 您似乎理解錯了我的意思

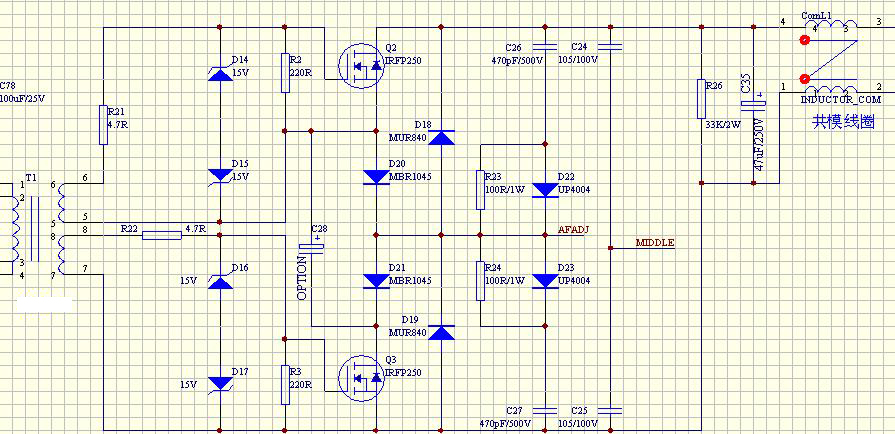

請分析一下D20\D21的用處.

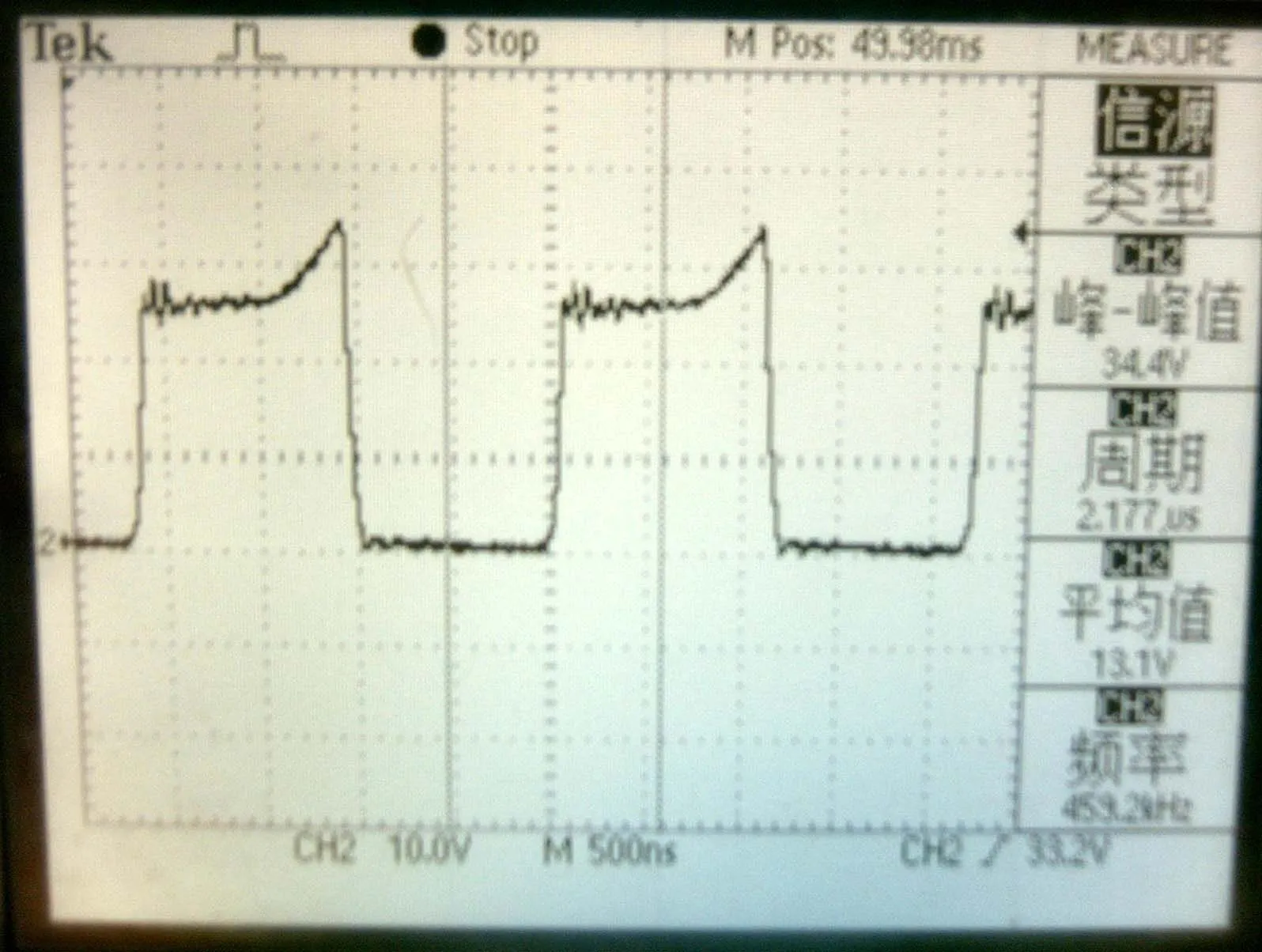

短路D20\D21前VDS波形(Q2):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1728431201079443.jpg');}" onmousewheel="return imgzoom(this);">

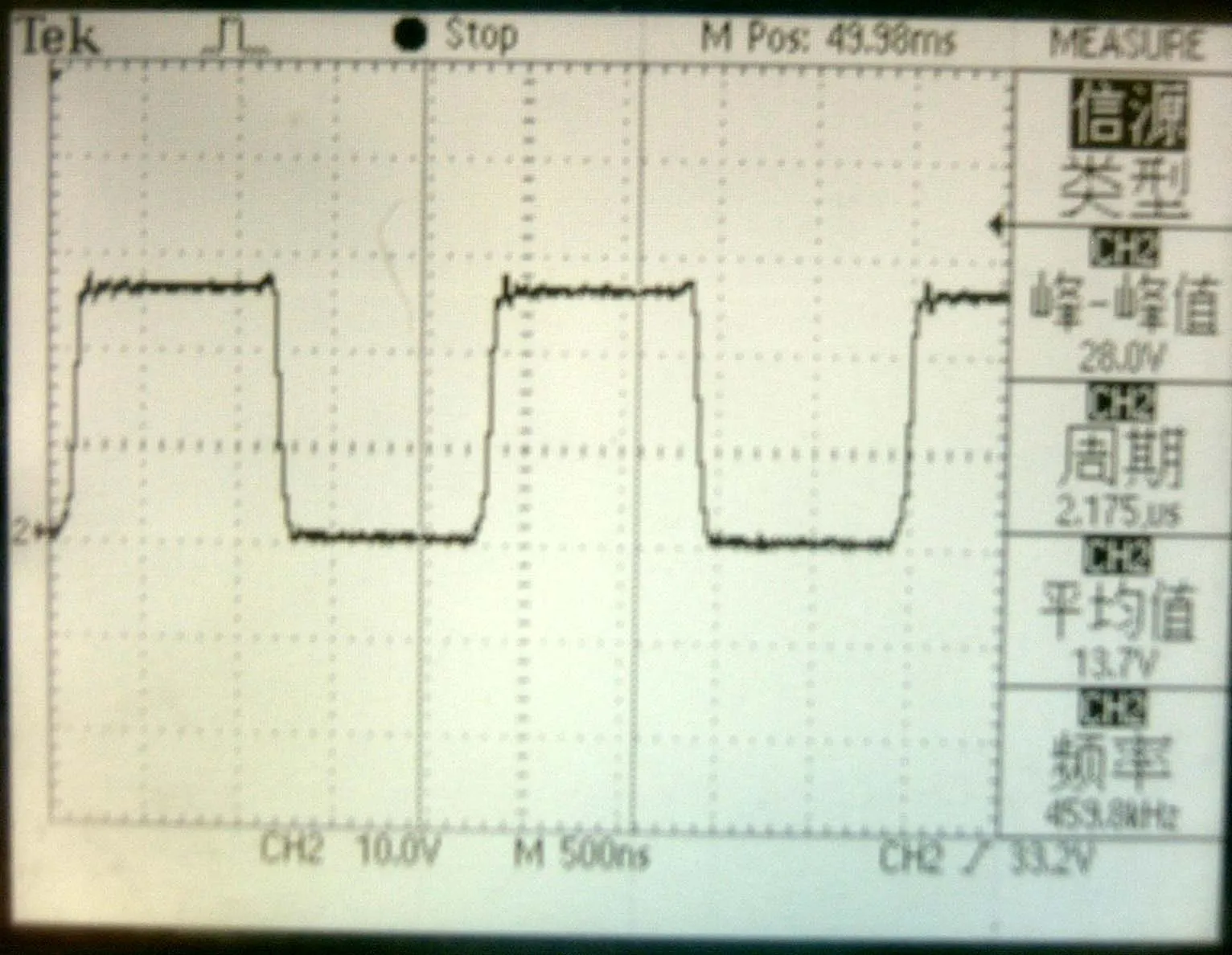

短路D20\D21前VDS波形(Q1):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1728431201079536.jpg');}" onmousewheel="return imgzoom(this);">
短路D20\D21后VDS波形(Q2):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1728431201079489.jpg');}" onmousewheel="return imgzoom(this);">

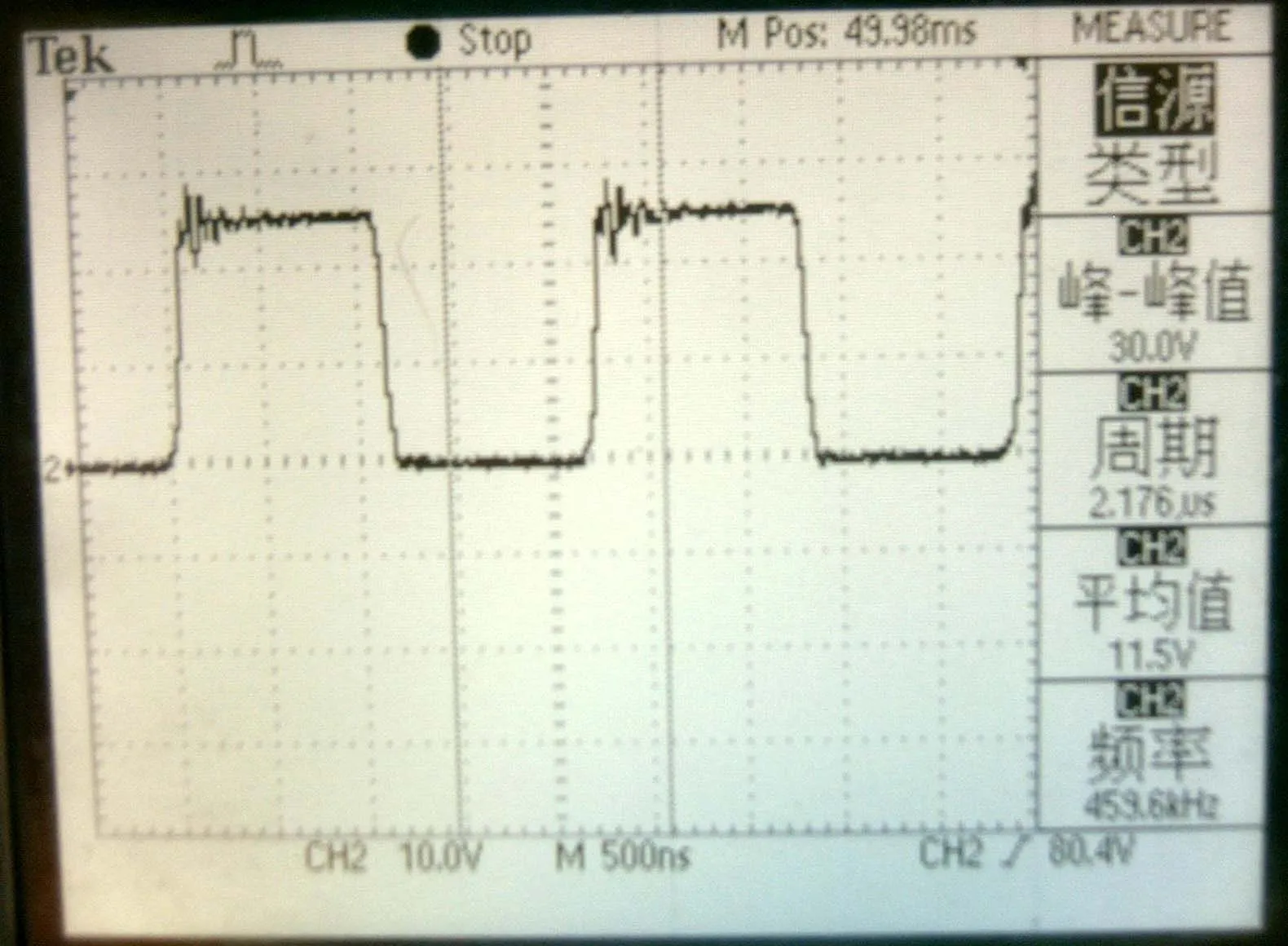

短路D20\D21后VDS波形(Q1):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1728431201079597.jpg');}" onmousewheel="return imgzoom(this);">

波形略微有改善.原理是什么?

這都是MOS內二極管反向恢復時間所致.你仔細分析一下整個開關周期各MOS的電流方向就知道了.

謝謝st.you 的答復!
您的意思是加這兩個二極管和電容是為了消除MOS管二極管的反向恢復的影響嗎?
如果有這個好處,不知為何這種補償網絡很少見到.

有需要就會用到,沒需要就不會用到.你把那兩個二極管短路之后看看是MOS管在空載情況下也會發熱?
還有,看波形占空比很高,是否只是一個電子變壓器?

短路兩個二極管后空載時并沒有明顯發熱.
占空比在這個產品中不需要調節,是50%
為何這兩個二極管可以消除VDS的毛刺?
