多路LED的并聯設計
現在LED的設計很多都局限在單路的恒流驅動上,多路LED并聯驅動時,單路驅動電路就不能很好的解決分流和均流問題,大家在解決這個問題時,有什么高招?
全部回復(10)
正序查看
倒序查看
@high-power
什么樣的鏡象對稱電路,你的意思是有多少路做多少個LED驅動嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1968661201528248.gif');}" onmousewheel="return imgzoom(this);">
應該是這個,假設T1,T2,T3,T的β都相等
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1968661201528480.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@banma2001
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1968661201528248.gif');}"onmousewheel="returnimgzoom(this);">應該是這個,假設T1,T2,T3,T的β都相等[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1968661201528480.gif');}"onmousewheel="returnimgzoom(this);">
鏡像對稱電路?
這個對我來說是新鮮的,哪位高手使用過,發表一下意見!
這個對我來說是新鮮的,哪位高手使用過,發表一下意見!
0
回復
@snnapple
鏡像對稱電路?這個對我來說是新鮮的,哪位高手使用過,發表一下意見!
理論是對的,問題是單個三極管無法最大放大倍數一致.設計線路也只建議在小功率LED方面,20mA以下的電流有1mA電流誤差是可以接受的,盡量挑選LED Vf值近似的用在同一款產品上面.

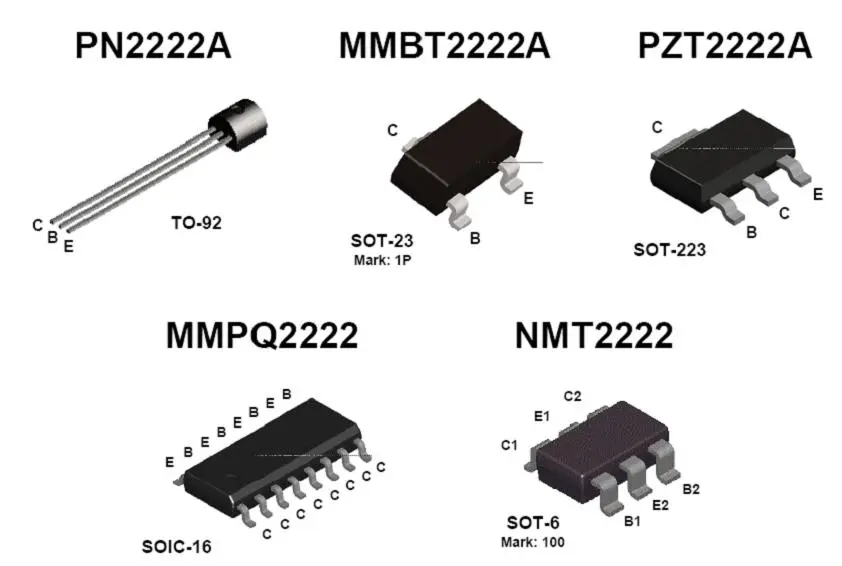

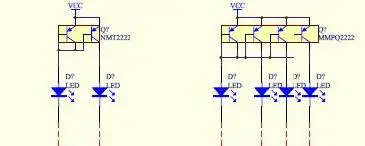

需要這樣設計可以選用英飛凌公司三極管MMPQ2222,同工藝、溫度、條件下生產出來的性能放大倍數會一致.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201596310.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201596523.jpg');}" onmousewheel="return imgzoom(this);">
需要這樣設計可以選用英飛凌公司三極管MMPQ2222,同工藝、溫度、條件下生產出來的性能放大倍數會一致.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201596310.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201596523.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@banma2001
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1968661201528248.gif');}"onmousewheel="returnimgzoom(this);">應該是這個,假設T1,T2,T3,T的β都相等[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1968661201528480.gif');}"onmousewheel="returnimgzoom(this);">
理論上可行,實際使用會存在問題.
比如管子的一致性,各管子使用時的溫度.
比如管子的一致性,各管子使用時的溫度.
0
回復
臺灣廣鵬科技(ADD)AMC711X系列,共陽并聯LED,恒流輸出有15/20MA兩種,工作電壓2.7-6V.0.1UA的靜態電流.且體積非常小,無需外圍元件.直接與LED相連.有三路,四路輸出兩種規格.應用于手機背光,MP3/MP4背光等.
