9910做小功率時,好像不是很好(5W以下)容易燒燈珠

IXYS的MXHV9910,性能穩定.

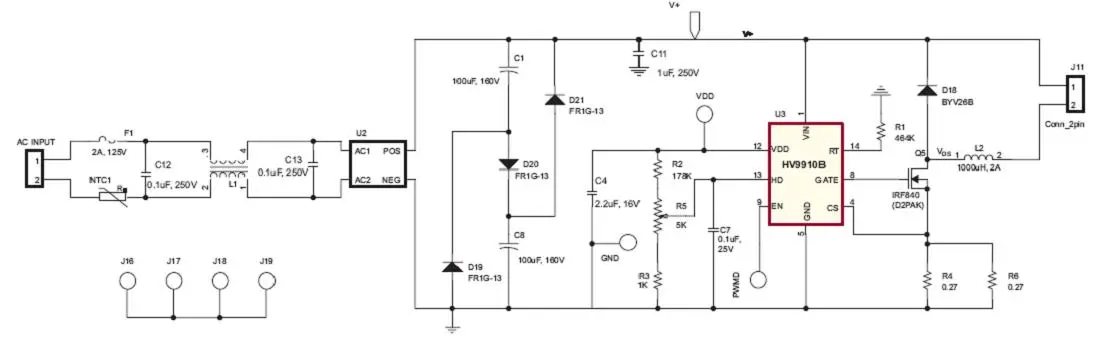

美國Supertex超科公司-HV9910 方案之一:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201760898.jpg');}" onmousewheel="return imgzoom(this);">

C1, C8           100μF, 160V
C4               2.2μF, 16V SMD 0805
C7               0.1μF, 25V SMD 0805
C11              1μF, 250V
C12,             C13 0.1μF, 250V
D18              400V, 1.5A   BYV26B
D19, D20, D21    400V, 1A
F1               SMD 125V, 2A
L1 Low profi le common mode choke Coilcraft BU9-2820R5B
    Cross reference for L1 Cooper Electronics CTX01-17785-R
L2 1000μH, 2A inductor Coilcraft PCV-2-105-02
    Cross reference for L2 Cooper Electronics CTX01-17784G-R
NTC1 NTC inrush current limiter Thermometrics CL-130
Q5              500V, 8A D2PAK MOSFET   IRF840AS
R1              464KΩ, 1/8W 0805
R2              178KΩ, 1/8W 0805
R3              1KΩ, 1/10W 0805
R4 R6           0.27Ω, 1/4W
R5              Top adjust 5KΩ
U1              Universal LED
U2              400V, 1A, DF-S,

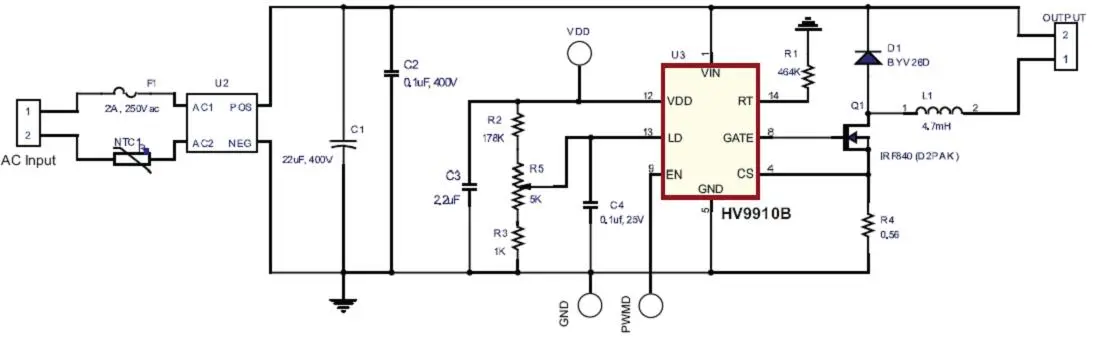

美國Supertex超科公司-HV9910 方案之二: 輸入電壓90-265AC驅動50-350mA應用參考.前端可以線性條件設計比如臺燈等產品.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201762033.jpg');}" onmousewheel="return imgzoom(this);">

C1    22μF, 400V
C2    0.1μF, 400V
C3    2.2μF, 16V SMD 0805
C4    0.1μF, 25V SMD 0805
D1    400V, 1.5A
F1    2A, 250VAC
L1    4.7mH, 0.4A
NTC1 NTC inrush
Q1    500V, 8A D2PAK MOSFET   IRF840AS
R1    464KΩ, 1/8W 0805
R2    178KΩ, 1/8W 0805
R3    1KΩ, 1/10W 0805
R4    0.56Ω, 1%, 1/4W  1206
POT1 Top adjust 5KΩ
U2   400V, 1A, DF-S,

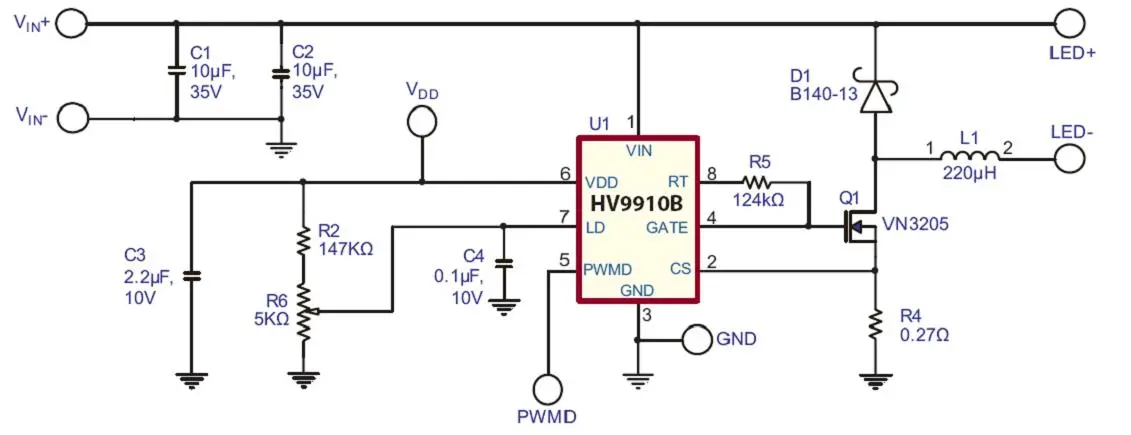

美國Supertex超科公司-HV9910 方案之三:輸入電壓8V – 30V DC,輸出電流: 900mA maximum,效率: >85%.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201763000.jpg');}" onmousewheel="return imgzoom(this);">

C1,C2   10μF, 35V SMD 1812
C3      2.2uF, 16V X7R
C4      0.1uF, 16V X5R
D1      40V, 1A SMA  B140-13
L1      220μH, 1A
Q1      50V, 1.5A SOT-89 power MOSFET Supertex VN3205N8
R2      147KΩ, 1/10W, 1% SMD 0805
R4      0.27Ω, 1/4W, 1% SMD 1206
R5      124K, 1/10W, 1% SMD 0805
R6      5KΩ

HV9910B是HV9910升級改進版本,工藝性能上有所改進,可以直接替換使用,以后將HV9910B為主.

驅動條件
HV9910 需要1mA 的啟動電流.此電流由HV9910 的內部產生,無需象其它的電路中需加一個大的啟動電阻. 此外, 在HV9910的應用中,它能用內部的線性電源連續的向內部的所有線路提供7.5V的電壓.IC是外置MOS本身功耗并不高.

設定輸出電流
選擇降壓型設計方法時, LED中的平均電流作為 CS腳檢測峰值電壓會有一個好的表現.然而,運用這種電流采樣方法,有一個相關連的誤差需要被計算進去 .此誤差的提出是因?yàn)殡姼兄械钠骄娏骱头逯惦娏魇遣煌? 例如電感紋波電流的峰峰值是150mA, 要得到500mA的LED電流, 該采樣電阻應為:
250mV/(500mA+ 0.5*150mA) = 0.43Ω.

調光
有兩種方式可以實現調光 , 取決不同的應用, 可以單獨調節也可組合調節. LED 的輸出電流能被控制, 也能被線性調節改變, 或通過控制電流的開關來維持電流的不變. 第二種調光方式(叫PWM 調光)通過改變輸出電流的占空比來控制LED的亮度.
線性調光通過調節LD pin腳電壓從0到250mV而實現,該控制電壓優先于內部CS pin設定值250mV , 從而可輸出電流實現編程. 例如, 在VDD 和地之間接一個分壓器,設定CS pin的控制電壓. 當分壓器設定的控制電壓超過250mV將不會改變輸出電流. 如希望更大的輸出電流, 可以選擇一個更小的采樣電阻.
PWM 調光通過外部PWM信號加在PWM_D pin 端而實現.該 PWM 信號可由微控制器或由脈沖發生器按希望的LED的亮度以一定的占空比來實現. 在此PWM 方式下, 以該信號的有效和失效轉換來調節LED的電流. 在此模式,LED 的電流處在這兩種狀態之一: 零或由采樣電阻設定的正常電流.它不可能用這個方法去達到比HV9910用采樣電阻設定的水平更高的平均亮度 . HV9910 用這種PWM控制方法,這燈的輸出只能在0到100%之間調整. 此PWM調光方法的精度僅僅取決于GATE的最小脈寬的限制, 即此頻率的占空比的百分比.

建議設計200-500Hz之間,原廠規格書是說可以很高,但是我建議在這個范圍.如果是外控PWM市電直驅設計時要注意信號隔離,光耦和變壓器都可以,IC沒有提供隔離供電部分,在此向超科公司提出建議,希望在今后設計類似IC一定要考慮這個問題!

工作頻率設定
振蕩器的工作頻率能被用一個外部電阻ROSC在25kHz 到 300kHz之間設定:
FOSC = 25000/(ROSC [kΩ] + 22) [kHz]

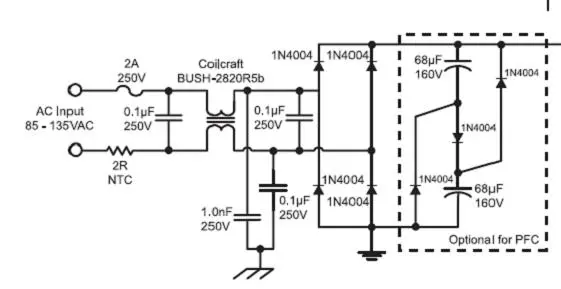

功率因數校正
當 LED 驅動器的輸入功率不超過25W時, 為了通過標準EN61000-3-2 Class C 的AC諧波的限制, 如 HV9910 的應用線路圖, 可以加一個簡單的被動功率因數校正電路. 這個典型的應用電路線圖表示怎樣加這個線路而不影響電路的其它部分. 一個由3個二極管和 2個電容器的簡單電路被加在ac整流輸入的后面去改善輸入電流的諧波失真和達到功率因數大于0.85.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961201782444.jpg');}" onmousewheel="return imgzoom(this);">


電感設計
提及典型的應用電路,可以從電感中計算得到希望的LED 波紋電流的峰峰值. 但在典型的應用,這樣的波紋電流被選取為正常的LED電流的30%. 在這個例子中, 正常電流ILED 是350mA.下一步是得出 LED燈串上的總電壓降. 例如, 當燈串由10高亮度的LED組成且每個二極管在它的額定電流時的正向壓降為3.0V; 則LED 串的總電壓VLEDS 是 30V.
可以知道正常的整流的輸入電壓=120V*1.41=169V
由此可以決定開關的占空比:
D=Vleds/Vin=0.117
然后,給出開關頻率,在此例中Fosc=50KHz,這樣計算功率管MOSFET的導通時間:
Ton=D/Fosc=3.5us
有這些必須的數值,可以計算出電感值:
L=(Vin-Vleds)*Ton/(0.3*Iled)=4.6mH

降壓型(BUCK)拓?fù)湓O(shè)計
當需要的LED燈串接電壓比供電電壓低時,需要選用降壓型拓?fù)?上面的介紹都是適用這些設計要求的說明.然而設計者必須滿足輸入電壓維持在LED燈串電壓2倍一樣為合適.這個限制是因?yàn)镠V9910工作在降壓型拓?fù)鋾r(shí)占空比大于0.5時電流輸出穩定,不穩定的顯示在輸出電流它本身在開關諧波影響下會自激震蕩.

HV9910在使用工程當中經常會遇到的問題!

問:MOS管會損壞和LED燒毀等情況?
答:設計條件在供電電壓相對穩定、有限壓保障,負載不大于8W LED條件下是比較合理的.供電電壓波動會順壞線路器件.

問:MOS和肖特基二極管發熱嚴重?
答:熱量肯定是有的.電流值、耐壓不是越高越好,合適即可.最重要的也是最主要的熱源是二極管的Vf值和mos的導通結電阻,這個值是我們選擇器件的首要指標.

問:發現LED會有閃爍現象?
答:在降壓型設計是供電電壓要高于LED正向電壓總和1倍以上為合理,有時我們?cè)O(shè)計可能沒有辦法滿足這個條件,可以適當增加在LED兩端電容或電容容量方法加以解決.

ok

極性反轉型拓?fù)湓O(shè)計 BUCK-BOOST

當LED燈串正向電壓高于或等于輸入電壓時,可以使用此設計.在極性反轉型設計線路中,當開關管導通時,來自輸入端的電能先儲存在電感或反馳式變壓器中.然后能量在開關管關斷時將能量通過LED釋放,當下一周期來時.儲存的電感的能量還沒有釋放完畢,叫連續傳到模式,此直流變換器的輸入輸出電壓關系式如下:

Vout=-Vin*D/(1-D)

輸出電壓可以比輸出電壓高,也可以比輸出電壓低,取決于占空比.
我們現在討論下12V蓄電池驅動3顆LED 350mA的燈串實例.這個正常的輸入電壓12V,假設LED燈串電壓是9V,這樣,我們就決定了正常時的占空比,可以得出:D=Vleds/(Vin+Vleds)=9/(12+9)=0.43
然后,需要給出開關頻率,在此設計中假設Fosc=50KHz
此時,我們可以計算功率MOSFET的導通時間Ton:
Ton=D/Fosc=8.6us
從而.我們可以給出電感值:
L=Vin*Ton/(0.3*Iled)=0.98mH,取標稱值1mH

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/63961202026792.jpg');}" onmousewheel="return imgzoom(this);">

反轉式線路設計與降壓式設計不同,必須要設置輸出濾波電容.為了平衡LED中的電流,這個電容器的阻抗必須瞄準輸出開關波紋電流,且低于LED燈串的動態阻抗ROUT,如果我們假設此設計實例中ROUT=3歐姆,為了減少開關波紋,取波紋因子為10.這樣需要選擇等效串聯主抗(ESR)為0.3歐姆的電容為好.為此,可選擇一個SMT的鉭電容.

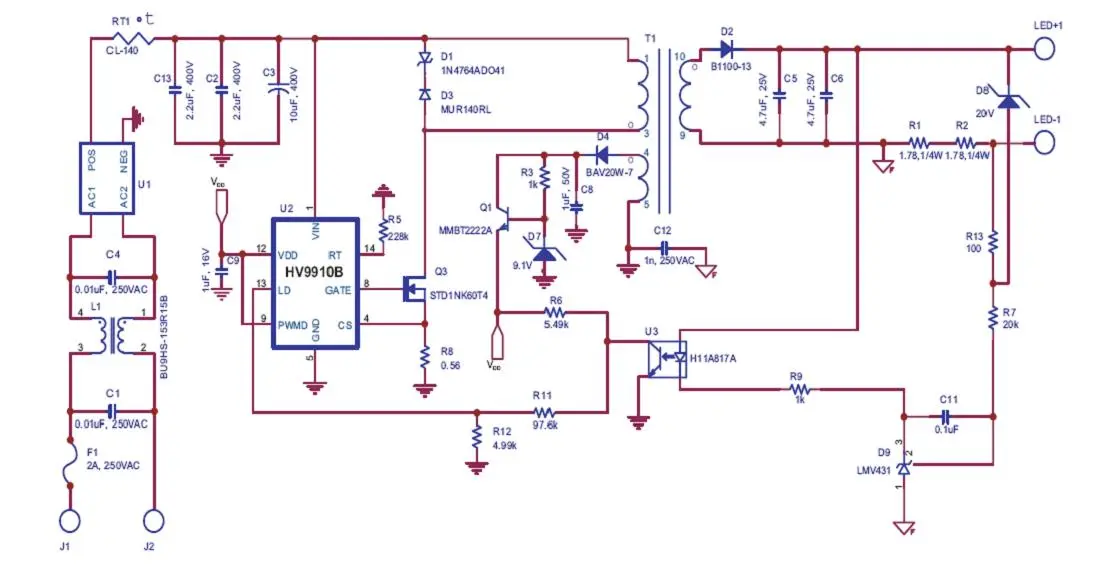

HV9910B 隔離線路設計參考!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/63961202028462.jpg');}" onmousewheel="return imgzoom(this);">

C1, C4    0.01uF, 250VAC
C2, C13   2.2uF, 400V
C3        10uF, 400V
C5, C6    4.7uF, 25V X7R
C8        1uF, 50V X7R
C9        1uF, 16V X7R  SMD0805
C11       0.1uF, 16V X7R   SMD0805
C12       1n, 250VAC
D1        100V, 1W zener diode DO-41 1N4764
D2        100V, 1A   B1100-13
D3        400V, 1A  DO-41  MUR140RL
D4        150V, 400mA  SOD123   BAV20W-7
D7        9.1V, 500mW  SOD123   BZT52C9V1-7
D8        20V, 500mW  SOD123    BZT52C20-7-F
D9        1.24V, SOT-23  S      LMV431
F1        2A, 250VAC
L1        15mH (300uH differential),
Q1        40V, 600mA NPN   SOT-23   MMBT2222A
Q3        600V, 1A   MOSFET   STD1NK60T4
R1        R2 1.78,1/4W, 1%  SMD0805
R3        R9 1k,  1/8W, 1%  SMD0805
R5        226k,   1/8W, 1%  SMD0805
R6        5.49k,  1/8W, 1%  SMD0805
R7        20k,    1/8W, 1%  SMD0805
R8        0.56,   1/8W, 1%  SMD0805
R11       97.6k,  1/8W, 1%  SMD0805
R12       4.99k,  1/8W, 1%  SMD0805
R13       100ohm, 1/8W, 1%  SMD0805
T1 Flyback Transformer - - ---
U1 400V, 1A
U2  HV9910BNG-G
U3     H11A817A

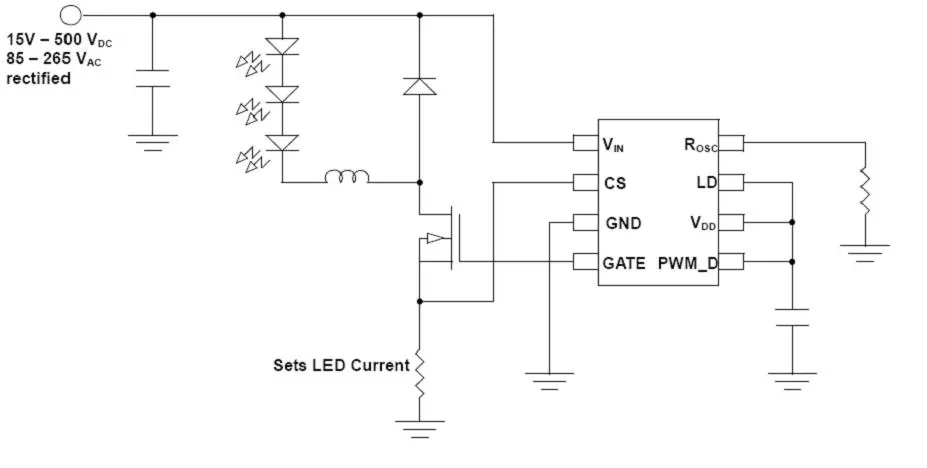

臺灣芯瑞科技股份有限公司 SMD802

芯瑞科技公司有直接替代HV9910型號SMD802,是高壓制成工藝直接替代產品,現可接受樣片申請,按照慣例臺灣生產的IC價格會比美國同類IC優惠很多.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/63961202029962.jpg');}" onmousewheel="return imgzoom(this);">

應用測試反饋意見會陸續公布!

謝謝文兄力挺
小弟目前到原廠去上班了
過兩天過去找你詳談
謝謝!!

臺灣的那個芯片,樣片去哪里申請?

請將你的公司及聯系方式發到這個郵箱即可,wmq@irgd.com.cn

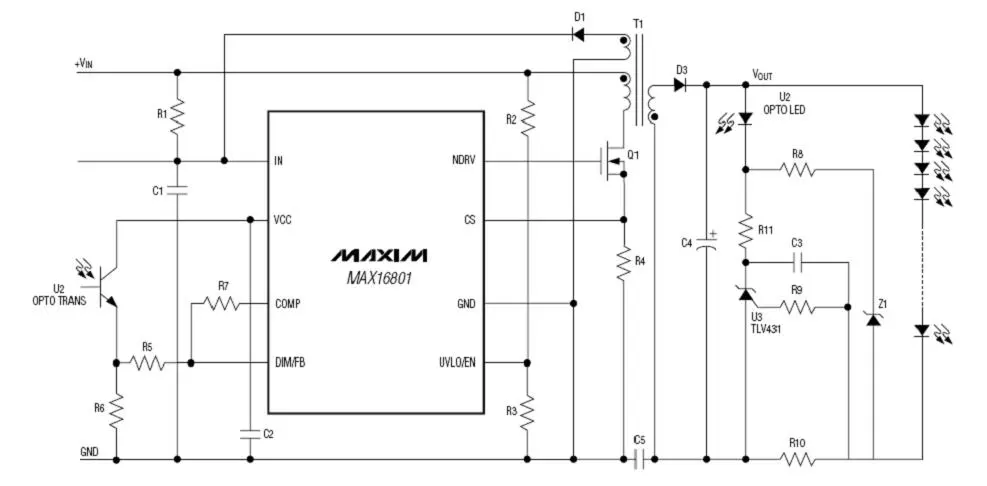

MAX16801是高亮度(HB) LED驅動器控制IC,內部包含了設計一個寬輸入范圍LED驅動器所需的全部電路,適合通用照明和顯示應用.MAX16801非常適合通用輸入(85V AC至265V AC整流電壓輸入) LED驅動器.需要精密調節LED電流時,可利用片上的誤差放大器以及精度為1%的基準.通過低頻PWM亮度調節可實現較寬的亮度調節范圍.

MAX16801 具有輸入欠壓鎖定(UVLO)特性,可設置輸入啟動電壓,并可確保在電源跌落時正常工作.MAX16801具有較高滯回電壓的內部自舉欠壓鎖定電路, 從而簡化了離線式LED驅動器的設計.內部微調的262kHz固定開關頻率允許優化選擇磁性元件和濾波元件,從而實現緊湊、高性價比的LED驅動器.
MAX16801A 的最大占空比為50%,MAX16801B的最大占空比為75%.這些器件均采用8引腳μMAX?封裝,可工作在-40°C至+85°C溫度范圍.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/63961203671718.jpg');}" onmousewheel="return imgzoom(this);">

請問為何需要隔離呢??小弟不才,可以請開板版主位小第解釋一下嗎??

有沒有用過它做過30w的大功率led的驅動電源?電流是350毫安的 串聯的,電壓大概要105-120v的 ,最好是隔離的電源

MAX16801多少銀子?
MAX的芯片感覺價格都比較高

仙童收購了臺灣崇茂,也推出了FSEZ1016這樣的高壓內置MOS的LED恒流芯片,8月份量產,價格比較便宜.
有興趣的可以跟我聯系,時保晶電有限公司,小彭,133 5295 9990,michaelpeng@rslgroup.com.cn

推薦一款高壓恒流驅動IC PT6901
PT6901輸入電壓220V,最大驅動30W,電流最大1A,效率90%以上加PFC PWM調光與模擬調光,隔離與非隔離方案都可,價格也很便宜．已經有很多大工廠批量生產．可以提供DEMO測試．
推薦一款底壓的恒流驅動IC PT6903
PT6903輸入電壓7-36V,電流1A 效率95%,PWM調光與模擬調光,也都已經開始批量生產了．有DEMO可以提供．
也可提供方案,技術全程服務．有興趣聯系ic-fml@163.com 手機:13603077364

請問貼中:D=Vleds/Vin=0.117
然后,給出開關頻率,在此例中Fosc=50KHz,這樣計算功率管MOSFET的導通時間:
Ton=D/Fosc=3.5us

3.5us是怎么來的

文工的貼很長知識啊  我要多學習
想請教文工啊!輸出電流要是達到了2.5~3.3哪還有合適的IC了嗎
請給我點建議啊  謝謝啦

文工您好,我公司有一條太陽能路燈需要改造,原有光源為55w低壓鈉燈,現欲改為太陽能集中供電24伏,led光源,能出個方案嗎?

可以了解更多的要求嗎?
fy——xjq@163.com

那可以申請到SMD802的樣片呢?急需啊!

我想請問你的這個隔離電路的輸出是多少？還有變壓器輔助繞組那得電壓是12V嗎
