各位大俠請幫忙看一下:
反激式電源CCM工作模式(總功率40w),Lp=843uH,f=86kHz,初級部分deltaI=700mA,Ipeak=1.27A
實際工作時次級整流管溫度發燙,其電流波形異常,在90V輸入時尤為明顯
CCM次級整流管波形異常,請幫忙看一下
全部回復(7)
正序查看
倒序查看

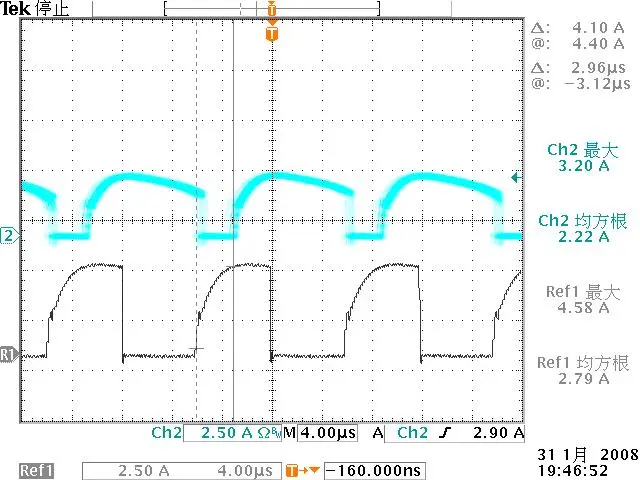

電流波形如下CH2為264V時次級整流管的電流波形 REF1為90V時電流波形,請幫忙看一下,謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2261271201781417.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2261271201781417.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@mag_expert
電流波形如下CH2為264V時次級整流管的電流波形REF1為90V時電流波形,請幫忙看一下,謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/2261271201781417.jpg');}"onmousewheel="returnimgzoom(this);">
發個電路圖看看~還沒見過這樣波形,感覺有點諧振了!
0
回復
@rich2005
發個電路圖看看~還沒見過這樣波形,感覺有點諧振了!

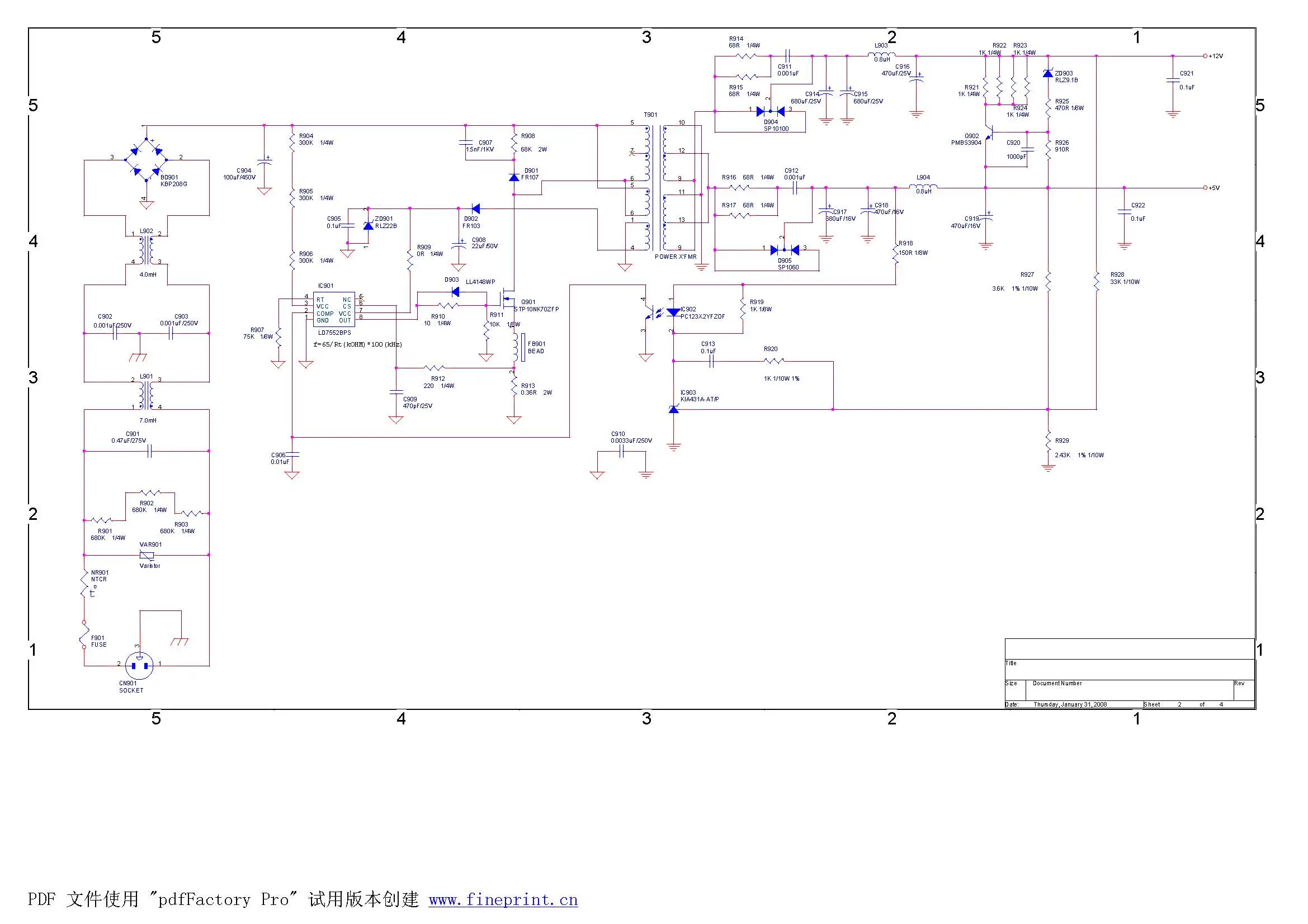

電路圖如下:
90~264v輸入 5v 12v兩路輸出
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2261271201926481.jpg');}" onmousewheel="return imgzoom(this);">
90~264v輸入 5v 12v兩路輸出
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2261271201926481.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@rich2005
發個電路圖看看~還沒見過這樣波形,感覺有點諧振了!
上面有異常的是在兩路同時重載的情況下(12V/2.5A 5V/2A)5V回路的電流波形

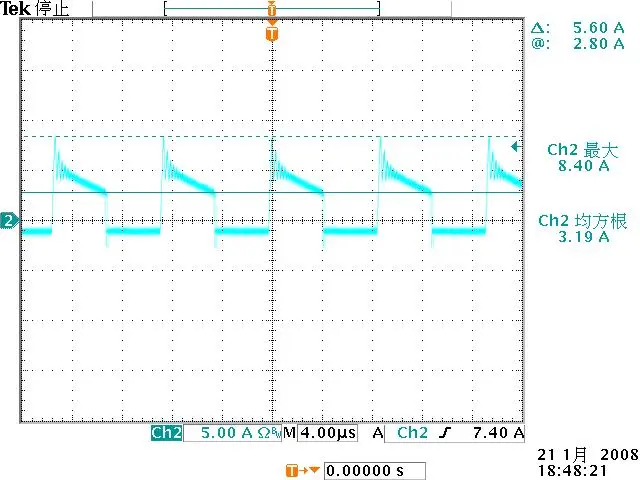

12V電流波形比較正常如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2261271201927171.jpg');}" onmousewheel="return imgzoom(this);">
12V電流波形比較正常如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2261271201927171.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@mag_expert
上面有異常的是在兩路同時重載的情況下(12V/2.5A 5V/2A)5V回路的電流波形12V電流波形比較正常如下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/2261271201927171.jpg');}"onmousewheel="returnimgzoom(this);">
又沒人看了,頂起來!
0
回復
@mag_expert
電流波形如下CH2為264V時次級整流管的電流波形REF1為90V時電流波形,請幫忙看一下,謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/2261271201781417.jpg');}"onmousewheel="returnimgzoom(this);">
反激的特點是:
在開關管關斷時能量由變壓器耦合到次級.所以次級電流一定是由最大逐漸減小的.你這個波形次級電流由小到大……實在詭異.
看起來好像是源邊諧振了……是否c907偏大?r908偏小呢?
另 fr107恢復時間較長.建議更換.
在開關管關斷時能量由變壓器耦合到次級.所以次級電流一定是由最大逐漸減小的.你這個波形次級電流由小到大……實在詭異.
看起來好像是源邊諧振了……是否c907偏大?r908偏小呢?
另 fr107恢復時間較長.建議更換.
