各位高人過來一起討論一下

自己頂一下!

可以用狀態空間平均法或者等效電路平均法來推導,這兩種方法實質是一樣.
先對各個工作階段的電路進行狀態方程的建模
然后在開關周期內取平均可獲得大信號模型
以及穩定工作點處的穩態模型
然后加入小信號擾動,經過線性化的處理后獲得小信號模型即可
根據小信號模型可以獲得輸出電壓以及電感電流到占空比的傳遞函數

不過對于DCM模式,需要獲得占空比的約束
電流控制模式下,電流內環最后應該推導出一階的模型
然后把這個電流內環當成一個環節用在電壓外環的分析當中
然后設計相應的控制反饋.

關于開關變換器的建模,推薦看下面幾本書:
1 Fundamentals of Power Electronics. second edition. by R.W.Erickson.(英文ok的話強烈推薦.)
2 開關變換器的建模與控制.張衛平 編著. 中國電力出版社 2006.(這本可以看成是上一本書的翻譯以及稍微補充的版本,英文不ok的話強烈推薦)

謝謝你的指點!
我在onsemi的一份application note(AN1681/D)中找到有關環路增益的計算如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2261271202136674.jpg');}" onmousewheel="return imgzoom(this);">
以上DCM模式下Vo/Vea的增益計算與Abraham I.Pressman《Switching Power Supply Design》書中所講的基本吻合,但書中未提及CCM模式下Vo/Vea的增益計算是如何推導的,還有個疑問:電流模式與電壓模式兩種控制方式其傳遞函數是不一樣的吧?有沒有比較簡單明了的推導方法?

1. 對于onsemi這份application note的表格,在DCM模式下Vo/Vin 與Vo/Ver之間似乎有沖突啊.
因?yàn)楦鶕?jù)表格中對應的式子可以得到:

Vo/Vin        (*)Ver    (*)Vsaw·N·D
---------  =  ------- = -------------
Vo/Ver         Vin          Vin

兩(*)處相等,所以得到:
         Ver
D = ------------
       Vsaw·N

和我們一般所認為的D = Ver/Vsaw 不一樣,分母中多了一個N.
這個問題我也不明白,提出來討論一下.

2. CCM下 Vin/Ver 我也覺得有問題,
                 D·N
既然 Vo/Vin =  --------  ,
                 1-D
                                                D·N          Vin
那么 Vo/Ver = (Vo/Vin)*(Vin/Ver) = -------- · ---------
                                                 1-D         Vsaw·D
     Vin        1
= --------· ------
     Vsaw      1-D

或許表格中是用Vin以及Vo來代替D,但實在不知道這個平方從哪里來.

3. 對于電流模式和電壓模式,都只是控制方法而已.電壓模式可以理解為整個系統只有一個電壓反饋環.而電流模式是在電壓環的內部又增加了一個電流環,是個雙環的系統,動態響應更好.
而這個傳遞函數的問題,如果只是考慮 Vo/Vin 之類的,應該是一樣的.因?yàn)檫@個時候都是認為D不變,即占空比的擾動d(t)=0的,既然占空比不變了,而主電路結構、參數都不變,輸入到輸出的傳遞函數自然就沒有理由變,對不對?

而Vo/d也是不變的了,因?yàn)檫@個只和主電路結構參數等有關,與控制無關.

但如果考慮的是 Vo/Ver 之類的,里面包括了控制部分的信息的時候,自然就會發生變化了.

tociteer 你好!

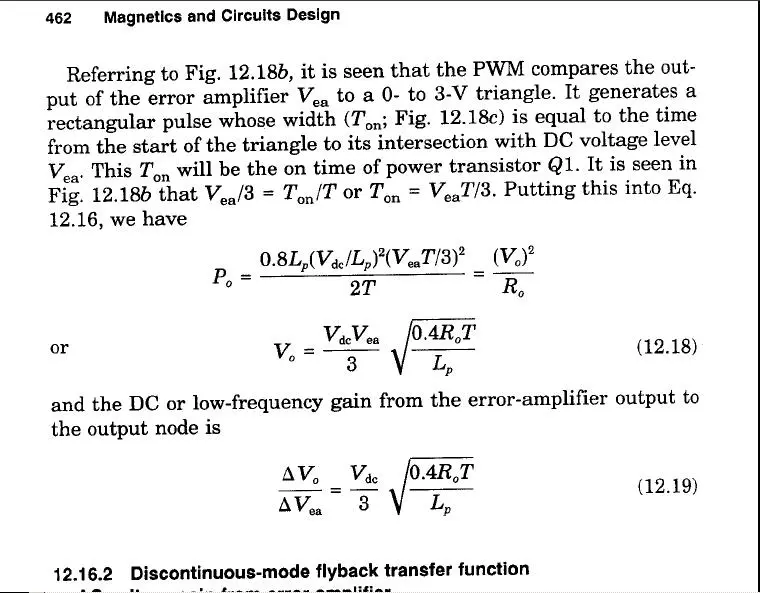

Pressman《Switching Power Supply Design》書中對DCM模式下Vo/Vea增益推導如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2261271202210750.jpg');}" onmousewheel="return imgzoom(this);">
只是在計算中把轉換效率(0.8)參與其中計算,但推導方法與上面的表格中是一致的.
如果忽略次級整流二極體的正向壓降,Ns應按如下計算:
            Vo      1-D
Ns=Np*------*------
            Vin      D
我認為對于DCM和CCM,Vo/Vin應該是一樣的
      Vo        Ns      D
為:------=------*------
     Vin        Np     1-D

Vo/Vea增益的計算中是否需要把光耦的CTR也考慮進去呢?
你說的那本書《開關變換器的建模與控制》.張衛平 編著. 中國電力出版社 2006,有沒有電子檔的啊,我用GOOGLE搜了一下都沒找到啊.

仔細看了看,確實是把效率0.8加進去了.

你說的CCM和DCM下Vo/Vin應該相等,我認為不是這樣的.
CCM時,是很容易看出:Vo/Vin=nD/(1-D),根據電感的伏秒平衡方程就可以得到.
但是DCM下,在開關關斷的時間內,又分為電感電流連續與電感電流截止兩種狀態,要多考慮一個時間段,而狀態方程又多了一個階段,最后推導出來的Vo/Vin,與CCM模式是不通的.

《開關變換器的建模與控制》.張衛平 編著. 中國電力出版社 2006
這本書我是在書店買的,沒有電子版.
其實基本上就可以看成是Fundamentals那本書的翻譯,在內容上并沒有創新,
只不過是中文,看起來舒服一點罷了.

對于次級有兩路輸出(例如12V/5V兩組輸出)的環路增益,是分別計算12V及5V兩個環路的增益還是將其看成一個整體來計算?
Vo/Vea增益的計算中是否需要把光耦的CTR也考慮進去呢?
