芯片功率VCC,GND,芯片VCC,GND.我個人認為是我的這3個地方出現的干擾,干擾了我斜坡電壓,在占空比改變的時候,主功率變壓器初級波形抖的很厲害,增大G的限流電阻可以改善(這不是理想的辦法).
不知道各位高手對這個3個地方有什么好的方法嗎?如何相連?
忘了說了,芯片上的 諧振部分應該和功率部分頻率不同,所以他們該如何相連呢?

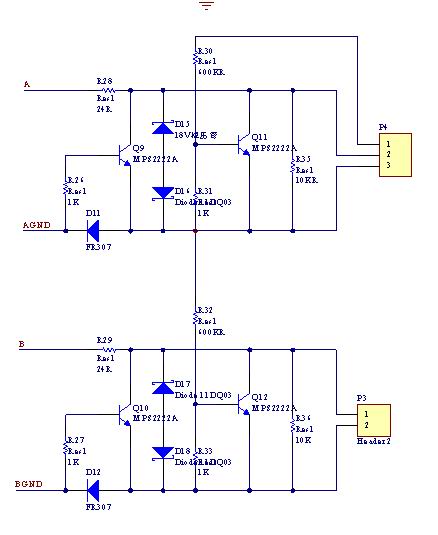

注:P41.2.3腳 分別連接的是一橋臂上管的DGS,P31.2腳是下管的GS腳,

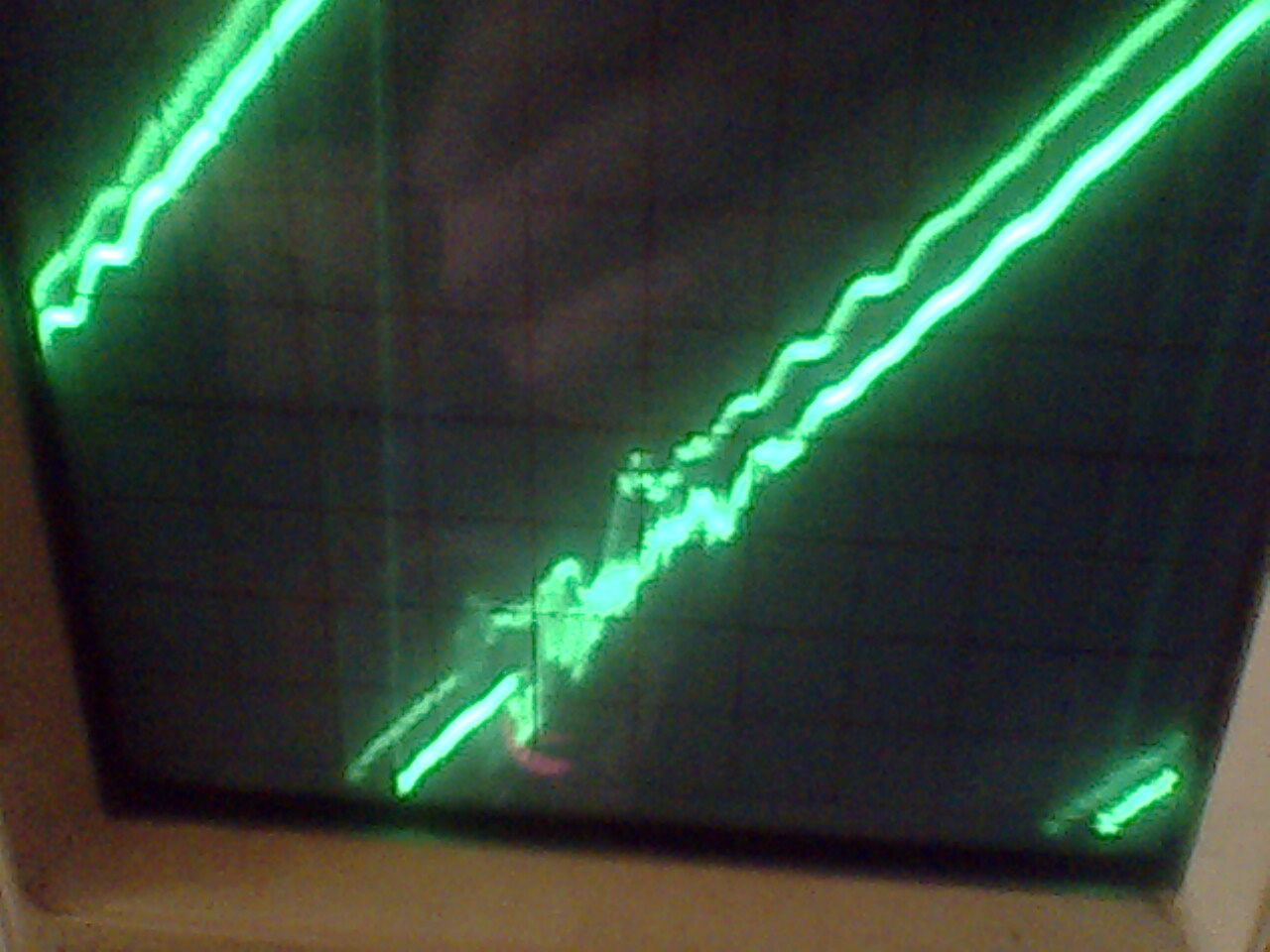

求助!!!!!!UC3875斜坡被干擾的問題 (有圖和波形)
控制部分和驅動部分用的是同一輔助電源,所以一個電源要提供,驅動VCC,GND
芯片功率VCC,GND,芯片VCC,GND.我個人認為是我的這3個地方出現的干擾,干擾了我斜坡電壓,在占空比改變的時候,主功率變壓器初級波形抖的很厲害,增大G的限流電阻可以改善(這不是理想的辦法).
不知道各位高手對這個3個地方有什么好的方法嗎?如何相連?
忘了說了,芯片上的 諧振部分應該和功率部分頻率不同,所以他們該如何相連呢?
注:P41.2.3腳 分別連接的是一橋臂上管的DGS,P31.2腳是下管的GS腳,
芯片功率VCC,GND,芯片VCC,GND.我個人認為是我的這3個地方出現的干擾,干擾了我斜坡電壓,在占空比改變的時候,主功率變壓器初級波形抖的很厲害,增大G的限流電阻可以改善(這不是理想的辦法).
不知道各位高手對這個3個地方有什么好的方法嗎?如何相連?
忘了說了,芯片上的 諧振部分應該和功率部分頻率不同,所以他們該如何相連呢?
注:P41.2.3腳 分別連接的是一橋臂上管的DGS,P31.2腳是下管的GS腳,
全部回復(7)
正序查看
倒序查看
@domoon
沒搞過這個,原因可能是多方面的.

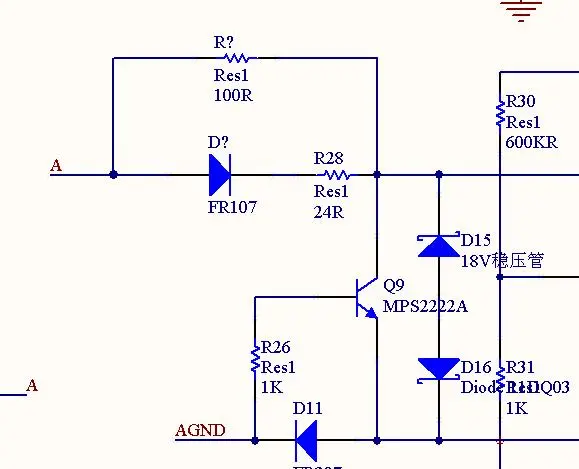

今天晚上加了一會班,把電路有改了一下,發現較小干擾唯一辦法只有降低MOS的推動功率,(這是我們不希望的)并發現增大G的限流電阻阻值可以減小干擾,所以改了一下電路如圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/323061203417784.jpg');}" onmousewheel="return imgzoom(this);">
這樣干擾是減小了,但是電路變的很不穩定了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/323061203417784.jpg');}" onmousewheel="return imgzoom(this);">
這樣干擾是減小了,但是電路變的很不穩定了.
0
回復
@flower
今天晚上加了一會班,把電路有改了一下,發現較小干擾唯一辦法只有降低MOS的推動功率,(這是我們不希望的)并發現增大G的限流電阻阻值可以減小干擾,所以改了一下電路如圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/323061203417784.jpg');}"onmousewheel="returnimgzoom(this);">這樣干擾是減小了,但是電路變的很不穩定了.
不要只看驅動,檢查一下你的PCB布線是否合理,反饋控制環路是否穩定?
