關于T2的固汞節能燈低溫啟動的問題.我現在低溫的做法是,適當加大在磁環初級的匝數(這樣幾乎對損耗沒有影響),提高諧振點電壓(使這個電壓高于冷管時的啟動電壓).但有時候還是有啟動不了的情況,比如附件中的這個設計,0度,198V,不是全都能啟動.
大家有沒有好的方法, 請不吝指教.PCB 畫的不好,只是和大家分享下
289671203476875.sch 289671203476887.pcb

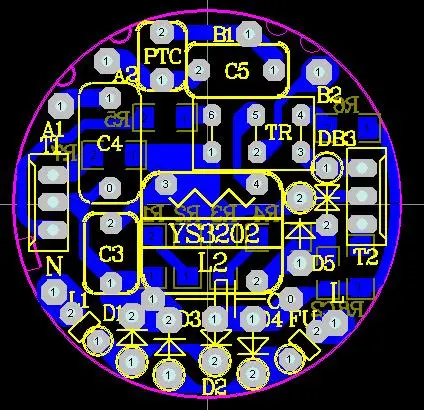

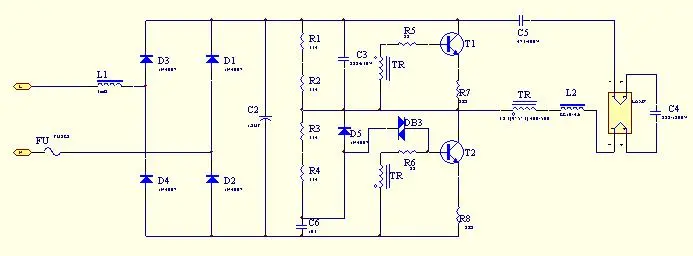

T2燈的低溫啟動問題,想和大家探討下.同時貼上原理圖和PCB圖,請大家指教
全部回復(14)
正序查看
倒序查看
幫樓主直接貼出圖來:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/174851203481330.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/174851203481347.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/174851203481330.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/174851203481347.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@unique
幫樓主直接貼出圖來:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/174851203481330.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/174851203481347.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝李工貼出來,啟動方面您一定有不少經驗,還請指教一二啊
0
回復
@小鞏
你把主匝加到10或12匝看看,再把基極電阻和發射極電阻改小一點,基極改10歐發射極改為1歐試一下,再就是你用什么儀器再測磁環參數,有數字電橋吧測一下磁環單匝感量,有其它儀器的話測的參數也貼出來,個人做法,僅供參考.
呵呵,很真誠的謝謝你的建議.
容我來分析下你的方法,可能對你也有點幫助.
1.減小基極或射極電阻 是增加三極管的驅動,這個對燈的高溫特性有很大影響.我選定原理圖上的參數也是經過高溫高壓試驗后定下來的(我的做法是先做高溫的試驗,后做低溫的,不知道這樣做對不對),如果重新修改驅動部分,那就得配合其它部分一起改動.
2.測試單匝(或者多匝)電感量的目的是可算出磁環的磁導率.例:有一個磁環內徑d=2cm.外徑D=4cm.高為h=1cm.求該磁環的磁導率.我們可以先在上面繞40圈,比如測得電感量為100uH.我們也可以求得,磁路的平均長度為;l=3.14*(4+2)/2=9.52cm.磁芯截面積A=(4-2)/2*1=1cm2. Ur=L*l/(N*N*A*Uo)=47. 我之前說的3.5K也可以通過以上的方法大概求出.
容我來分析下你的方法,可能對你也有點幫助.
1.減小基極或射極電阻 是增加三極管的驅動,這個對燈的高溫特性有很大影響.我選定原理圖上的參數也是經過高溫高壓試驗后定下來的(我的做法是先做高溫的試驗,后做低溫的,不知道這樣做對不對),如果重新修改驅動部分,那就得配合其它部分一起改動.
2.測試單匝(或者多匝)電感量的目的是可算出磁環的磁導率.例:有一個磁環內徑d=2cm.外徑D=4cm.高為h=1cm.求該磁環的磁導率.我們可以先在上面繞40圈,比如測得電感量為100uH.我們也可以求得,磁路的平均長度為;l=3.14*(4+2)/2=9.52cm.磁芯截面積A=(4-2)/2*1=1cm2. Ur=L*l/(N*N*A*Uo)=47. 我之前說的3.5K也可以通過以上的方法大概求出.
0
回復
@yidinmu
呵呵,很真誠的謝謝你的建議.容我來分析下你的方法,可能對你也有點幫助.1.減小基極或射極電阻是增加三極管的驅動,這個對燈的高溫特性有很大影響.我選定原理圖上的參數也是經過高溫高壓試驗后定下來的(我的做法是先做高溫的試驗,后做低溫的,不知道這樣做對不對),如果重新修改驅動部分,那就得配合其它部分一起改動.2.測試單匝(或者多匝)電感量的目的是可算出磁環的磁導率.例:有一個磁環內徑d=2cm.外徑D=4cm.高為h=1cm.求該磁環的磁導率.我們可以先在上面繞40圈,比如測得電感量為100uH.我們也可以求得,磁路的平均長度為;l=3.14*(4+2)/2=9.52cm.磁芯截面積A=(4-2)/2*1=1cm2. Ur=L*l/(N*N*A*Uo)=47. 我之前說的3.5K也可以通過以上的方法大概求出.
不過我的參數已經做過高溫試驗了,具體是看你怎么調試燈,也不是完全用得到我的參數,你說對不對.
0
回復
@unique
幫樓主直接貼出圖來:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/174851203481330.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/174851203481347.jpg');}"onmousewheel="returnimgzoom(this);">
OK沒有呀
