這里的高手呢?自己頂一下

能否把過程再描述得清楚一點,以便分析問題,同時請給出部分電路圖.

關機時占孔比大了,所以會叫,可以減小原邊電感或芯片電壓或斜率補償

為什么大了就會叫呢?

把電路貼出來啊,敘述盡量詳細,不然無法給你分析.

有圖紙嗎

D>0.5時容易產生諧波干擾

為什么有次諧波干擾就會叫呢?
呵呵.

我的占空比才38.5%,不大呀.

電路圖如下:
307141204017028.pdf

你的電路圖里面3843的2腳確定是接地的?

R20=330,C24=10--100N,C5=470P, 去掉R3,還有檢測電阻有點小

是的.

因為有分量落到20K以下,功率也夠大所以被你聽到了.HEHE

12w的為啥用3843?
內置MOS的IC都很多了.價格就比3843高個2,3毛錢.

C24用小點

在C23 與C3之間加個二級管

電路需要隔離和8.5V起機,所以選用3843

這個機有個怪現象就是電感量越大占空必就越大.我現在都搞不懂了.
現在卻是5V的短路保護都不動作了.而其他兩組15V保護正常.測試發現電流取樣的電壓有干擾,怎么辦呀!

測試電流的取樣的電壓波形成了方波了而不是三角波形.干擾大了調整431的RC幾分電路有效嗎?

方波是進入連續模式,感量多大?

3843最好加個斜率補償.3腳到4腳之間加個小電容

兄弟是從結論反推原因吧.
有聲音,我們當然可以說是頻率降到20K以下了,但是是不是因為D>0.5后產生震蕩所導致的呢?
從樓主的電路圖看,如果正常工作是穩定的,那么工作頻率是52K左右,在發生震蕩的時候,假設工作周期還是不變(變的是占空比,不穩定的也是占空比),則震蕩的頻率應該在25K左右而大于音頻上限20K,這樣的頻率是聽不到聲音的.
所以我還在考慮其他因素.

兄弟怎么知道震蕩的頻率應該在25K左右?

因為震蕩使斜坡電流擾動量在前一周期為正的話,在下一周期就為負,即頻率為工作頻率的一半,也叫次諧波震蕩,可以用簡單的幾何作圖驗證.

先試試斜率補償吧.

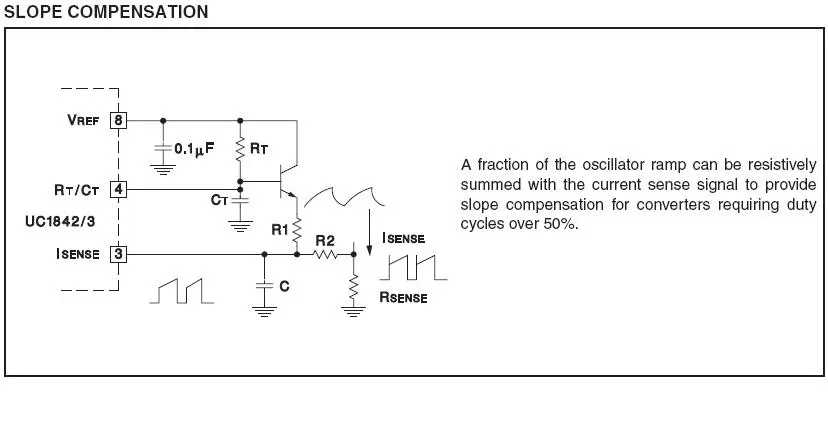

384X的datasheet里面有補償電路的解法,我先貼出來500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2334491204094577.jpg');}" onmousewheel="return imgzoom(this);">

Lp=6.3mH,我都感覺太大了,但占空必要35%左右沒辦法改小電感量.

占空比不是光由電感量決定的,你調整下原副邊匝數比也可以改占空比的.

匝比調過了.初級是110, 5V是4匝,15V是11匝

按照你的參數,如果85Vac時工作在CCM模式,那么占空比達到0.57,不知道你說的0.35是在什么時候.
上面大家說的斜率補償你可以先試試,電路接法我已經貼出來了.
