新手開關電源出問題

大家好,我是論壇的新手,剛開始接觸開關電源

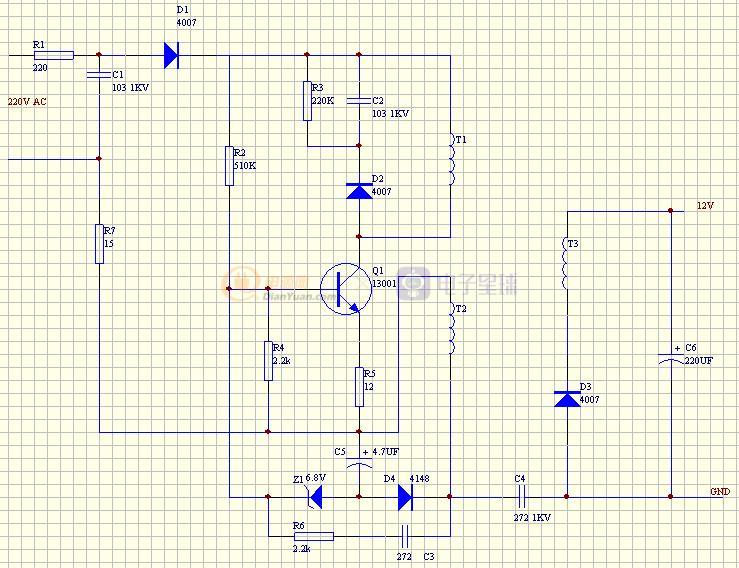

這幾天我拆了個12V的開關電源,照上邊的板畫出了原理圖
做成板焊上元件后,出現了些問題,想向前輩們請教請教

剛開始我接上電測得輸出是12V,接著一直下降到9點多伏時R1就燒了,我當時認為是我的穩壓管用得不對,我當時用的是6.2V的,而別人板上的是且6.8伏的,我換上6.8后R1還是燒.我換成大功率電阻接上電13001就爆啦.換上13001卻沒輸出,我測變壓器也沒壞.為什么我做的板不得呢,可人家就是這樣估做的,我把畫的圖傳上來,高手們幫我看看喂~
變壓器是用原板上的,我測得電阻比大約是T1:T2:T3=10:1:1

全部回復(9)

只看樓主

正序查看

倒序查看

LV.1

2008-02-25 18:08

請變壓器同名端和輸入部分的電路標一下.

回復

明月

LV.5

2008-02-26 10:45

請變壓器同名端和輸入部分的電路標一下.

你那個C4接的位置不對

回復

ajietan

LV.1

2008-02-26 12:31

請變壓器同名端和輸入部分的電路標一下.

我是直接把原來板上的變壓器拿來用,我不知道它的同命端是怎樣的,因?yàn)橹挥幸粋€(gè)所以不敢拆來看,上面寫有EE130,請問有什么方法可以測得出來嗎?我查到張類似的圖,他們分析說這個電源是反激式的

回復

ajietan

LV.1

2008-02-26 12:42

@明月

你那個C4接的位置不對

高手啊,一看就把錯誤看出來了,我不小心畫錯了,C4的左端應該接到T2的上端才對,不過我PCB上板是對的,我是做了板才畫原理圖的.我看別人的原理圖上都沒見有這個電容的,C4的起什么作用呢?這原理圖還有其他問題嗎,D1整流二極放的位置對不對的,怎么是先濾波才整流的呀
